控制面板用四色LED状态指示灯结构设计

　　在工业控制柜体、设备操作面板的人机交互环节，状态指示灯是传递设备运行信号最直接的载体，这套四色LED状态指示灯的建模，完全围绕现场安装与实际使用需求展开。做这类小型电气元件的三维建模，不能只做外观渲染的花架子，得把安装边界、引脚间距、外壳配合公差都考虑到位，毕竟结构工程师拿到模型是要直接放进面板开孔图里做干涉检查的。

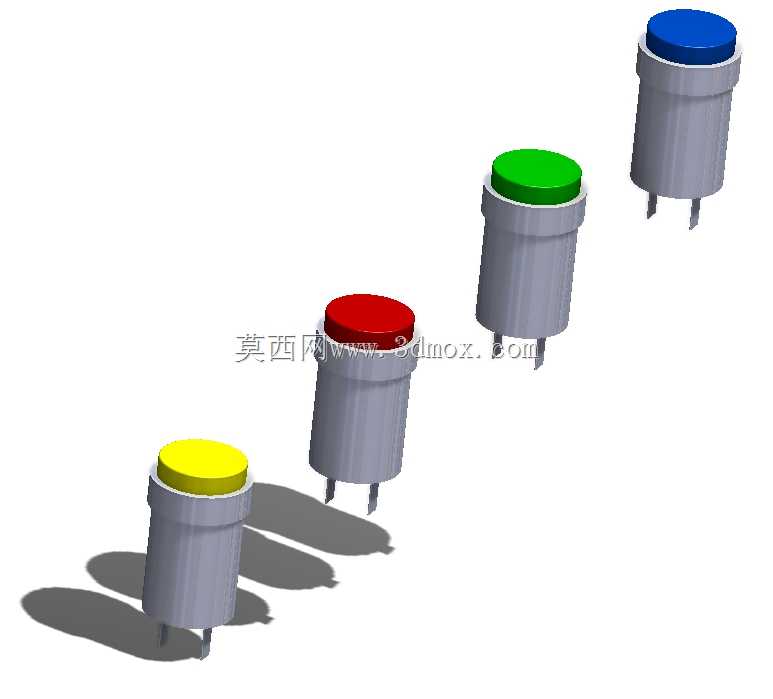

　　从实际应用场景来看，黄、红、绿、蓝四种颜色分别对应待机预警、故障停机、正常运行、特殊状态提示四类常见的设备信号，覆盖了绝大多数工业设备的状态指示需求，不用再单独拆分不同颜色的元件做选型匹配，整套排布可以直接适配标准面板的开孔布局。建模时特意还原了这类指示灯常见的圆柱式插装结构，外壳采用带防滑纹理的圆柱造型，既方便生产环节的压装固定，也能在后期维护时快速插拔更换，不用拆解整个面板结构。

　　设计思路上没有做多余的异形结构，整体采用同轴圆柱的对称布局，顶部的发光帽做了微凸的弧面处理，既可以扩大光线的散射角度，让操作人员在面板侧方也能清晰识别灯色状态，也避免了平面帽容易积灰、磕碰刮花的问题。引脚部分严格按照常规直插式电气元件的间距做了建模还原，长度刚好适配常规面板背后的焊盘或者插座安装深度，不会出现引脚过长干涉柜内走线、过短接插不牢的问题。

　　安装边界方面，单颗指示灯的外径适配行业通用的面板开孔尺寸，四颗灯的排布间距预留了足够的操作空间，不管是密集排布在小型操作盒上，还是分散布置在大型控制柜的面板区域，都不会出现安装干涉，也不会因为间距过小导致相邻灯的光线串扰，影响状态识别的准确性。外壳的台阶结构做了精准的限位设计，压装到面板后刚好和面板表面齐平，不会突出过多容易被误碰损坏，也不会凹陷过深影响光线发散。

　　很多新手做这类元件建模容易忽略实际安装的细节，要么把外壳做的光滑无纹理，实际生产时压装容易打滑；要么把引脚长度做的随意，导入装配体后还要反复修改尺寸。这套模型在建模时就把这些工程实际中的细节都考虑进去，不管是用来做面板布局的装配验证，还是用来做设备操作界面的渲染展示，都能直接复用，不用再做二次尺寸调整。
