SYL2342智能温控单元结构设计

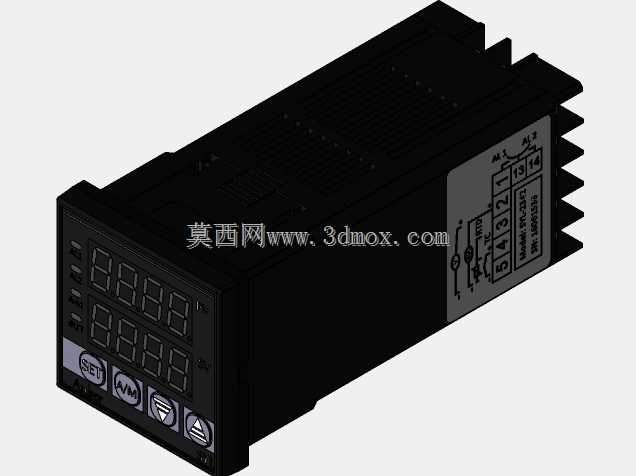

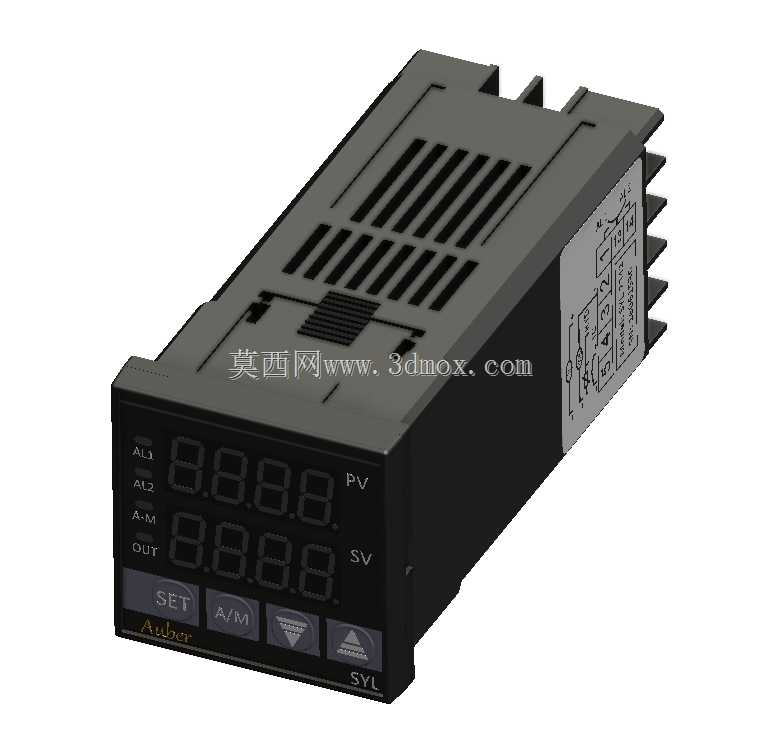

　　在工业过程控制领域，温度是各类生产环节中最常见的被控参数之一，从橡塑挤出生产线的料筒温度管控、热处理设备的炉温恒定维持，到食品加工流水线的温区精准调控、实验环境的温度参数校准，都离不开可靠的温度控制单元作为核心执行与检测部件。这款SYL2342温控单元的三维结构，完全按照实物比例还原，建模过程中优先考虑了设备集成时的安装适配需求，其外形采用标准导轨安装式的长方体壳体，面板区域预留了双四位数码显示窗口，分别对应过程值与设定值的实时展示，面板下方的操作按键按照操作频次排布，SET参数设置键、手自动切换键、参数增减键的位置符合一线操作人员的操作习惯，避免误触。壳体侧面的散热槽采用等距斜向开槽设计，既保证内部功率元件工作时的热量自然散出，

　　又能阻挡大粒径粉尘落入设备内部，适配多数工业车间的常规使用环境。后部的接线端子区域按照强电、弱电分区排布，电源输入、传感器信号输入、控制信号输出、报警触点输出的端子间距满足电气安全间隙要求，建模时还原了端子的防误插结构，避免现场接线时出现错接问题。从功能设计逻辑上，这款温控单元支持多类型温度传感器信号接入，可适配热电偶、热电阻等常见测温元件，自带PID参数自整定功能，能够根据被控对象的热惯性自动匹配控制参数，减少现场调试的工作量，同时具备多组报警输出触点，可实现超温、断偶、传感器故障等异常状态的信号输出，对接设备的安全联锁回路。在结构设计层面，壳体的卡扣结构完全适配标准DIN导轨安装尺寸，安装时无需额外固定件，

　　直接卡入导轨即可完成固定，面板的边框尺寸与标准工业控制柜的开孔尺寸匹配，集成到电控柜时无需额外修改开孔，面板与壳体的接缝处做了阶梯式挡边结构，可防止面板表面的凝露、溅水渗入设备内部，提升潮湿工况下的运行可靠性。建模过程中对内部的PCB安装位、显示板固定柱、功率元件的散热预留空间都做了1:1还原，可直接用于电控柜的装配干涉检查，提前预判接线空间、安装间隙是否满足现场布线需求，避免实际装配时出现部件干涉、接线空间不足的问题。
