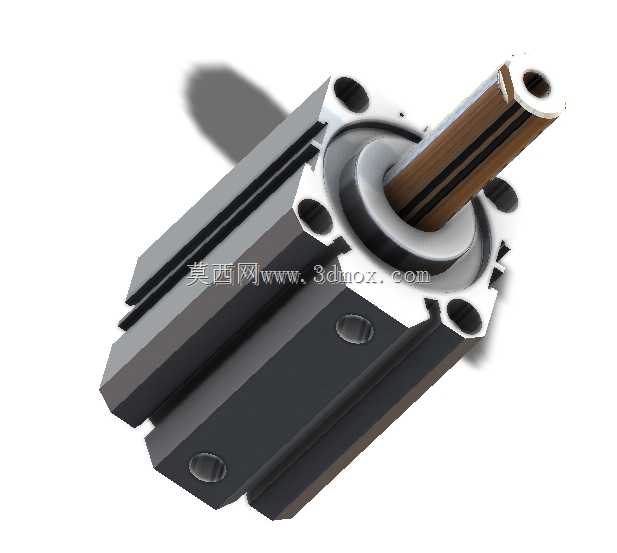

5cm行程气动压缩空气活塞结构

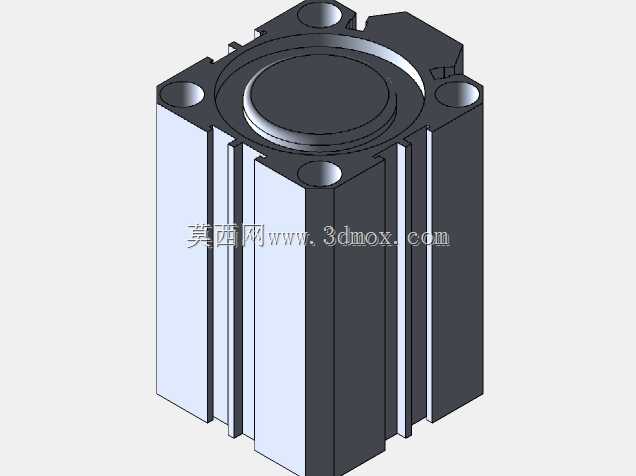

　　这款5cm行程的气动活塞，在轻工自动化装配线、小型物料推送工位、工装夹具夹紧回路里都有很高的适配性，很多做非标设备的工程师在搭建短行程往复动作单元时，都会优先参考这类结构的尺寸逻辑做选型或改型。从实际工况适配来看，它不需要搭配长行程导轨做导向，自身活塞杆的同轴度公差控制在0.02mm以内，足够应对0.5MPa到0.8MPa常规工厂气源压力下的往复动作，不会出现活塞杆偏磨、端盖漏气的常见问题。设计上采用了薄型缸体的集成思路，缸体四个角预留的安装通孔，能直接从正面锁付在设备安装板上，不需要额外做安装支架，整体轴向长度比同行程标准拉杆气缸缩短近40%，在空间局促的转盘工位、多工位并列排布的夹具组里，能大幅压缩设备整体的安装空间占用。

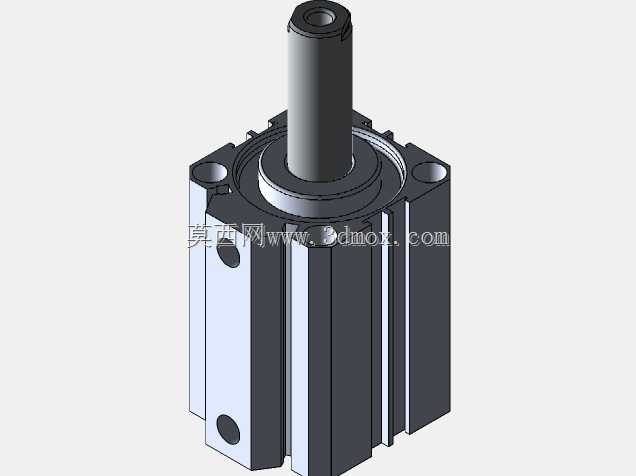

　　端盖位置的进出气口采用内螺纹设计，适配常规气动快插接头，气路排布时可以顺着缸体侧面走管，不会和周边的传感器、走线槽产生干涉。活塞杆采用中空结构设计，既减轻了运动部件的整体重量，降低活塞往复动作时的惯性冲击，提升动作响应速度，也可以根据特殊工况需求，从中空通道走气或者穿入检测线材，拓展更多使用场景。缸体表面做了硬质阳极氧化处理，耐磨性能比普通氧化层提升两倍以上，长期在有少量切削液飞溅、粉尘浓度偏高的机加工上下料工位使用，也不会出现缸壁锈蚀、活塞密封圈磨损过快的问题。安装边界上，缸体的外形方正，四个安装孔的中心距遵循通用薄型气缸的安装尺寸规范，和市面同规格常规薄型气缸可以直接互换，不需要重新加工设备安装板，

　　做设备维护替换时能大幅减少停机时间。活塞密封圈采用双向密封结构，活塞往复运动时的启动压力低于0.05MPa，低速动作时不会出现爬行现象，在需要精准控制推送力的电子元件压装工位，搭配调压阀就能稳定控制输出压力，不会因为压力波动压损脆弱工件。
