黄铜外螺纹气动快插接头结构设计

　　这类黄铜材质的外螺纹快插接头，是气动回路里最常见的气路连接元件，日常在小型自动化装配线、桌面型气动工装、轻工包装设备的气路排布里随处可见，主要用来实现聚氨酯气动软管与阀类、气缸类元件的快速连通，不需要额外套丝或者缠生料带做密封，插接管材时只要把气管切口剪平，对准接头插口推到底就能完成密封锁定，拆卸时只要按下接头端部的释放卡环就能直接拔出气管，比传统的卡套式、拧接式接头的装拆效率高很多，很适合需要频繁调整气路布局的调试场景。

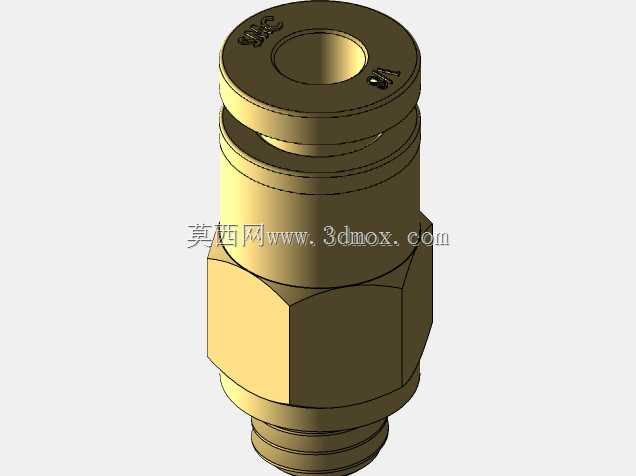

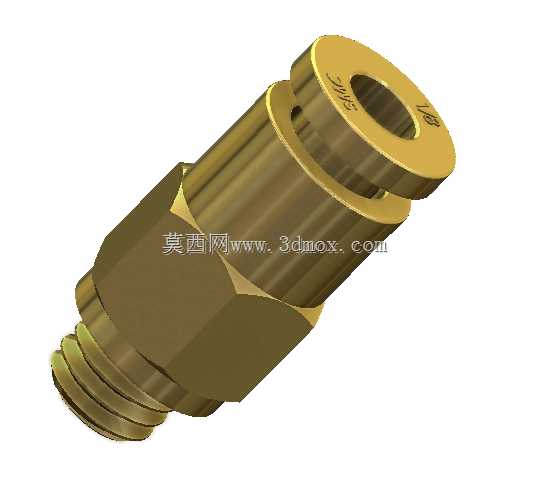

　　从结构设计来看，接头整体采用六角棒料车削加工成型，中部的外六角结构完全适配标准开口扳手的夹持尺寸，安装时可以直接用扳手卡紧六角部位拧入对应内螺纹的安装基面，不会出现夹持打滑损伤接头表面的问题；接头下部的外螺纹段做了退刀槽设计，拧入安装位时可以保证螺纹完全旋合到位，不会因为螺纹根部的余料导致安装间隙，螺纹端部的倒角也能在拧入时自动找正，避免错牙损伤内螺纹基面。上部的快插接口内部集成了不锈钢卡爪、丁腈橡胶密封环与定位止退结构，卡爪的刃口做了钝化处理，既能牢牢卡住气管外壁承受1MPa以内的工作气压不脱管，也不会割伤气管外壁导致漏气；内部的密封环采用双唇口设计，气管插入后双唇分别贴合气管外壁的不同位置，即使气管外壁存在轻微的尺寸公差，也能保证密封可靠性，不会出现慢漏问题。

　　在安装边界上，这类接头的外螺纹规格适配常规气动元件的标准内螺纹接口，快插端适配对应外径的气动软管，安装时需要预留出至少15mm的手部操作空间，用来按压释放环完成气管拆装，不能把接头紧贴在设备钣金壁或者其他元件安装面布置，否则会导致拆卸气管时没有操作空间，只能先把接头从安装位拧下来才能拆气管，增加后期维护的工作量。接头的通径设计匹配对应规格气管的额定流量，在常规0.5-0.8MPa的气动系统工作压力下，不会产生明显的节流压降，能满足气缸、气动吸盘等常规执行元件的供气需求，黄铜材质的本体也具备不错的抗腐蚀能力，在普通车间环境下不需要做额外的表面防护，长期使用也不会出现锈死拆不动的问题。
