加厚型黑色工业承重铰链结构设计

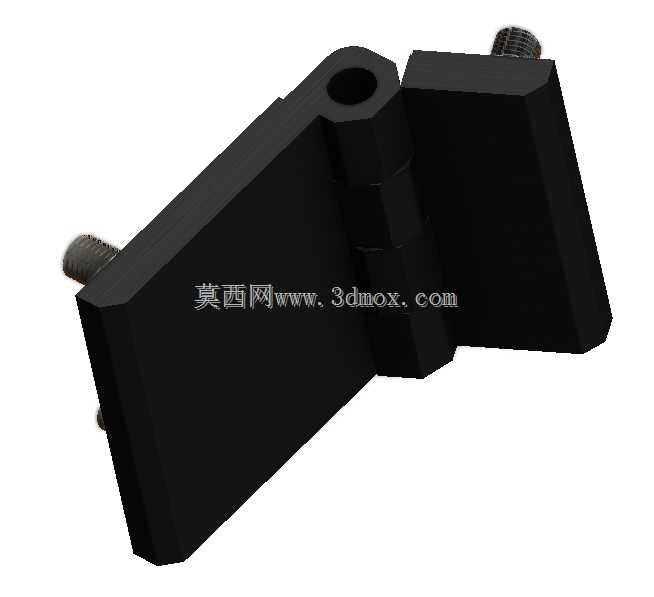

　　这类工业铰链常被应用在户外电气柜、工业储物柜、发电机组外罩、设备检修门这类需要频繁开合且对结构强度有要求的场景中，和普通民用家具铰链不同，它的设计核心优先考虑承重性能与长期使用的抗形变能力，不会为了外观牺牲结构可靠性。从结构设计逻辑来看，这款铰链采用了对称式双页片搭配中间转轴套的结构，两个页片分别通过带螺纹的安装柱固定在门框与门体上，安装柱的位置做了加厚凸台处理，避免螺丝锁紧时页片出现应力集中导致的开裂问题，转轴部分采用贯通式销轴设计，销轴与轴套之间预留了合理的配合间隙，既保证开合过程无卡滞，也能在承受径向载荷时均匀分散受力，不会出现局部应力过大导致的轴套变形。在实际选型使用时，需要注意它的安装边界：页片的平面度公差控制在0.

　　1mm以内，安装时需要保证两个页片的转轴孔同轴度偏差不超过0.05mm，否则会出现开合阻力过大、长期使用磨损加剧的问题；页片上的安装孔位间距做了标准化设计，适配市面上多数工业柜体的安装预留孔，不需要额外二次打孔就能直接替换同规格的老旧铰链。它的页片边缘做了小角度倒角处理，既避免安装时划伤操作人员，也能在门体开合时避免页片边缘与柜体门框发生剐蹭，表面做了发黑氧化处理，在普通室内环境下具备基础的防锈能力，如果应用在潮湿或者有腐蚀性介质的场景，可以搭配同结构的不锈钢材质版本使用。不同于外露式的民用铰链，这款铰链的安装结构属于半隐藏式，门体关闭后页片大部分被门体与门框的贴合面遮挡，既提升了设备外观的整体性，也能避免外部杂物直接卡入转轴缝隙，

　　减少日常维护的频次。在承重表现上，单组铰链的静态承重可以达到25kg，常规尺寸的检修门搭配两组该款铰链即可满足使用需求，如果是宽度超过800mm的重型门，可以根据门体重量等距增加铰链组数，保证门体长期使用不会出现下垂变形的问题。设计建模过程中，转轴部分的配合公差是核心要点，轴套的内径尺寸比销轴外径大0.02-0.03mm，既保证转动灵活，也不会出现旷量过大导致的门体晃动，页片的厚度根据承重需求做了等强度优化，靠近转轴的位置厚度更大，向页片边缘逐步过渡到标准厚度，在保证结构强度的前提下尽可能减少材料用量，降低整体重量。
