大型设备外壳配套橡胶缓冲门挡结构

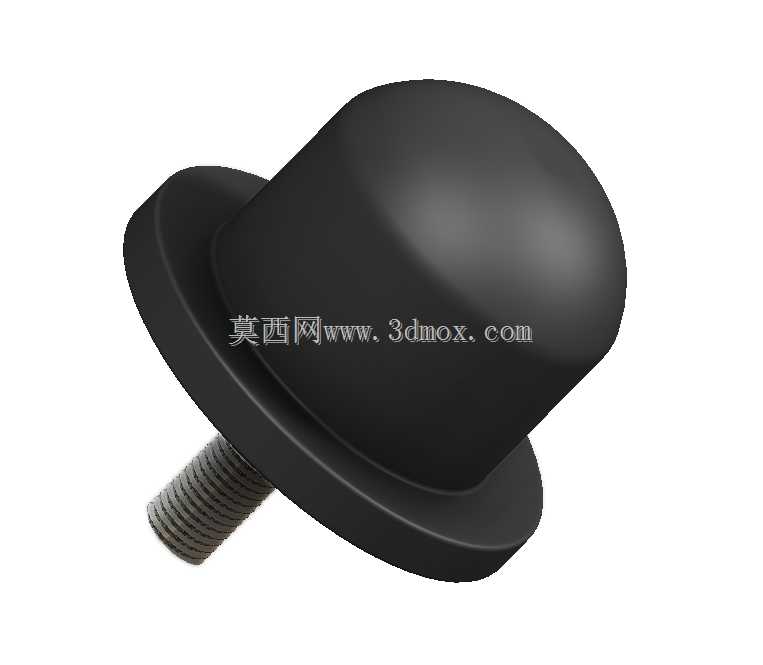

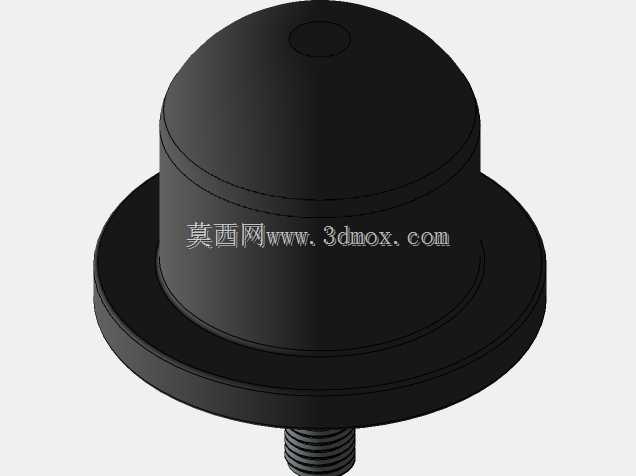

　　这类带螺杆安装位的橡胶缓冲件，常被用在大型工业设备的开合式外壳、检修门的限位缓冲场景里，不少重型加工设备、大型工控柜体的侧开检修门，在开合到最大角度时，门体边缘容易和设备本体框架发生刚性碰撞，长期磕碰不仅会掉漆破坏表面防护层，还可能让门体的焊接连接位产生疲劳变形，甚至震松内部接线端子，这个部件就是为解决这类碰撞问题设计的。从结构上看，整体采用丁腈橡胶一体硫化成型，头部是圆润的弧面凸起，接触门体时不会刮伤门板的喷塑或漆面，中间带一圈直径更大的法兰凸缘，一方面能在安装时贴合设备框架的安装面，分散橡胶受压时的应力，避免橡胶根部反复弯折出现撕裂，另一方面也能控制螺杆拧入的深度，保证橡胶缓冲头的伸出长度刚好匹配门体的开合行程。

　　底部的金属螺杆采用滚花工艺嵌在橡胶内部，硫化时和橡胶本体牢固结合，不会因为反复受冲击出现螺杆和橡胶脱开的问题，安装时只需要在设备框架对应位置打适配的螺纹孔，直接拧入即可，不需要额外的固定螺母，装配效率很高。设计时需要重点匹配几个边界参数：首先是橡胶头的伸出高度，要刚好对应门体打开到极限位置时和框架的间隙，既不能太短起不到缓冲作用，也不能太长导致门体无法完全开合到位；其次是法兰凸缘的直径，要覆盖安装位周围的框架平面，避免橡胶受压时局部压强过大压坏框架表面的涂层；还有橡胶的邵氏硬度，一般控制在60-70度之间，太硬缓冲效果差，关门时还是会产生明显的碰撞异响，太软则容易被门体长期挤压产生永久变形，失去缓冲作用。

　　实际选型时还要考虑设备的使用环境，如果是在有切削液、润滑油飞溅的机加工设备上使用，橡胶材质要选用耐油的丁腈橡胶，如果是户外使用的设备，还要选用耐老化的三元乙丙橡胶，避免长期日晒雨淋出现开裂。这类部件虽然体积小，但在设备的细节设计里很容易被忽略，很多设备在出厂时没装这类缓冲件，用户使用一段时间后就会出现门体变形、漆面破损的问题，后期加装时只要测量好安装位的螺纹规格、门体和框架的间隙，就能选到适配的型号，三维建模时要注意橡胶部分的拔模角度，还有金属嵌件和橡胶结合位的防滑结构，保证硫化后的连接强度，同时圆角过渡要处理到位，避免应力集中导致橡胶件提前失效。
