三丰款0-25mm外径千分尺精细三维模型

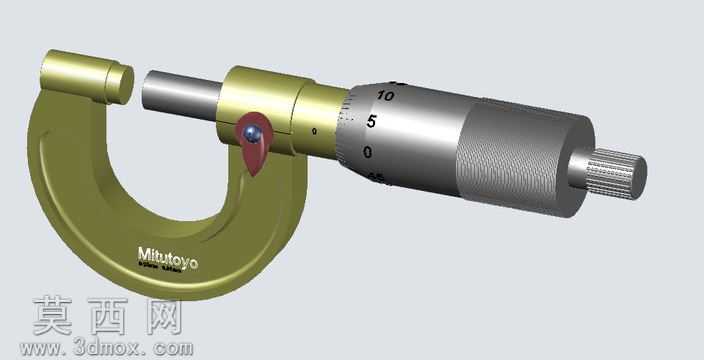

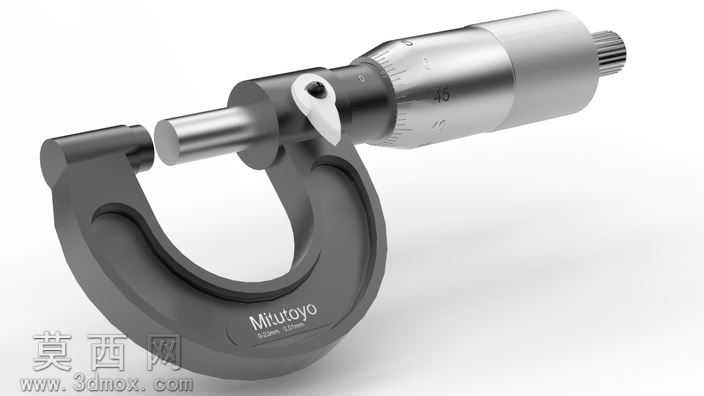

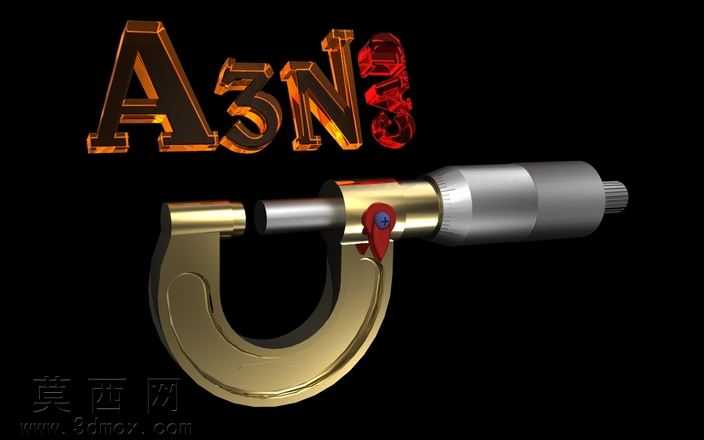

本模型为量程0-25mm的外径千分尺，也就是日常生产检测中常用的螺旋测微仪，建模过程严格还原真实量具的结构比例与功能细节，完整复刻了三丰（Mitutoyo）经典款千分尺的外观与机械构造。建模阶段首先依据真实千分尺的实物测绘尺寸搭建基准框架，先构建C型尺架主体，尺架部分采用带弧度的实体建模，还原了尺架握持处的弧形轮廓与测砧安装位的加厚结构，保证尺架的力学支撑结构符合真实产品的设计逻辑，测砧部分采用硬质合金测量面的分层建模，区分出基体与测量端面的不同结构。随后搭建螺旋测微机构核心部分，包含固定套管、微分筒、测力装置、锁紧装置四大核心模块：固定套管上精准复刻了0.5mm间隔的主刻度线与基准线，刻度线的长度、间距完全符合真实千分尺的读数规范；微分筒部分还原了锥面过渡结构与50等分的圆周刻度，建模时特意做出微分筒表面的滚花纹理，通过凹凸阵列还原滚花的防滑触感结构，保证渲染后能呈现真实的金属防滑质感；测力装置部分还原了末端的棘轮结构，建模时做出棘轮齿形的均匀排布，还原千分尺达到恒定测力时打滑的结构特征；锁紧装置部分还原了侧边的锁紧扳手结构，通过销轴连接的装配关系还原扳手扳动时锁紧测微螺杆的动作逻辑。材质渲染阶段针对不同部件做了差异化材质区分：尺架部分采用军绿色烤漆金属材质，调整材质粗糙度模拟烤漆表面的哑光质感，同时还原尺架表面的品牌标识印刷效果；固定套管与微分筒采用磨砂镀铬金属材质，调整金属反射度呈现量具特有的哑光镀铬质感，刻度线采用深色哑光材质与镀铬基体形成清晰对比；测砧与测微螺杆的测量面采用高硬度亮面合金材质，还原测量面的高光镜面效果；锁紧扳手采用红色烤漆金属材质，与尺架颜色形成视觉区分。整体模型采用全参数化建模思路，各部件的装配关系完全符合真实千分尺的装配逻辑，测微螺杆与固定套管的螺纹配合、微分筒与螺杆的同轴配合、棘轮与螺杆的传动配合都做了精准的约束设置，既可以作为机械原理教学的演示模型，也可以用于量具相关的产品展示、装配动画制作素材，完整还原了这款常用精密量具的全部结构细节，没有遗漏任何功能部件，结构比例协调，渲染质感贴近真实实物。
