威卡型轴向带边压力表三维数模

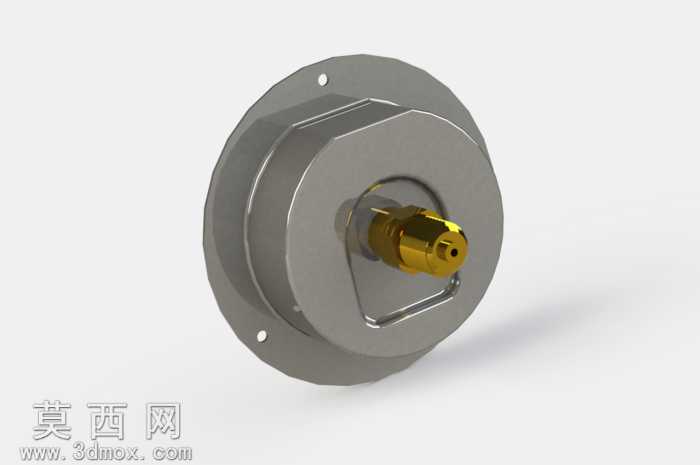

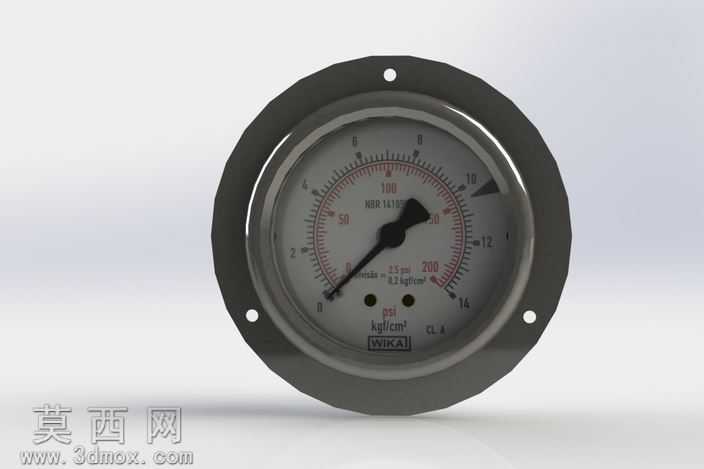

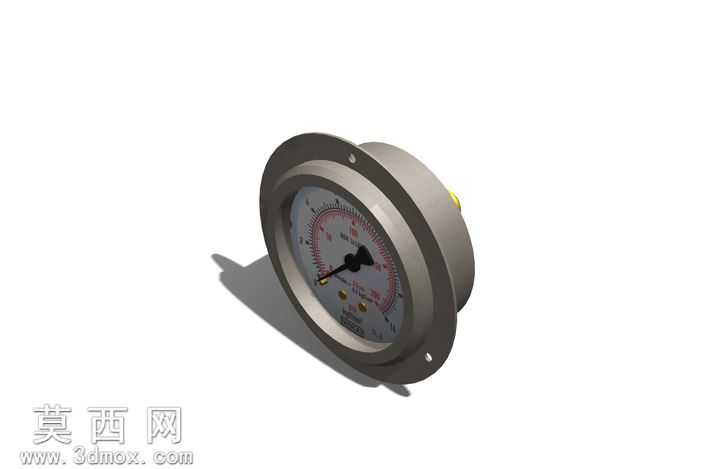

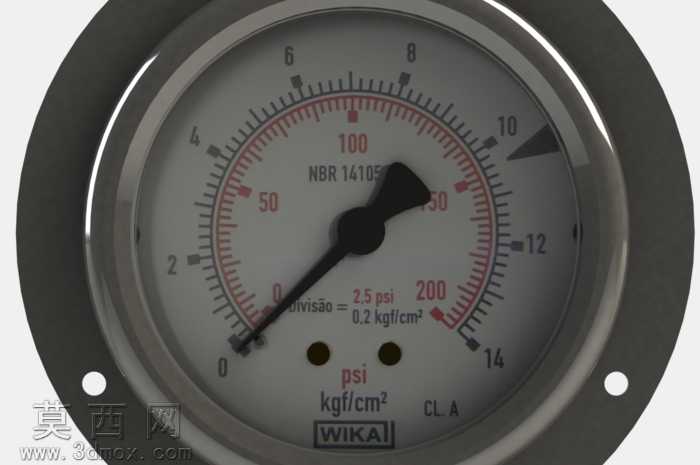

本模型为威卡款轴向带边耐震压力表的高精度三维数模，建模过程严格参照实物测绘尺寸完成，整体还原度达到工业展示级标准。建模阶段首先梳理压力表的整体结构逻辑，将其拆分为表壳外圈、安装固定法兰边、表盘刻度面板、指针组件、压力传感接头、透明表蒙几个独立模块，各模块单独完成建模后再进行整体装配约束，确保各部件的相对位置与实物完全一致。表壳部分采用带卷边的圆柱壳体结构，建模时对边缘的安装定位孔做了精准的位置还原，三个固定孔的孔距、孔径均参照实物参数设置，法兰边的倒角、壳体表面的哑光金属质感在材质编辑阶段做了对应调整，还原金属冲压壳体的细腻磨砂质感。表盘部分是建模的核心细节区域，首先按照实物的双刻度量程做了刻度线的精准排布，0-14bar的黑色主刻度与0-200psi的红色副刻度一一对应，刻度线的长短区分、数字标识的字体、字号、位置都严格对照实物还原，表盘上印刷的品牌标识、精度等级标注、单位标识都做了纹理贴图处理，确保文字清晰无变形，表盘底色采用哑光米白材质，还原工业仪表表盘的哑光防眩光效果。指针组件采用分体式建模，分别制作指针轴座、主指针、指针配重块三个部分，指针的锥度造型、尖端的指示位置都做了精准对齐，确保指针指向零位时与刻度零位完全重合，材质上采用哑光黑色喷塑质感，还原实物指针的涂层效果。表蒙部分采用高透明PC材质，建模时设置了轻微的厚度与边缘倒角，材质参数调整了合适的折射率与轻微反光效果，模拟透明塑料表蒙的真实视觉质感，避免过度反光遮挡表盘细节。整体模型完成装配后添加了场景光源，采用柔和的工业展示布光，突出表盘刻度细节与金属壳体的质感，各部件之间无穿模、错位问题，结构逻辑清晰，可直接用于工业设备装配演示、液压气动系统原理展示、产品宣传渲染等场景，模型的结构拆分合理，也可作为压力表结构教学的演示素材，帮助学习者直观理解轴向带边压力表的外部结构与各部件的装配关系。
