机柜连接用沉头螺栓紧固件三维设计

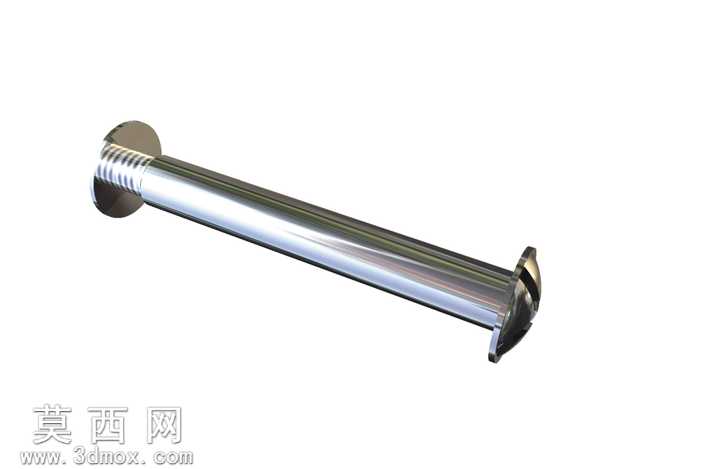

本作品为机柜连接专用的螺栓型连接件三维建模成果，建模过程严格遵循机械设计通用规范，首先基于机柜拼接的实际安装需求确定核心参数，整体为长杆式对称结构，一端为沉头式钉头，另一端为带开槽的锁紧端，杆身部分前段加工有标准外螺纹，后段为光杆结构，适配双机柜拼接时的穿装锁紧需求。建模阶段先绘制二维截面草图，通过旋转特征生成主体基础轮廓，再对螺纹段进行螺旋线扫描切除，还原标准螺纹的牙型结构，对两端的头部结构分别做拉伸切除与倒角处理，沉头端的锥面角度严格适配标准沉孔尺寸，开槽端的一字槽尺寸匹配通用螺丝刀的操作规格，所有棱边均做圆角过渡处理，避免应力集中问题。材质渲染阶段选用不锈钢金属材质，调整金属粗糙度与反射参数，还原不锈钢紧固件的哑光金属质感，对螺纹牙面做细微的纹理处理，模拟实际机加工的表面纹理效果，整体渲染光影柔和，清晰展现零件的结构细节与材质特征。结构设计上充分考虑机柜连接的受力需求，光杆段的直径与长度经过参数化校核，保证穿装机柜面板后有足够的连接强度，螺纹段长度适配不同厚度的机柜拼接场景，两端的头部结构分别实现沉头隐藏与端部锁紧的功能，整体结构简洁规整，无冗余设计特征。该模型仅用于三维设计建模参考，不作为实际生产加工的直接依据，建模过程中所有特征均做参数化关联，可根据不同的机柜连接规格调整杆长、螺纹参数、头部尺寸等核心参数，快速生成适配不同场景的同类型连接件模型，整体建模逻辑清晰，特征树层级分明，便于后续的参数修改与结构优化，也可作为机械紧固件类零件建模的教学参考案例，帮助学习者掌握旋转特征、螺旋扫描、倒角圆角等常用建模命令的综合使用方法。
