巴士P350母线支撑固定装置结构设计

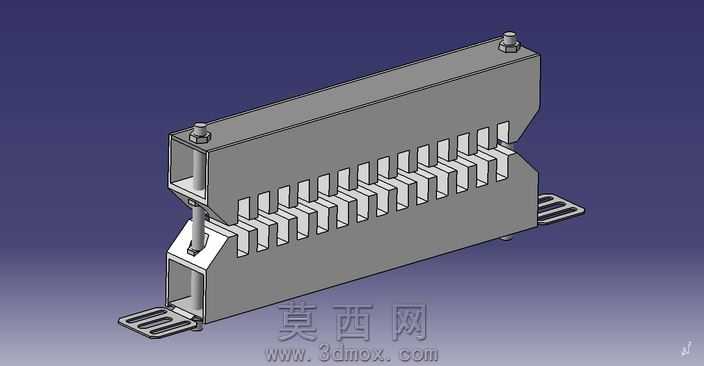

该支撑装置采用三维参数化建模方式完成整体结构设计，建模过程中先完成主体基座的轮廓绘制，通过拉伸、切除等基础特征构建出基座的安装底板、侧支撑臂与顶部压合梁的基础形态，再针对中部等距排布的母线卡槽进行阵列特征设计，保证每道卡槽的间距、槽宽与槽深尺寸完全一致，适配对应规格母线的安装限位需求。建模阶段对各部件的装配公差进行了预设，底部安装底板开设的长条形安装孔可适配不同安装基面的孔位偏差，顶部压合梁与侧支撑臂之间通过螺栓紧固件实现锁紧连接，建模时预留了螺栓穿装孔与螺母沉位，保证装配后螺栓端部不会突出构件表面造成干涉。渲染阶段采用哑光金属质感材质模拟构件的金属加工质感，对卡槽边缘、螺栓端部等位置做了倒角高光处理，还原金属机加工件的真实视觉效果，背景采用渐变深蓝色调突出主体结构的轮廓层次，通过等轴测视角完整展现装置的整体形态与各部分结构关系。结构设计上采用上下分体式压合结构，中部连续排布的卡槽可同时对多根平行母线进行有序分隔与固定，避免母线排布杂乱出现移位、接触短路的问题，侧支撑臂与基座采用一体化结构设计提升整体结构强度，顶部压合梁通过两端螺栓锁紧后可将母线牢牢压合在卡槽内部，配合底部的安装底板可将整个支撑装置固定在设备柜体的安装基面，整体结构兼顾了安装便捷性与固定可靠性，适配巴士P350设备内部的母线排布固定需求，各部件的结构造型均经过受力合理性校验，在保证结构强度的前提下尽可能简化构件形态，降低加工制造的难度与成本。
