沉头自攻螺钉三维参数化设计模型

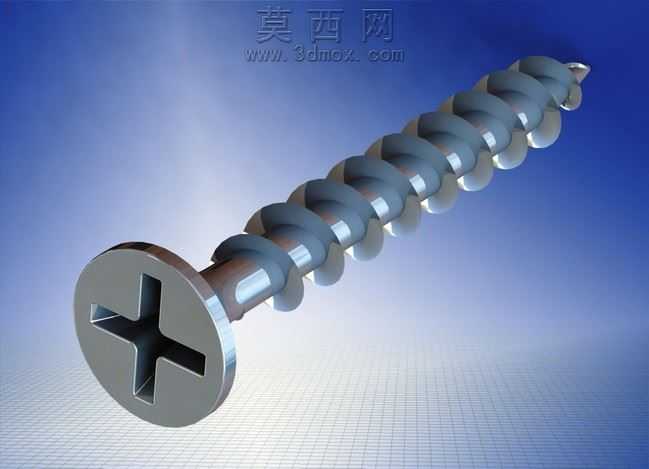

本次设计的沉头自攻螺钉三维模型，采用SolidWorks软件完成全参数化建模流程，建模过程严格遵循机械紧固件的通用设计规范，还原真实自攻螺钉的结构特征与尺寸比例。建模初期先绘制螺钉的中心轴线作为基准参考，首先构建沉头头部结构，通过旋转凸台命令生成90度锥角的沉头轮廓，头部顶面的十字槽特征采用拉伸切除命令完成，槽口尺寸匹配对应规格螺丝刀的配合公差，保证实际装配时的工具适配性。螺杆部分的建模重点在于螺纹结构的还原，自攻螺钉的螺纹为三角牙型，牙距、牙高均参照对应公称直径的自攻钉标准参数设置，通过螺旋线扫描切除的方式生成连续螺纹特征，螺纹收尾处做平滑过渡处理，避免应力集中的结构缺陷，螺杆末端的锥尖引导结构同样通过旋转命令生成，锥角角度符合自攻螺钉的攻入导向设计要求。材质渲染环节选用碳钢发黑的表面处理效果，赋予模型哑光黑的金属材质属性，添加细微的表面磨砂纹理还原真实螺钉的表面质感，场景中搭配笔记本外壳作为装配参考载体，直观呈现螺钉的实际使用场景与尺寸比例。整个模型的结构设计兼顾了工程实用性与展示效果，所有特征均保留完整参数，可根据不同使用需求直接修改公称直径、螺杆长度、头部规格等参数，快速生成对应规格的螺钉模型，可用于机械装配模拟、紧固件选型演示、产品结构设计参考等场景，模型结构无冗余特征，几何拓扑关系清晰，可直接导入各类三维装配环境完成虚拟装配验证，也可导出为通用格式用于3D打印、工程出图等后续环节。
