单级直齿圆柱齿轮减速传动箱结构设计

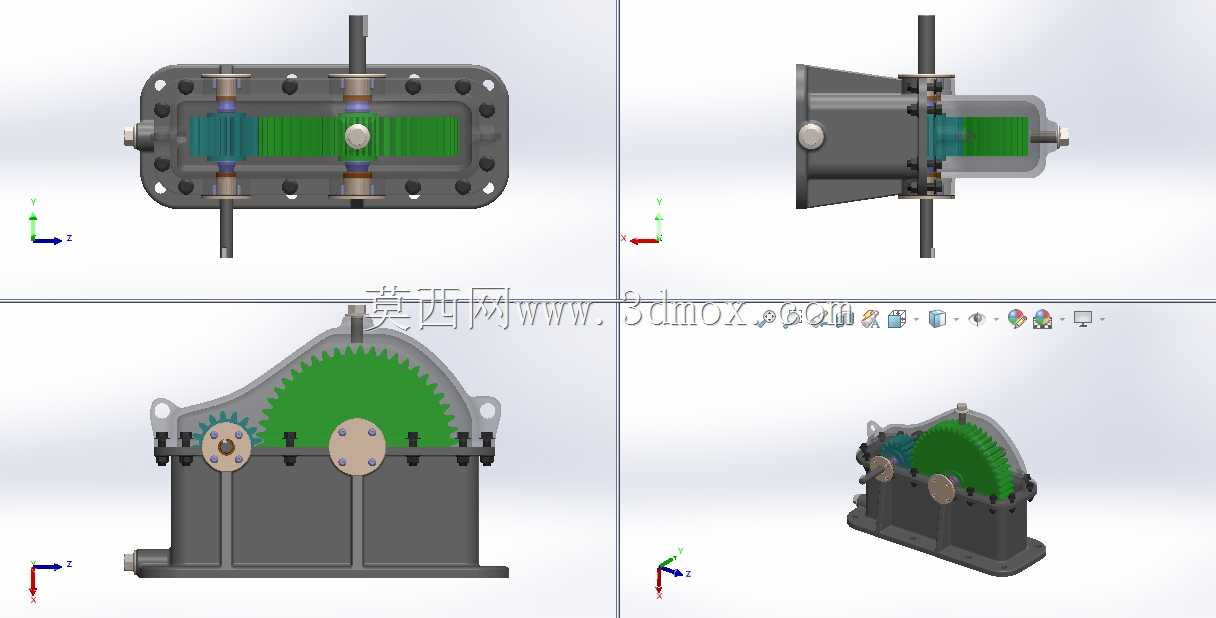

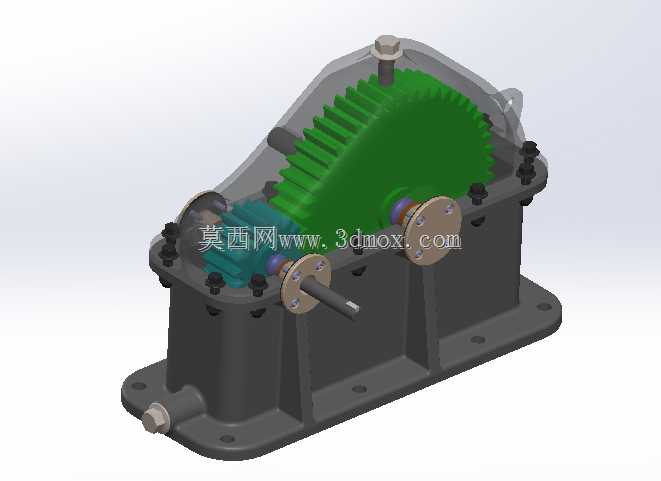

　　这款单级直齿圆柱齿轮减速箱，主要适配中小功率动力传输场景，常见于轻工输送线、小型物料搅拌设备、实验室传动试验台这类对传动精度要求适中、安装空间紧凑的工况，核心作用是匹配原动机与工作端的转速差，同时放大输出扭矩，让高转速低扭矩的动力输出适配低转速大负载的作业需求。设计阶段优先考虑了常规工况下的维护便捷性，箱体采用剖分式结构，上下箱沿通过螺栓组紧固，定位销保证合箱精度，日常检查齿轮啮合状态、更换润滑脂时无需完全拆解输入端与输出端的外接联轴器，能大幅降低现场运维的工作量。传动副采用标准直齿圆柱齿轮配对，减速比设定为3:1，适配7.5千瓦、额定输入转速2800转每分的动力输入，输出端转速可稳定维持在930转每分左右，

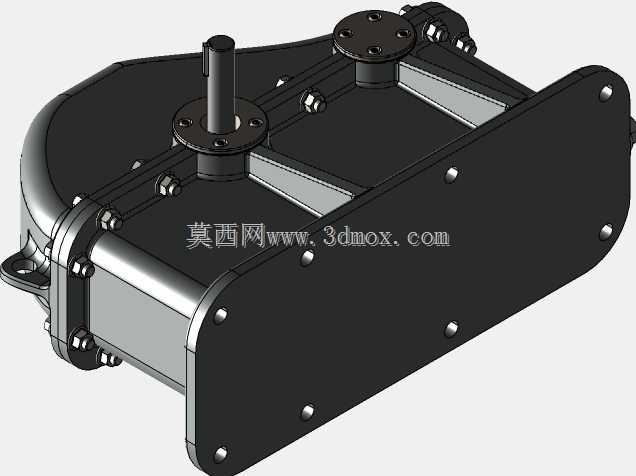

　　直齿设计虽然在高速重载下的平稳性弱于斜齿，但加工难度低、装配容错率高，轴向无额外分力，对两端支撑轴承的选型要求更宽松，适合中小负载连续运转的通用场景。箱体底部设置一体化安装法兰，法兰面预留四个对称布置的安装螺栓孔，安装时可直接通过螺栓固定在设备机架的安装基准面上，输入轴与输出轴采用平行轴布置，轴伸端均设计有密封端盖，防止箱体内润滑脂泄漏同时阻挡外界粉尘进入啮合腔，箱体顶部设置透气塞，平衡连续运转时箱体内外的气压差，避免油封处因内部温升气压升高出现渗油问题。输入端轴伸与输出端轴伸的轴径、键槽尺寸均按通用传动标准设计，可直接匹配标准规格的联轴器、带轮等外接传动件，无需额外做轴头改制。箱体内腔预留了足够的齿轮润滑空间，齿轮下部可浸入润滑脂实现飞溅润滑，无需额外配置强制润滑回路，整体结构没有冗余设计，所有加强筋均布置在箱体受力集中的轴承座位置，既保证箱体刚性，又控制整体重量，适合批量加工生产。
