NEMA17规格直线步进电机结构设计

　　这款NEMA17规格的直线步进执行元件，在小型自动化设备的线性位移场景中适配性极强，常见于桌面级3D打印设备的Z轴抬升机构、小型点胶机的针头进给工位、实验室微量注射泵的推杆驱动单元，以及光学检测设备的镜头调焦模组中，能在紧凑安装空间内实现精准的直线位移输出，省去了传统旋转电机搭配丝杆螺母副时的额外联轴器、轴承座安装工序，大幅压缩传动链路的装配误差累积。从结构设计逻辑来看，这款产品将步进电机的转子与传动丝杆做了集成化设计，丝杆直接贯穿电机转子轴心，通过转子的旋转运动直接带动丝杆上的法兰螺母做直线往复运动，省去了中间传动转换环节，反向间隙可以控制在极小范围内，适配需要频繁正反转切换的位移工况。

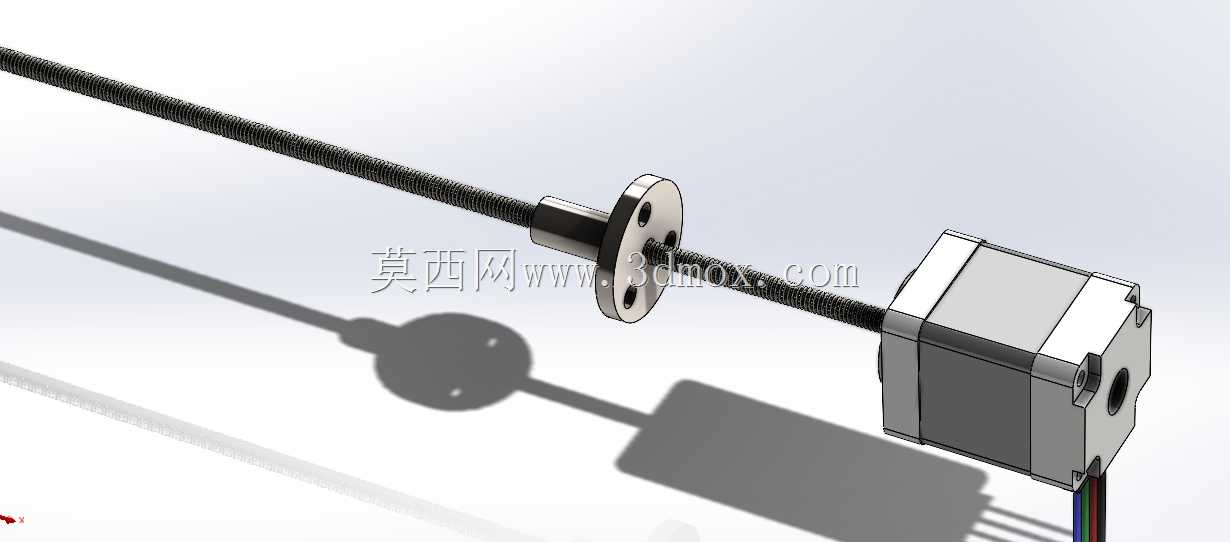

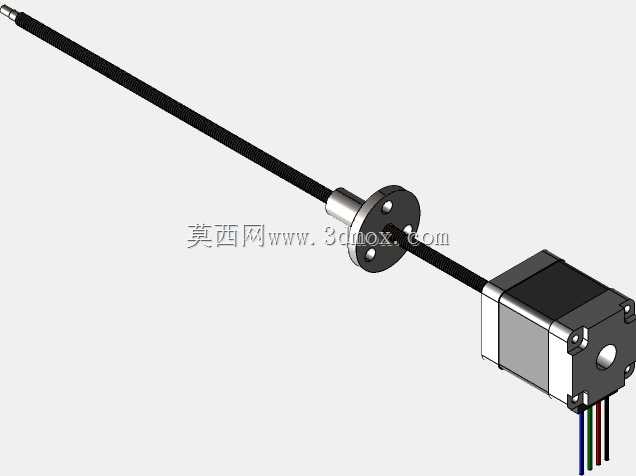

　　机身部分沿用NEMA17标准安装法兰的孔位尺寸，安装孔中心距为42mm，能直接兼容市面上同规格步进电机的安装基座，设备改造替换时无需重新加工安装板，降低改造成本。前端的法兰螺母采用带安装孔的圆形法兰结构，四个均布的安装孔可以直接连接负载滑台或者执行末端，螺母与丝杆的配合采用预压消隙设计，在轻载高速位移场景下不会出现轴向窜动。设计时充分考虑了安装边界的限制，电机机身的方形截面尺寸控制在42mm×42mm，机身长度根据丝杆行程不同做适配调整，丝杆伸出端的长度可以根据实际设备的行程需求做选型匹配，尾部预留的出线端采用侧出排线设计，不会占用电机轴向的安装空间，在轴向空间局促的设备内也能顺利安装。传动丝杆采用梯形牙型设计，具备一定的自锁能力，

　　在垂直安装使用场景下，设备断电后负载不会出现下滑移位，无需额外加装抱闸机构，进一步简化设备的结构设计。在实际选型应用中，需要注意丝杆的导程参数与电机步距角的匹配关系，搭配对应的细分驱动器可以实现微米级的位移分辨率，满足精密位移场景的控制需求；同时要注意法兰螺母的负载上限，这款集成式直线步进电机适合轻载高速的直线传动场景，过载工况下容易出现丢步或者丝杆磨损加剧的问题，安装时要保证丝杆的轴向与负载运动方向平行，避免出现偏载导致螺母磨损加快、运行卡顿的问题。
