12V2000转小型直流驱动电机结构设计

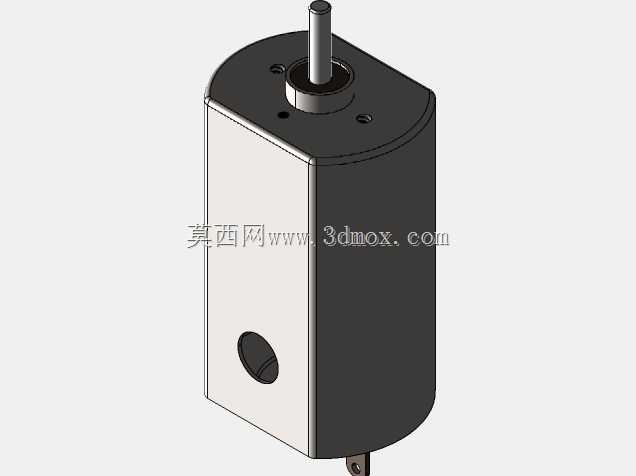

　　这款低压直流驱动单元，在小型消费级电子、玩具传动、桌面级小型自动化执行机构里应用十分广泛，额定工况下输出转速2000rpm，适配12V直流供电场景，很多做小型智能小车、电动玩具、桌面小型传动装置的结构工程师，在选型时经常会用到这类规格的动力件。从结构设计来看，这款电机采用半圆柱拼接式外壳，一侧为平面侧壁、一侧为圆弧面，这种外形设计兼顾了安装贴合度与内部绕线空间的利用率，平面侧壁预留的侧孔可用于走线或者安装固定销，端盖上的两个安装孔位与输出轴保持同轴度公差要求，能保证安装后输出轴的径向跳动控制在小型动力件的允许范围内，不会出现传动卡滞或者偏心磨损的问题。输出轴采用标准圆柱轴伸，没有额外做键槽设计，适配小型传动场景常用的过盈配合、

　　紧定螺钉固定或者胶接固定方式，对于玩具、小型演示装置这类负载不大的场景，这种轴伸设计足够传递额定扭矩，同时加工成本更低，装配效率更高。在安装边界上，这款电机的整体体积紧凑，方形端盖配合半圆柱机身，既可以通过端盖孔位做端面固定，也可以利用机身平面做侧装夹持，在狭小的设备内腔里可以灵活选择安装方向，不需要额外预留过大的操作空间。设计这类电机三维模型的时候，需要重点把控输出轴与机身的同轴度、端盖安装孔的位置度，还有侧部走线孔与内部定子腔体的避让关系，很多新手建模时容易忽略端盖与机身的配合止口尺寸，导致实际装配时出现端盖错位、轴伸偏心的问题。实际应用中，这类电机不需要额外搭配复杂的驱动电路，直接通对应电压的直流电即可运转，

　　转向可通过电极正反转调整，对于负载波动不大的小型传动场景，比如玩具的行走驱动、小型风门的执行驱动、桌面演示装置的动力输入，都能稳定满足使用需求，而且低压供电的特性也让它在民用消费类产品里使用更安全，不需要做高压绝缘防护，能简化整体产品的结构设计流程，减少不必要的防护结构占用空间。
