3x4矩阵式薄膜按键输入模组结构设计

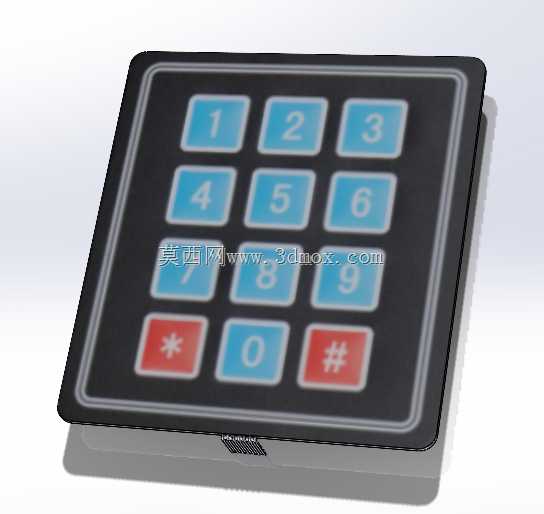

　　这款3x4矩阵排布的薄膜按键结构，是嵌入式人机交互场景里十分常见的输入部件，日常在门禁控制器、工业设备参数设置面板、小型智能终端、快递柜操作端、安防密码锁这类需要数字密码输入、简易指令触发的设备上都能见到它的身影。和传统的独立按键、机械按键结构不同，薄膜矩阵按键依靠行列扫描的电路逻辑实现信号识别，仅用7个IO引脚就能完成12个按键的信号采集，能大幅压缩主控端的引脚占用，对于引脚资源紧张的小型控制板来说，这种设计的适配性优势非常明显。从结构设计层面来看，整个按键模组采用分层叠压的薄膜结构，表层是带字符标识的磨砂PET面板层，字符做了内嵌印刷处理，长期按动摩擦也不会出现字符脱落的问题，面板层下方是导电银浆印刷的上下电路层，

　　中间夹着带触点隔离孔的绝缘隔层，未按动状态下上下电路触点被隔层分离，无导通信号，当对应按键位置受到按压力时，上层电路形变穿过隔层孔位与下层触点接触，对应行列线路导通，主控扫描到电平变化后即可识别按键触发。外形上整个按键面板做了圆角矩形处理，12个按键按照3列4行的标准电话键盘逻辑排布，数字1-9按三行三列排列，最下方一行依次排布功能键、0键、确认类功能键，两个功能键采用差异化的红色标识，和蓝色数字按键形成视觉区分，操作人员在光线不佳的作业场景下也能快速定位功能键位置，降低误触概率。按键的触发行程控制在0.3-0.5mm区间，触发压力维持在120-180g，既不会因为压力过小导致运输、装配过程中的误触发，

　　也不会因为按动压力过大造成长时间操作的手指疲劳。安装边界上，整个薄膜模组的厚度不超过1.2mm，背部自带压敏胶层，装配时只需要在设备壳体上开出对应尺寸的避让窗口，将模组对齐位置后按压贴合即可完成固定，不需要额外设计螺丝柱、卡扣等固定结构，能大幅简化设备前面板的结构设计工作量，降低壳体开模的成本。电路引出端采用柔性薄膜排线延伸，排线长度可根据设备内部主板的安装位置灵活调整，不需要额外焊接转接线路，排线本身的耐弯折特性也能适配前面板与主板之间存在小范围活动的装配场景。在实际选型适配时，需要注意按键面板的外形尺寸与设备壳体的开窗尺寸匹配，预留0.2-0.3mm的装配公差，避免贴合时出现面板拱起、边缘翘起的问题，

　　同时要确认排线引出方向与内部走线空间不发生干涉，防止装配时排线被挤压折损导致线路断路。这种薄膜按键结构本身具备良好的防尘、防泼溅能力，表层PET面板完全密封电路层，在多粉尘、偶尔有液体溅落的工业现场环境下，比裸露的机械按键有更长的使用寿命，日常维护只需要擦拭面板表面即可，不需要拆解清理内部触点，能减少设备后期的运维工作量。
