带调节旋钮的工业传感器装配结构

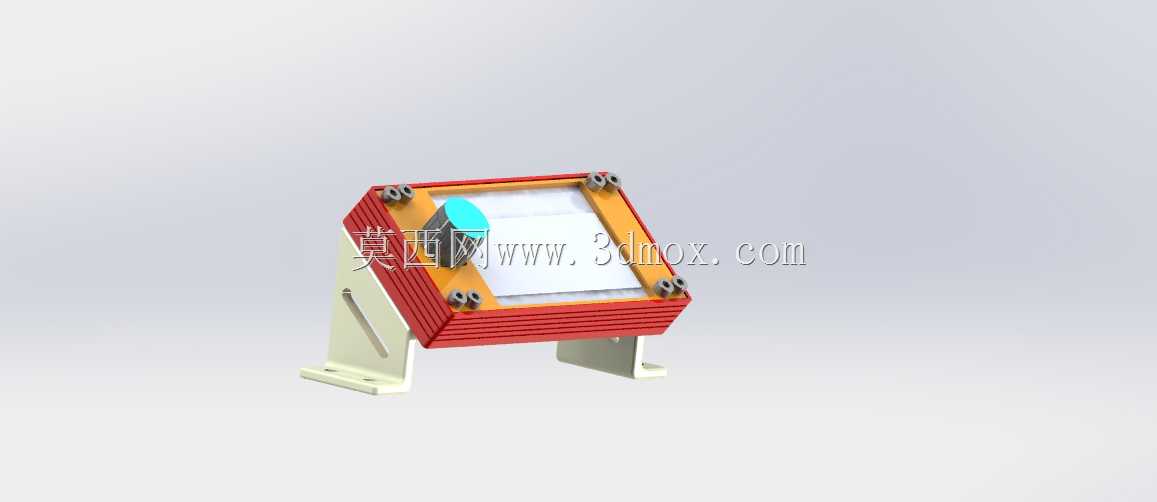

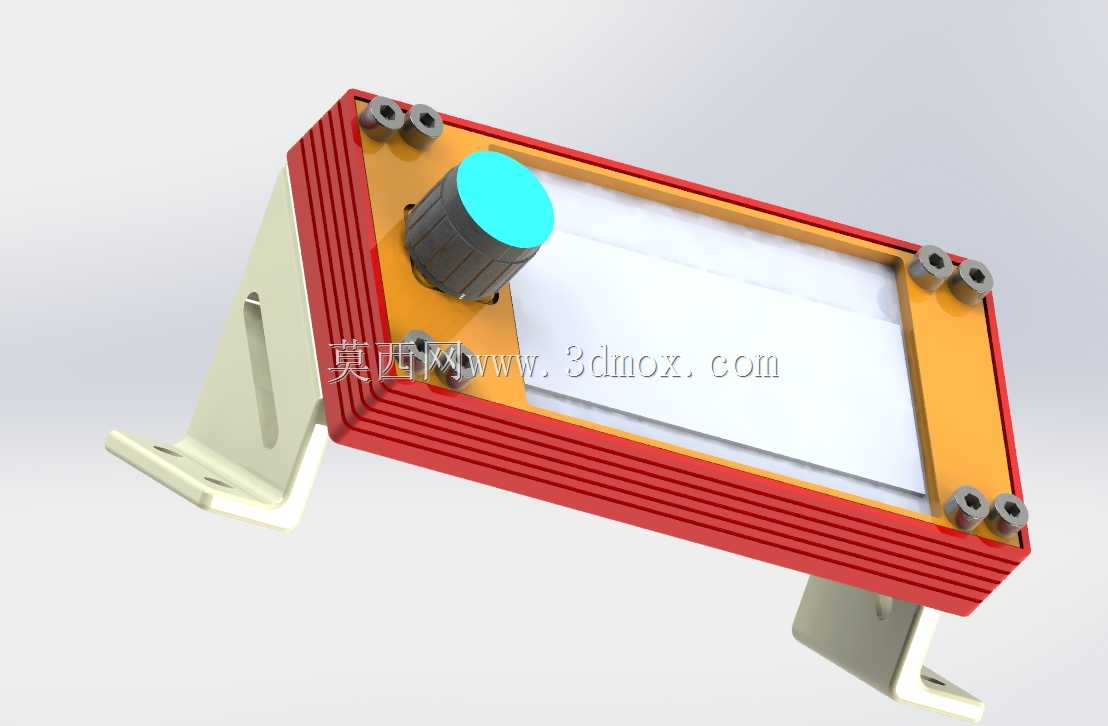

　　这款传感器装配结构主要面向工业现场的位移、位置或状态检测场景，常见于自动化生产线工位检测、设备运行状态监控、物料到位判断等工况，可适配轻工包装、电子装配、通用机械加工等多个领域的设备集成需求。从结构设计来看，整体采用分体式装配逻辑，主体壳体为层叠式拼接结构，侧边的红色层叠结构既承担壳体密封防护的作用，也能在设备运行时通过层间间隙辅助散热，避免内部检测元件长时间工作出现温升过高的问题。壳体正面预留了大面积的标识安装区域，可用于粘贴参数铭牌、状态指示标识，方便现场运维人员快速识别设备点位与参数信息。顶部设置的带防滑纹旋钮搭配亮色指示端，用于现场调试时的参数微调，旋钮表面的滚花纹理考虑了戴劳保手套操作的场景，增大操作摩擦力，

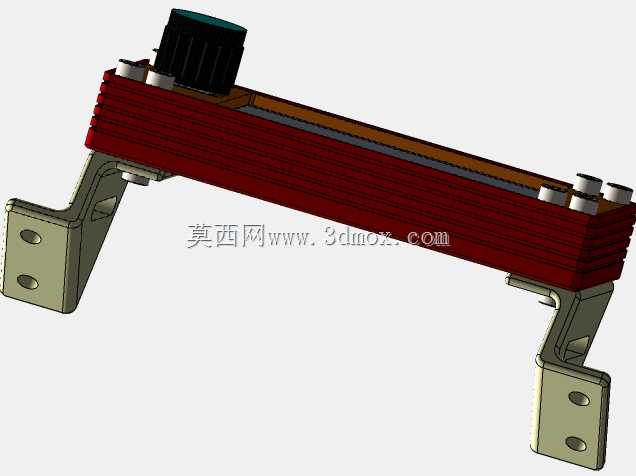

　　避免调试时打滑，顶部的亮色端盖可直观显示旋钮的旋转位置，无需额外刻度标识就能快速判断调节幅度。两侧的L型安装支架采用折弯成型工艺，支架上开设的长圆形安装孔可适配一定范围内的安装孔位偏差，降低现场安装时的对位难度，支架与主体壳体之间通过内六角圆柱头螺钉紧固，连接位置分布在壳体四角，保证装配后整体结构的刚性，避免设备运行时的振动导致传感器检测位置偏移。设计过程中优先考虑了现场安装的兼容性，安装支架的折弯高度预留了足够的走线空间，传感器的接线端可从壳体后侧引出，不会与安装面产生干涉，整体外轮廓的边角都做了小圆弧过渡处理，避免安装调试过程中尖锐边角划伤操作人员。从安装边界来看，该结构的安装孔距、支架伸出长度都经过适配优化，

　　既可以直接安装在设备的型材机架上，也可以通过转接板固定在设备的钣金面板上，不需要额外定制复杂的安装转接件。壳体的橙色端板为独立加工件，通过螺钉与主体框架连接，后期维护时只需拆卸端板即可完成内部元件的检修更换，无需将整个传感器从安装位拆下，降低现场运维的工作量。整体装配结构的公差配合经过合理分配，螺钉连接位都预留了足够的装配间隙，即使加工件存在小幅尺寸偏差，也能顺利完成总装，不会出现装配卡滞的问题。
