齿轮传动式精密注射泵结构设计

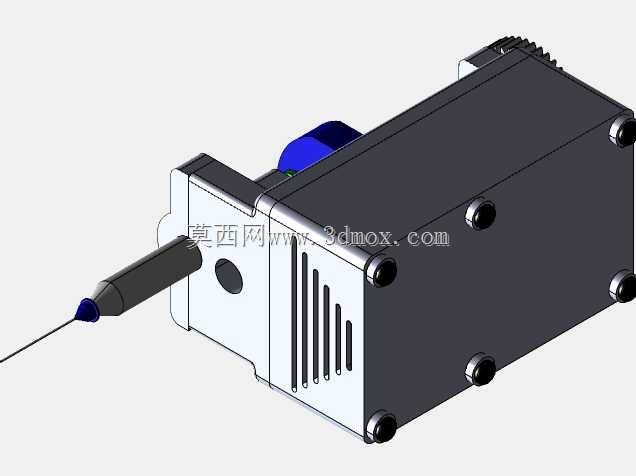

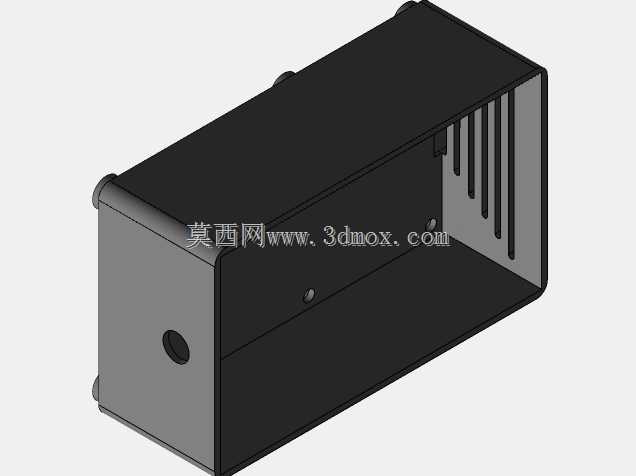

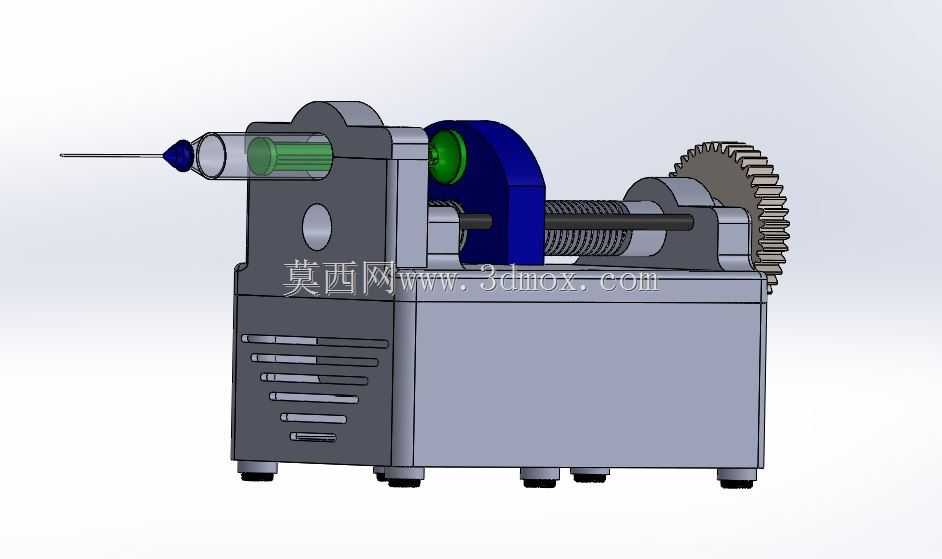

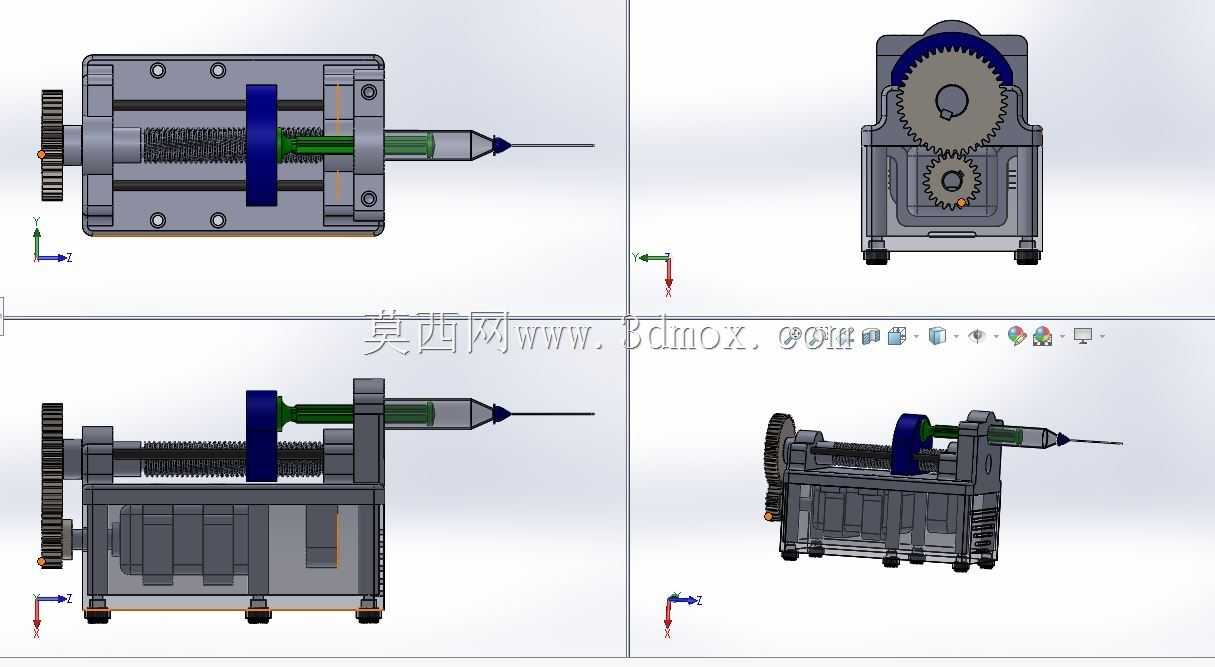

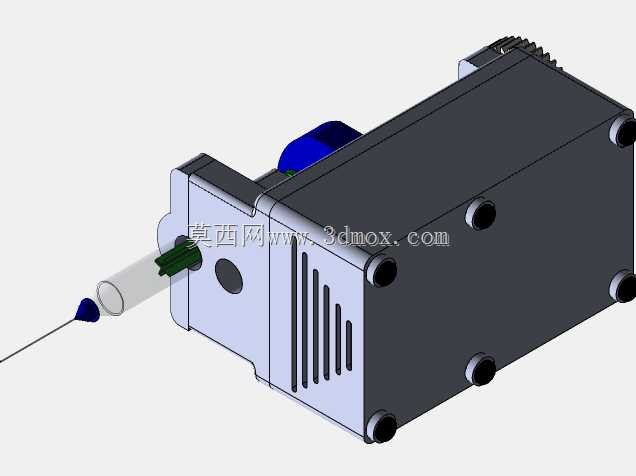

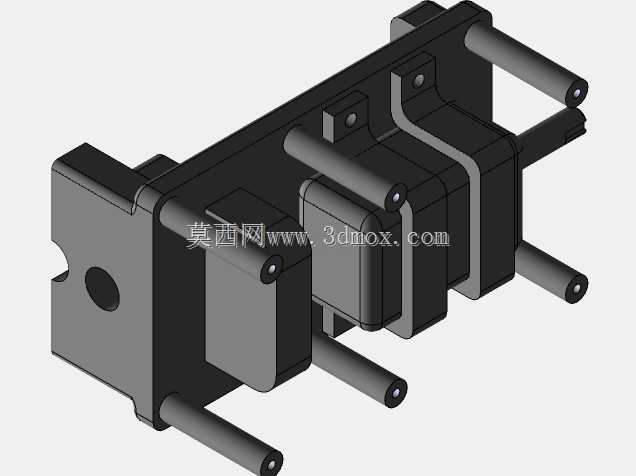

　　这款注射泵的结构设计围绕微量流体的精准输送需求展开，核心传动路径采用齿轮啮合搭配丝杠进给的组合方案，从结构根源上保障推注过程的平稳性与流量控制精度，可覆盖实验室试剂加注、医疗场景微量药液输注、微流控芯片供液等对流体输出稳定性要求严苛的使用场景。设备整体采用卧式集成布局，将动力输入单元、传动减速单元、推注执行单元、针装夹单元全部整合在一体式箱型基座内，基座底部设置四个可调式支撑脚，既可以抵消安装台面的平面度误差，也能隔绝运行过程中产生的微幅振动，避免振动传递到注射器导致输出流量出现脉动偏差。针筒装夹位置设计了适配不同规格标准注射器的可调卡位结构，可根据使用需求快速更换不同容量的注射器，无需额外定制转接工装，

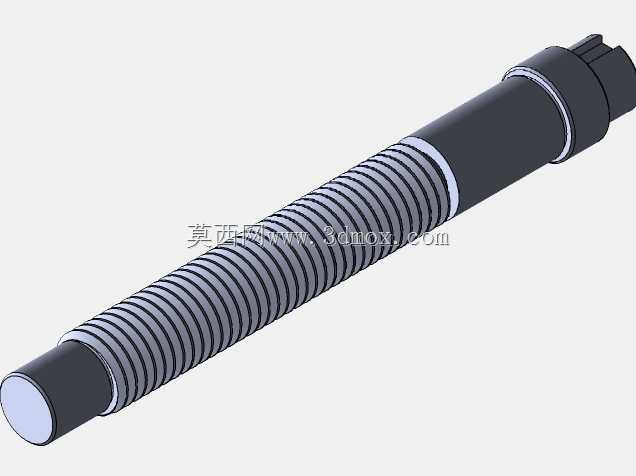

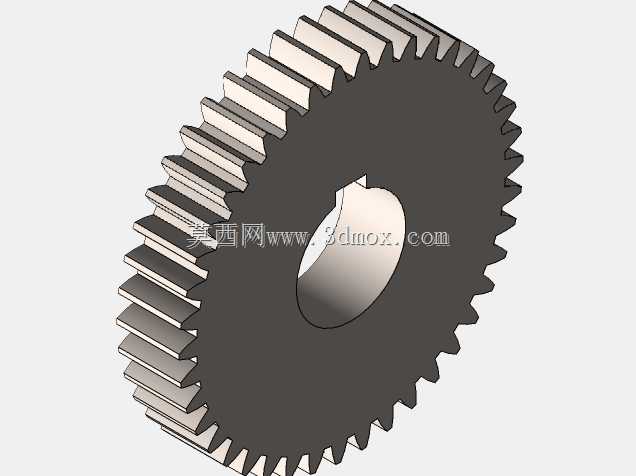

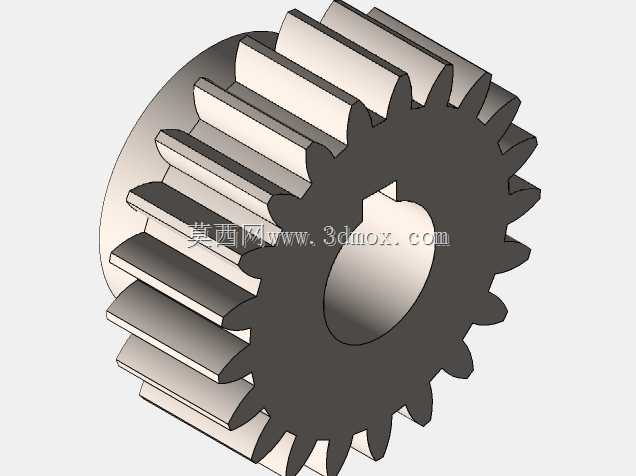

　　推头位置与注射器活塞推杆的接触端面做了平面度校准，保证推力始终沿注射器轴向传递，避免推杆受侧向力出现卡滞、漏液的问题。传动链路中，末端大齿轮与丝杠做同轴固定连接，齿轮啮合的传动间隙在建模阶段就做了公差补偿设计，配合丝杠的导程参数选型，可实现极小位移量的精准进给，满足微升级别流体的定量输送要求。机身侧面预留的散热槽结构，对应内部动力组件的安装位置，可保障长时间连续运行时的热量散出，避免动力元件温升过高影响输出扭矩稳定性。从安装边界来看，设备整体外形规整无外凸的尖锐结构，可直接放置在常规实验台面上使用，也可通过基座上预留的安装孔位固定在自动化实验流水线的安装板上，集成到配套的流体处理系统中。建模过程中对所有运动部件做了干涉检查，

　　齿轮啮合的侧隙、丝杠的行程余量、推头的运动极限位置都做了参数化约束，可直接根据实际使用需求调整丝杠导程、齿轮传动比等参数，快速适配不同流量范围、不同推力需求的使用场景，针筒装夹位的尺寸参数也做了可配置化设计，可拓展适配工业点胶、微量试剂配比等更多细分场景的使用需求。
