倾斜式散料输送皮带机结构设计

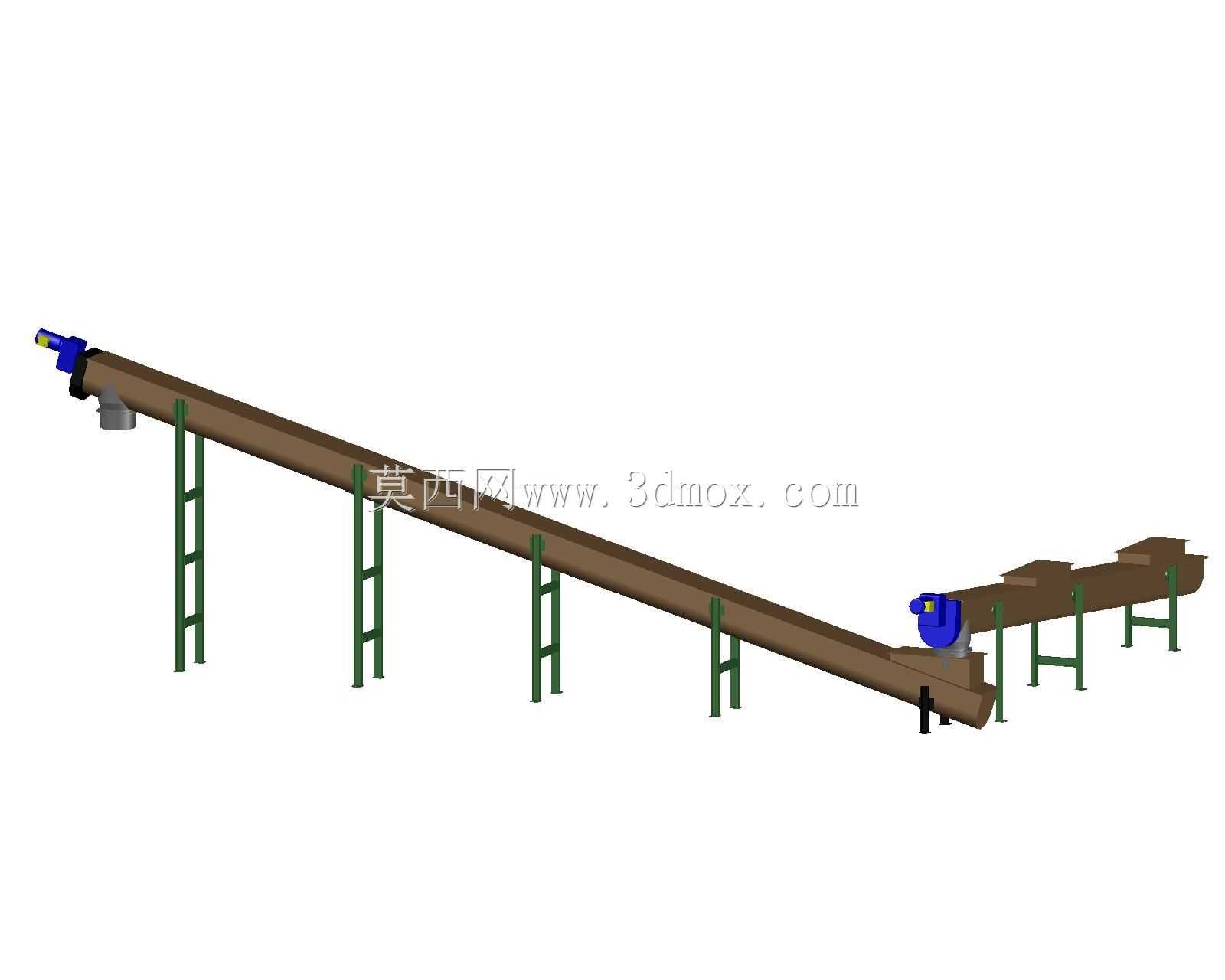

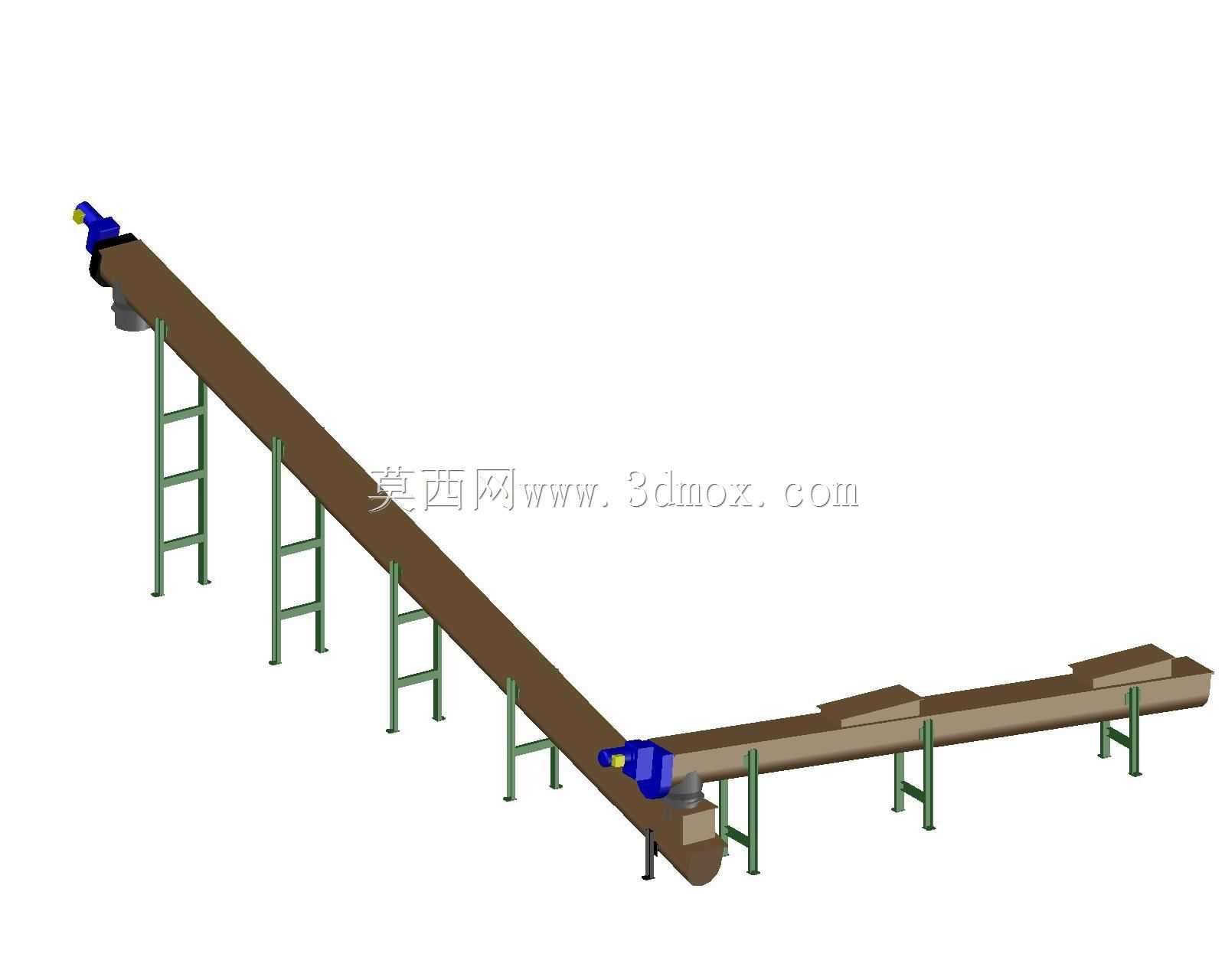

　　在矿山、建材、粮食加工、散货仓储等生产场景中，不同高程点位间的散状物料转运始终是产线布局里的核心环节，这类倾斜布置的带式输送设备，正是为了衔接存在高度差的上下工序，替代传统的人工搬运或斗式提升的部分适用场景，适配颗粒状、粉状、小块状等流动性较好的散料连续输送需求。从结构设计逻辑来看，整机采用倾斜布置的桁架式机架作为承载基础，多组等间距排布的立式支腿沿输送长度方向分布，支腿底部预留安装固定孔位，可直接通过膨胀螺栓或预埋钢板固定在混凝土地面基础上，安装时需先校准各支腿的水平度与机架整体的倾斜角度，避免后续运行出现皮带跑偏的问题。设备两端分别设置传动滚筒与改向滚筒，传动端配套驱动装置提供运行动力，改向端配套螺旋张紧结构，

　　可根据皮带长期运行后的拉伸量调整张紧行程，保证皮带与滚筒间的摩擦力足够，避免出现打滑丢转的情况。沿皮带承载面下方均匀排布的槽型托辊组，将皮带承托为符合散料堆积角的槽型截面，既可以提升单次输送的物料承载量，也能防止散料在倾斜输送过程中从皮带两侧撒落；回程段则采用平行托辊承托皮带下分支，减少皮带运行过程中的垂度，降低运行阻力。设计时倾斜角度的取值需要结合所输送物料的静堆积角确定，通常不超过物料堆积角的三分之二，避免物料在输送过程中出现下滑回落的问题，同时在设备受料点位置可额外增设缓冲托辊，降低物料下落对皮带的冲击磨损，延长皮带使用寿命。整机的外形尺寸可根据现场的输送距离、高程差参数做适配调整，

　　支腿高度沿输送方向逐步变化以匹配设计倾斜角度，两侧机架预留的安装位可根据需求加装导料槽、清扫器、防跑偏开关等附属部件，导料槽布置在受料点位置，引导物料准确落到皮带中部，清扫器则安装在滚筒卸料点位置，刮除粘附在皮带表面的残留物料，避免残留物料进入滚筒与托辊的轴承部位造成部件磨损。这类输送设备的运行速度通常根据物料特性与输送产能要求确定，对于磨琢性较强的矿石类物料可适当降低带速，对于粮食、塑料颗粒等磨琢性小的物料可适当提升带速以提高输送效率，整体结构简单可靠，维护成本较低，可连续长时间运行，适配多数散料输送的产线布局需求，在做三维建模时需要重点校核各支腿的承载强度、滚筒的安装同轴度以及托辊组的排布间距，避免运行过程中出现结构共振或皮带跑偏的问题，同时要预留足够的安装检修空间，方便后期对托辊、滚筒等易损部件进行更换维护。
