DIY模块化小型皮带输送装置结构

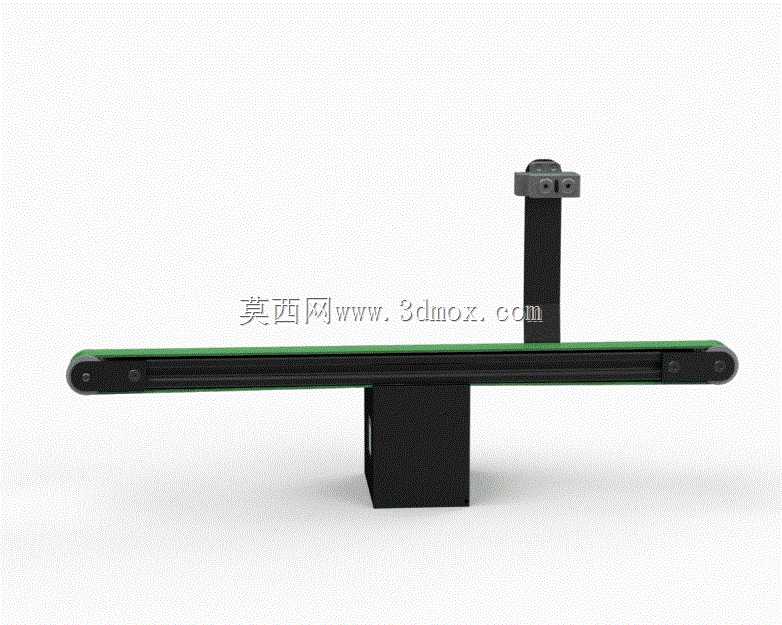

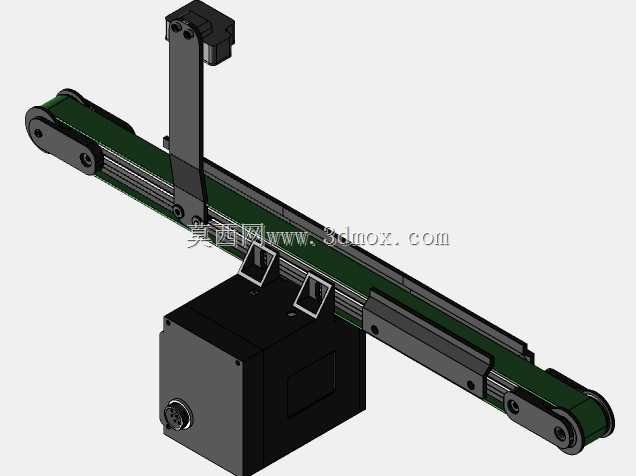

　　这款小型皮带输送结构，最初的设计出发点是适配桌面级小型工作站的物料流转需求，常见于电子元器件分拣工位、小型零件检测台、教学实验台架这类空间有限、输送载荷不大的场景，区别于工业现场的大型输送线，它的整体占用空间极小，可直接放置在标准工作台面使用，不需要额外做地面基础固定。从结构组成来看，主体采用单立柱支撑形式，立柱直接固定在输送架体中部下方，省去了双侧支腿的冗余结构，进一步压缩了安装所需的横向空间，架体两端采用紧凑型辊筒设计，主动辊集成了驱动安装位，可根据实际输送速度需求匹配不同规格的微型减速电机，从动辊端预留了张紧调节结构，无需拆解整体架体即可调整皮带张紧度，日常维护更换皮带的操作门槛极低。皮带选用绿色PVC平皮带，

　　表面摩擦系数适中，既可以输送塑料、金属材质的小型硬质零件，也能承载薄型片状物料，不会出现打滑跑偏的问题，架体上方预留的立式安装位，可直接加装光电传感器、导向挡条、小型拨料机构等功能附件，不需要额外在架体上打孔攻丝，适配不同工位的功能拓展需求。设计阶段特意做了模块化拆分，整个输送装置分为支撑立柱、输送架体、辊筒组件、皮带四个可独立拆分的模块，用户可根据自身工位的实际输送长度需求，更换不同长度的架体型材与对应规格的皮带，不需要重新开模制作整套结构，大幅降低了定制改造成本。安装边界方面，支撑立柱的底面预留了标准安装孔位，既可以直接通过螺栓固定在工作台面，也可以搭配型材角件固定在铝型材机架上，架体的进出料端高度统一，

　　可直接对接小型振动盘出料口、机械手取放料位，不需要额外做高度差调整，输送面的水平度可通过立柱与架体连接位置的调节螺钉微调，适配不同精度要求的物料输送场景。整体结构没有多余的装饰性设计，所有零部件都采用机械设计领域常用的标准件与通用型材，加工制作难度低，普通的机加工车间甚至个人DIY爱好者都可以根据三维模型完成实物制作，不需要特殊的加工设备。
