单螺杆输送泵三维结构设计模型

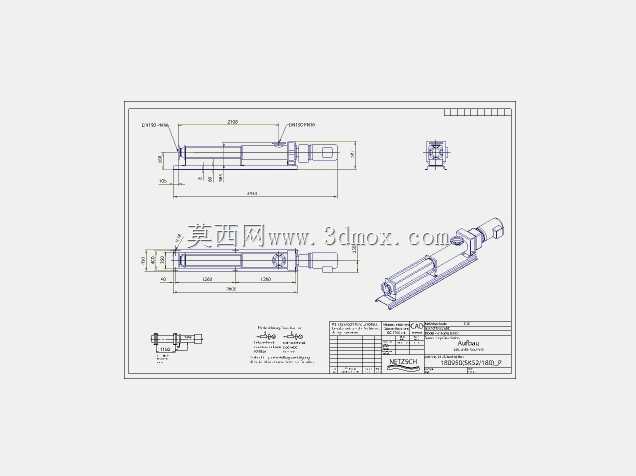

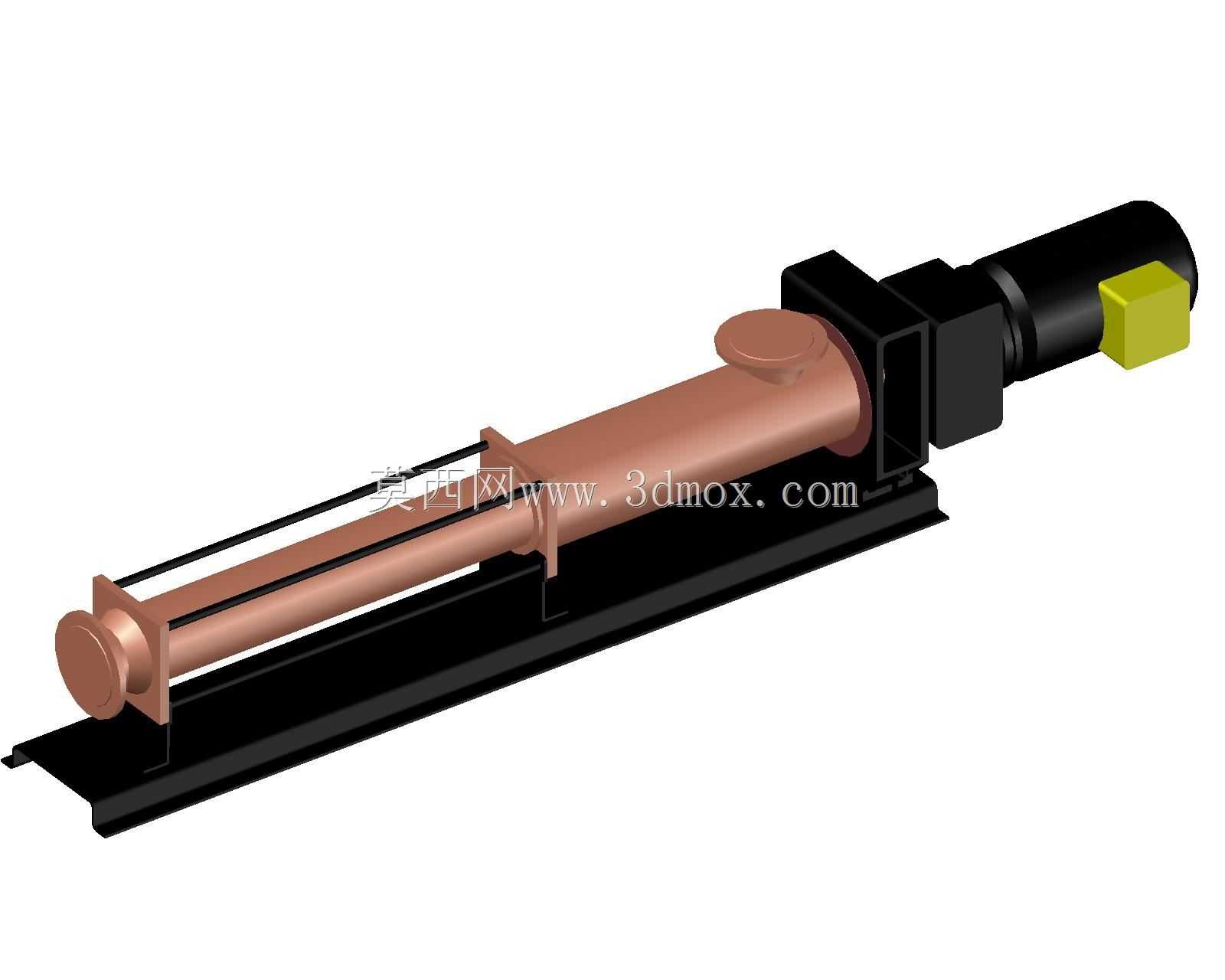

　　该模型还原的是卧式单螺杆容积式输送泵的完整装配结构，这类设备常应用在高粘度流体、含固体颗粒介质的输送场景中，比如市政污泥输送、食品酱料输送、化工粘稠浆料转运等工况，相比普通离心泵，它对介质的适应性更强，输送过程中不会对介质产生过度剪切，也不容易出现叶轮堵塞的问题。从结构设计来看，模型完整呈现了定子衬套腔、转子螺杆、进料口、出料连接端、联轴器护罩、驱动电机连接位以及一体式安装底座的所有细节，进料口设置在泵腔上部的偏心位置，能够保证介质顺利进入螺杆啮合腔，避免进料死角产生的积料问题；转子采用偏心螺旋结构，和定子的橡胶衬套配合形成连续的密封腔，随着转子转动，密封腔沿着轴向匀速推进，实现介质的稳定输送，这种结构的输出流量脉动极小，

　　运行过程的振动和噪音都控制在较低水平。安装边界方面，底座采用槽钢焊接式的长条形结构，预留了多组地脚螺栓安装孔，能够适配不同规格的混凝土基础安装，泵体和驱动端的同轴度通过止口定位保证，联轴器位置设置了可拆卸的防护外罩，符合设备安全防护的规范要求；驱动端的连接法兰采用标准方形安装面，能够适配不同功率的减速电机直连安装，不需要额外加装复杂的传动支架。在建模逻辑上，所有配合面都按照实际加工公差预留了装配间隙，转子和定子的啮合间隙按照实际运行的磨损补偿量做了偏移处理，进料口的法兰尺寸、出料端的连接螺纹都参考了通用工业管道连接标准，底座的安装孔位间距也符合常见泵类设备的安装尺寸规范，不管是用来做设备选型的结构参考，还是做生产线布局的干涉检查，都能直接调用模型进行装配验证。另外模型还还原了泵体两端的密封端盖结构，端盖上预留了密封件安装槽，能够适配填料密封或者机械密封两种不同的密封形式，满足不同输送介质的密封要求，避免运行过程中出现介质泄漏的问题。
