实验室精密电控注射推进装置结构设计

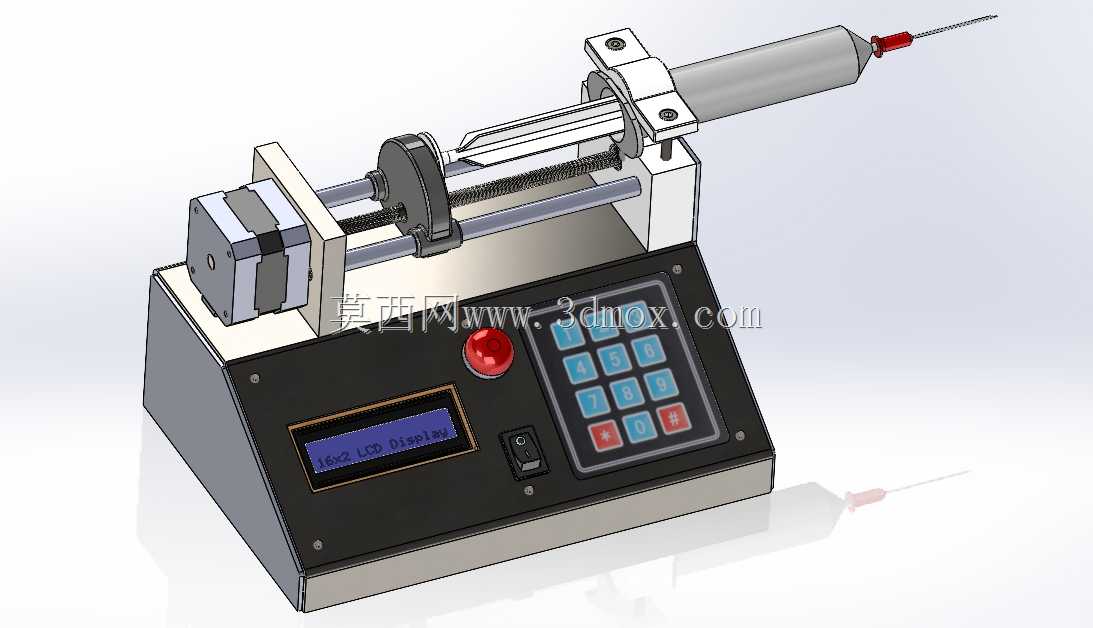

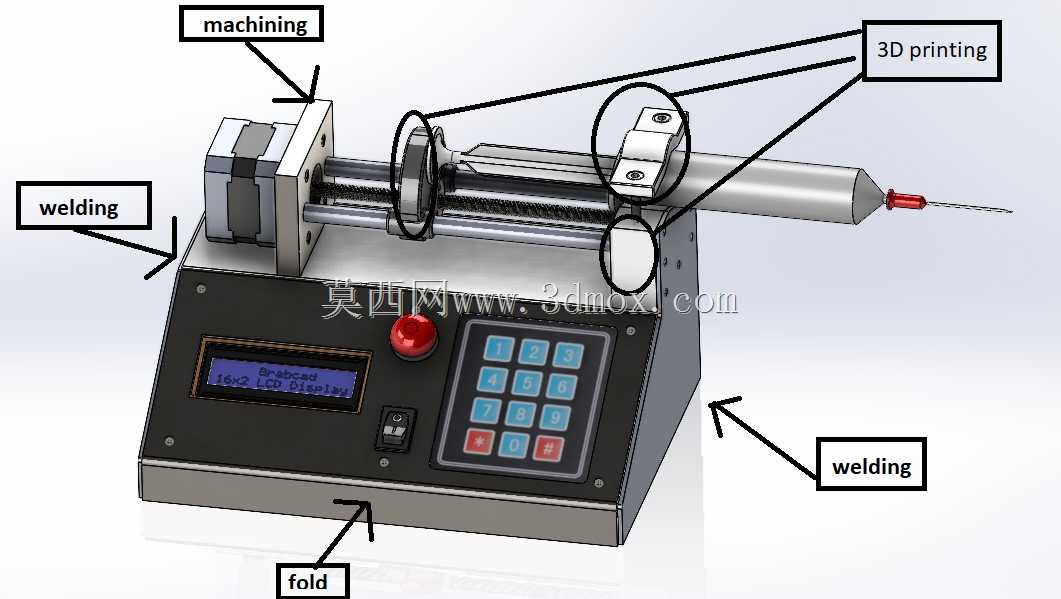

　　这款电控注射推进装置，核心面向实验室微量流体精准输送场景设计，可适配常规规格的标准注射器，完成微升级别精度的流体推送作业，覆盖生物试剂加注、微量点胶、实验动物精准给药等多种对流量稳定性要求严苛的工况。从结构布局来看，装置采用台式一体化集成设计，底部为钣金折弯成型的控制箱体，作为所有功能部件的安装基准，箱体上表面预留了传动组件、操作面板的安装定位孔位，安装时可直接放置于水平实验台面，无需额外固定支架，整体占用台面尺寸约为A4纸张幅面，适配多数实验室超净台、实验操作台的摆放空间边界。传动链路采用步进电机搭配梯形丝杠的直连传动方案，电机输出轴通过联轴器直接与丝杠端部连接，省去中间齿轮传动环节，可有效消除传动背隙带来的进给误差；

　　丝杠螺母上方设计有可调节的注射器推杆卡座，卡座开有不同宽度的卡槽，可适配1ml到50ml量程的常规注射器推杆，卡座两侧配有快速锁紧旋钮，更换不同规格注射器时无需工具即可完成装夹，装夹定位基准与下方的注射器承载座同轴度控制在0.1mm以内，避免推送过程中推杆偏载导致的推力波动。控制区域集成在箱体前部斜面上，倾斜角度设置为15度，符合操作人员坐姿操作的视线角度，面板上布置有液晶显示窗口、薄膜按键组、急停按钮与电源开关，显示窗口可实时展示当前推送速率、累计推送量、剩余推送行程等参数，按键组可完成参数设置、启停控制、方向切换等操作，急停按钮采用大直径红色蘑菇头设计，触发行程短，遇异常工况可快速切断动力输出。注射器承载架采用立式支撑板结构，

　　两块平行的支撑板上开有对应不同规格注射器法兰的定位槽，安装时将注射器法兰卡入对应槽位即可完成径向定位，无需额外绑带固定，承载架与丝杠传动组件的平行度在装配时通过定位销保证，长期运行也不会出现位置偏移。装置的推送速率覆盖范围从每小时几微升到每分钟几十毫升，可通过参数设置灵活调整，推力输出可适配不同粘度流体的推送需求，从低粘度的水溶液到中等粘度的胶体都可稳定推送，不会出现脉冲式断流的情况。在设计过程中，特意将所有电气控制元件布置在箱体内部的独立安装腔中，与外部传动区域做物理分隔，避免实验过程中溅出的液体渗入电气腔造成短路，箱体侧面预留有散热孔，可保证长时间连续运行时内部元件的温度处于合理区间；传动部件的外露部分均做了圆角处理，没有尖锐棱角，避免操作人员装夹注射器时被划伤。
