桌面型静电纺丝实验装置结构设计

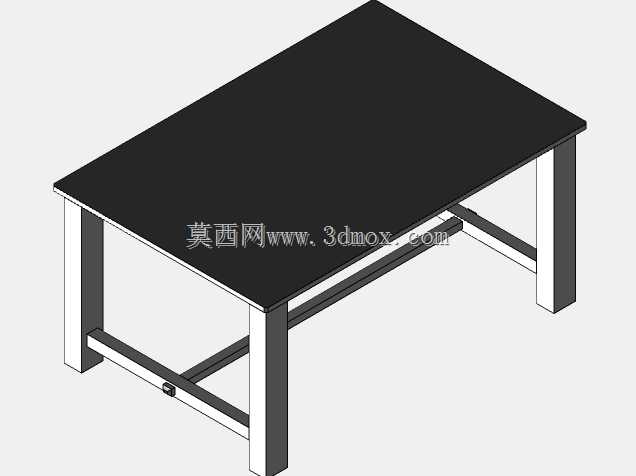

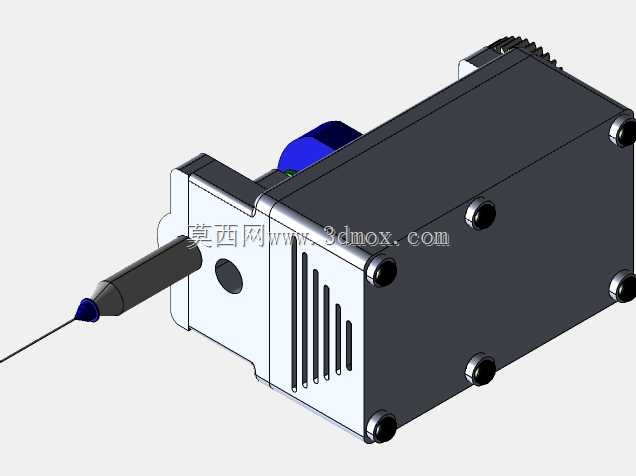

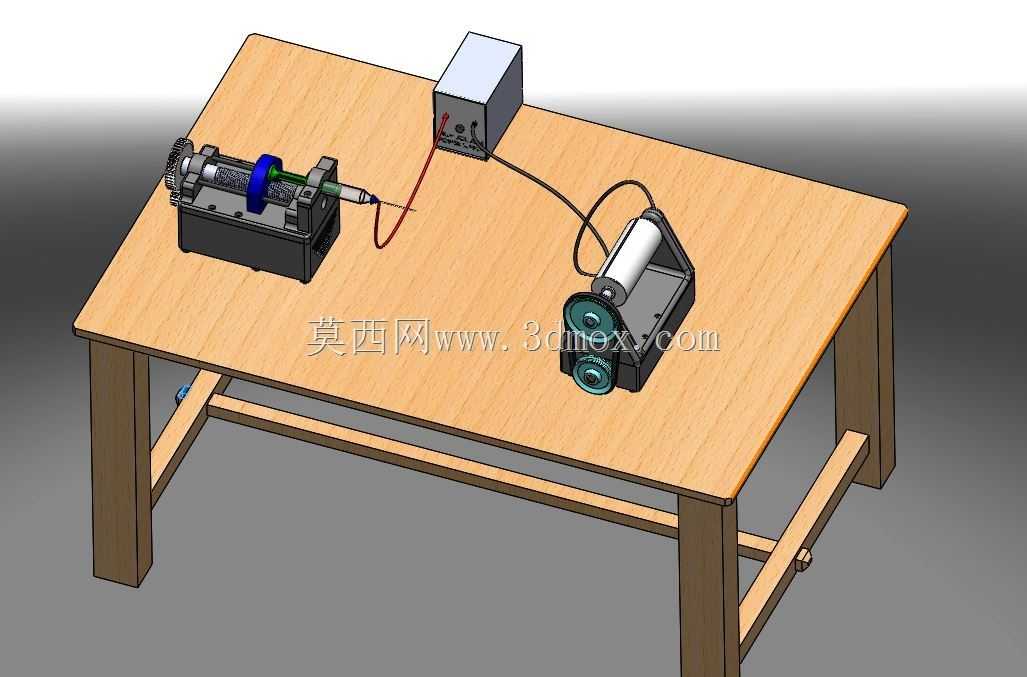

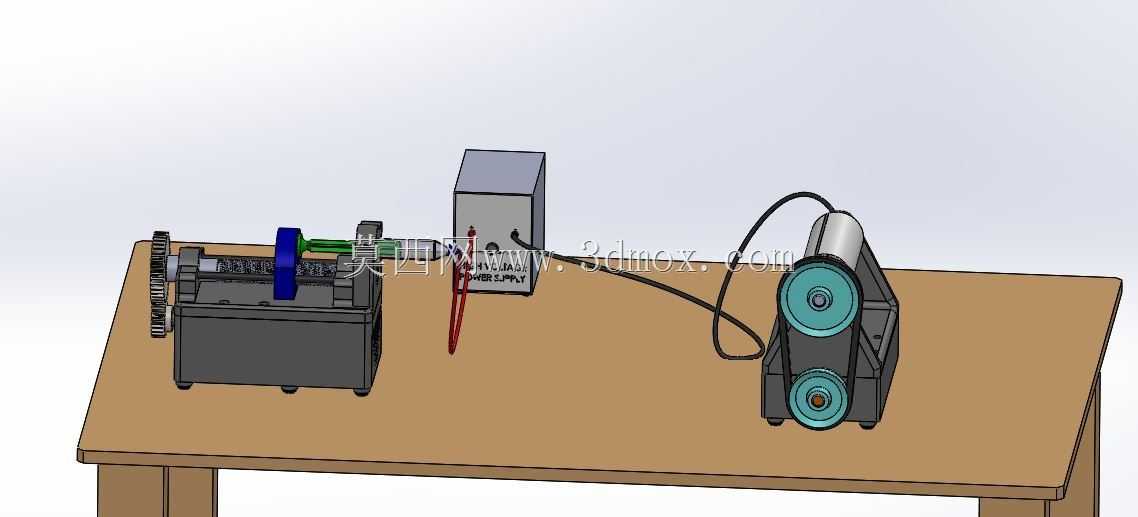

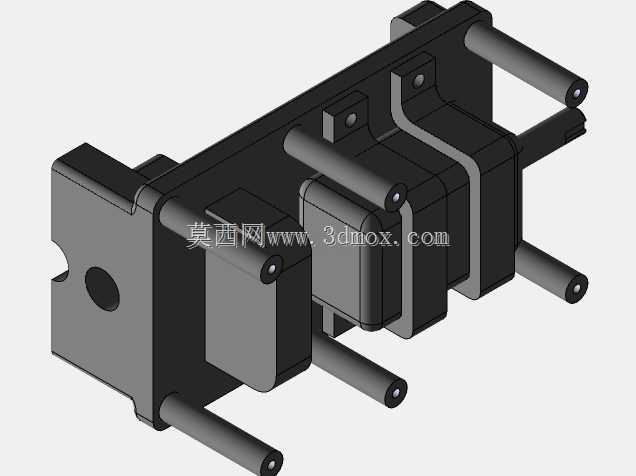

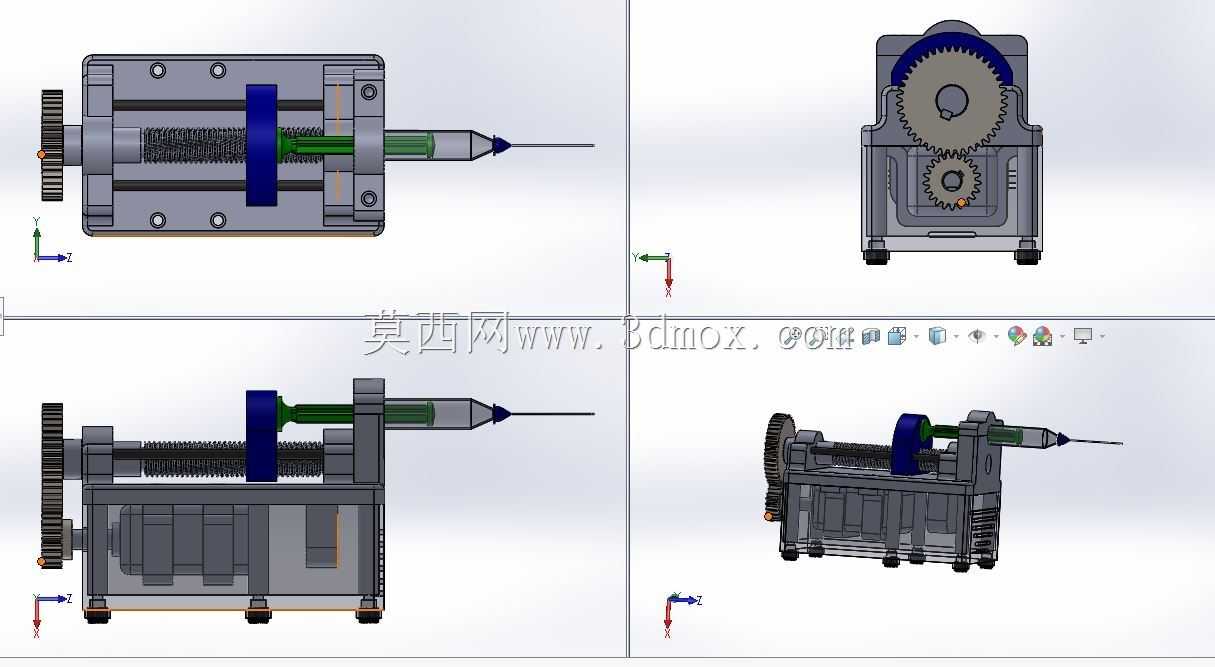

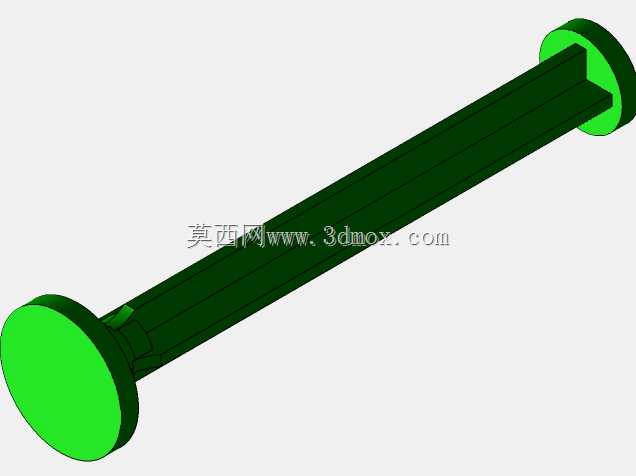

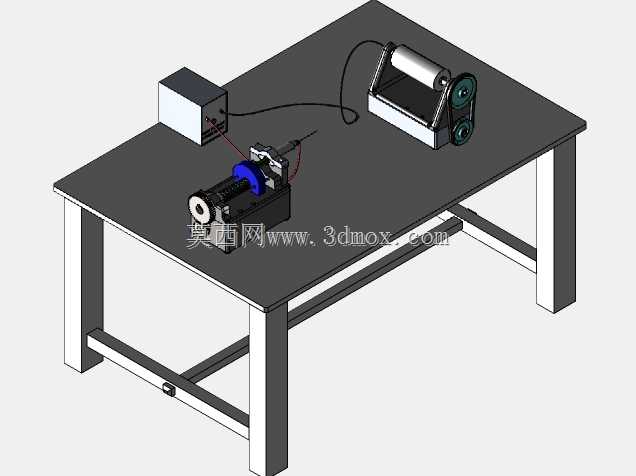

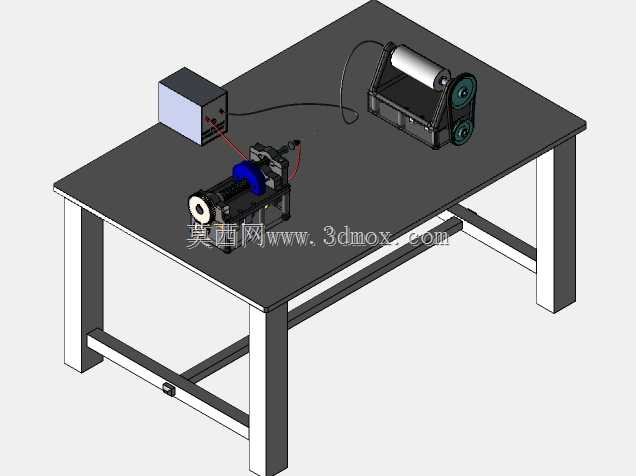

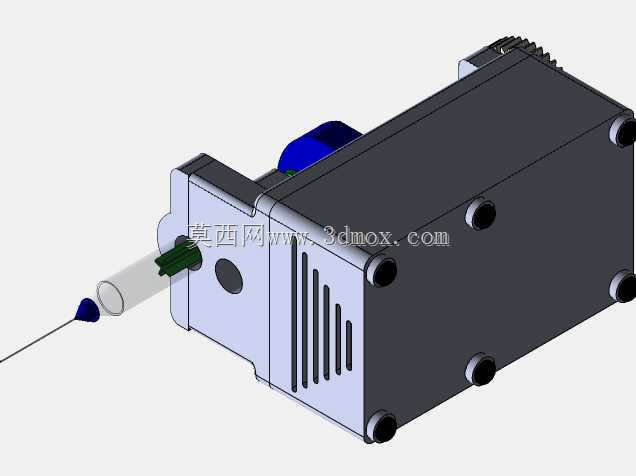

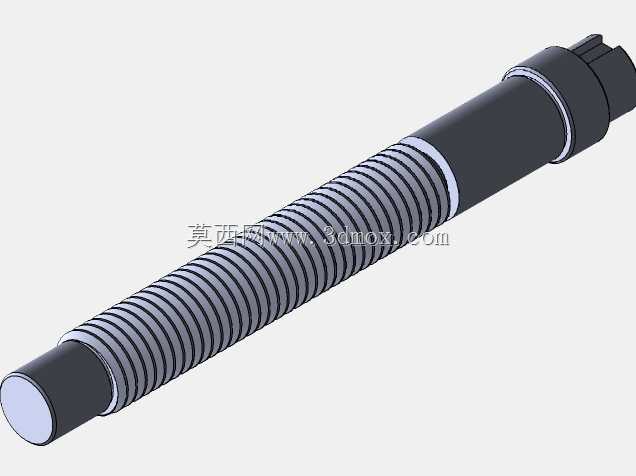

　　这套桌面型静电纺丝装置主要面向高校材料实验室、小微新材料研发团队的纳米纤维制备场景，可用于小批量制备聚合物纳米纤维膜，支撑过滤材料、生物医用敷料、柔性传感基材的前期配方验证与工艺摸索，无需搭建大型工业纺丝产线，在常规实验台面上即可完成全部纺丝作业。装置整体采用分体式布局，将高压发生单元、纺丝注射推进单元、纤维收卷单元独立布置在木质工作台面上，各单元之间通过高压线缆连接，既避免高压模块与运动机构的电磁干扰，也方便操作人员根据实验需求快速调整各组件的相对位置，适配不同溶剂体系、不同接收距离的纺丝工艺要求。纺丝推进单元采用丝杆推进结构，可精准控制注射器的推注速度，保证纺丝液流量稳定，避免出丝不均、液滴滴落的问题，

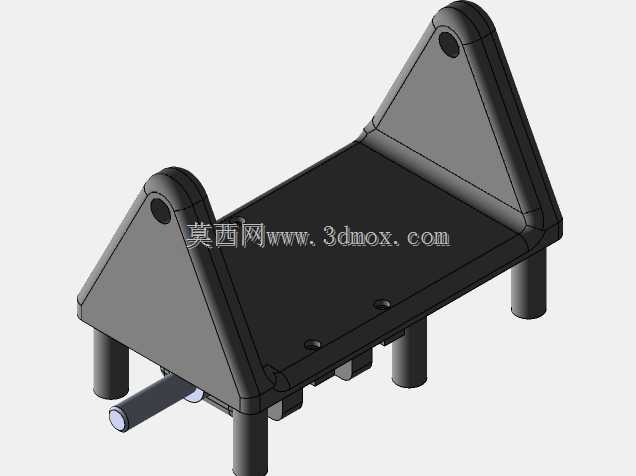

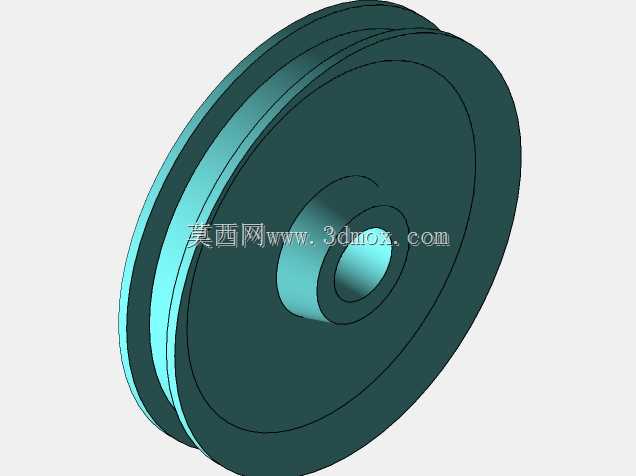

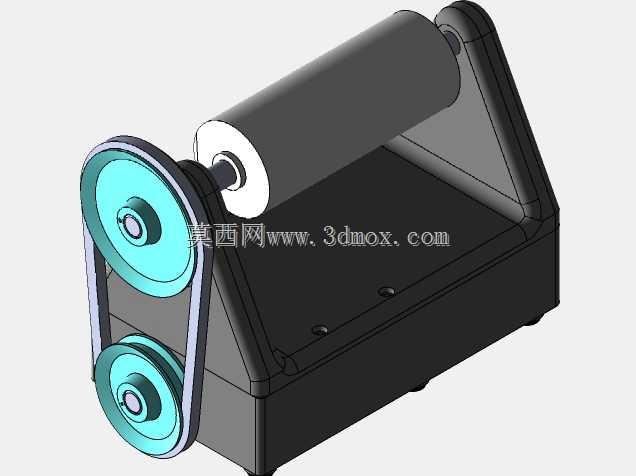

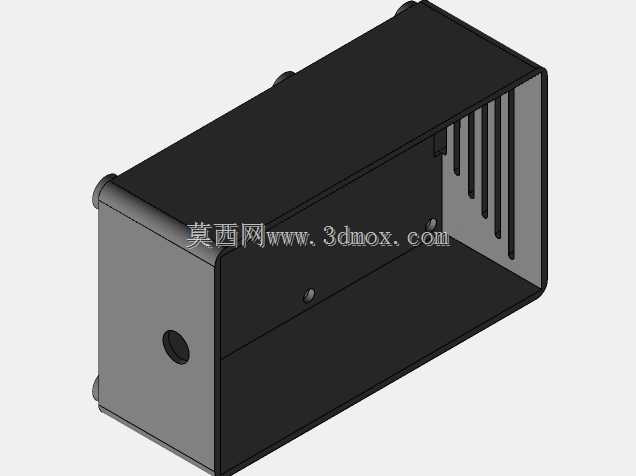

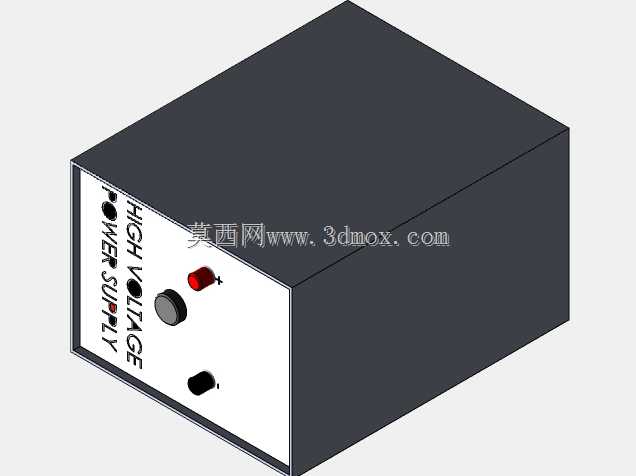

　　前端针头夹具可适配不同规格的平口针头，满足不同粘度纺丝液的出丝需求；高压发生单元集成了电压调节与过载保护模块，输出电压可在常规纺丝所需区间内连续调节，外壳采用绝缘阻燃材质，接线端做了防误触绝缘处理，降低实验操作的触电风险。纤维收卷单元采用双辊式收卷结构，可实现连续收丝，辊筒转速可根据纺丝速度匹配调整，既可以收集无序纤维膜，也可通过调整辊速制备取向纤维，收卷辊的拆装结构做了快拆设计，方便实验结束后快速取下收集到的纤维样品，无需额外工具辅助。整套装置的安装边界完全适配常规标准实验台的台面尺寸，各单元底部都做了防滑减震处理，工作时不会因为机构振动出现位移，各运动部件的外露部分都做了安全防护，避免操作人员误触运动结构。

　　设计过程中充分考虑了实验场景的操作习惯，将高压调节旋钮、推进速度调节旋钮、收卷转速调节旋钮都布置在各单元的正面操作区，操作人员坐在实验台前无需起身即可完成全部参数调整，各连接线缆的长度预留了足够的调整余量，支持在10到25厘米的范围内灵活调整针头与收卷辊之间的距离，覆盖绝大多数静电纺丝工艺的接收距离要求。装置的结构件多采用标准型材与通用机加工件，后期维护更换配件成本较低，针对纺丝过程中可能出现的溶剂挥发问题，各电子元件的接线端都做了防腐蚀涂层处理，避免长期接触有机溶剂蒸汽出现接触不良的问题。
