手持式非接触红外测温枪结构设计

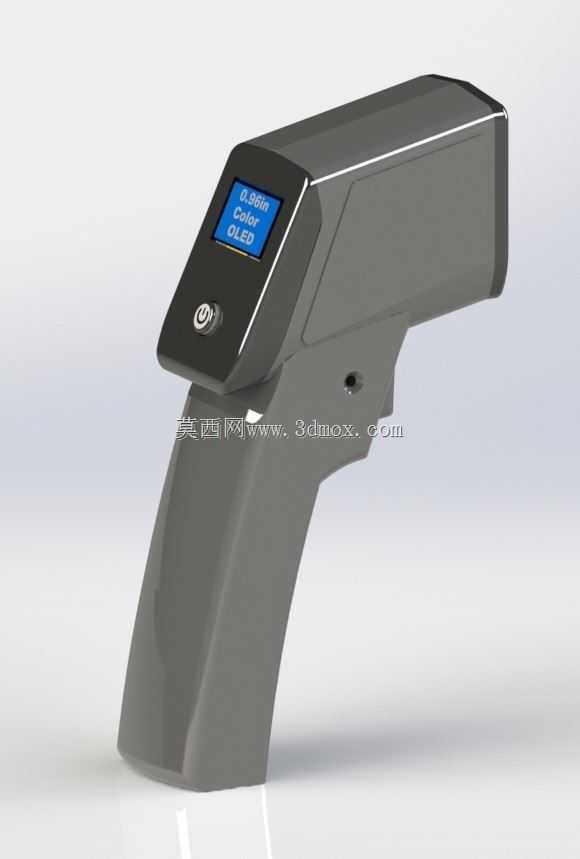

　　这款手持测温设备的结构设计完全围绕单人单手操作的使用逻辑展开，枪式握持的曲面手柄做了多段弧度拟合，贴合成年人手掌自然握持时的指关节弯曲形态，握柄壁厚控制在2.2mm，既保证3D打印成型后的结构强度，又不会因壁厚过大导致握持笨重，整机重心落在握柄上方15mm处，长时间举持检测也不会出现腕部疲劳。设备前端集成的激光二极管发射轴线与红外测温传感器的接收视场轴线完全重合，在10cm到50cm的常用测温距离下，激光指示点刚好落在传感器有效测温区域的中心位置，避免测温时出现瞄准偏差，这部分的同轴度公差在建模时控制在0.1mm以内，防止装配后出现指示偏移。机身上部嵌入的OLED显示屏做了15度的仰角设计，使用者握持设备对准被测对象时，

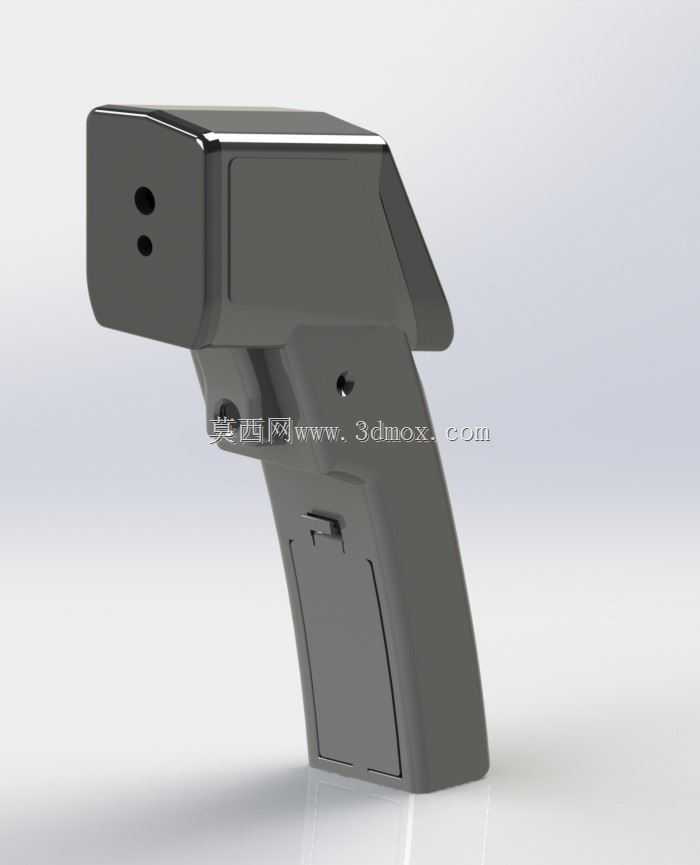

　　视线自然下垂即可清晰读取屏幕显示的温度数值，不需要刻意调整手腕角度翻转设备查看读数，屏幕周边做了0.8mm的凸台防护，避免日常放置时屏幕表面被硬物刮擦。设备侧面预留的小孔是红外传感器的环境温度补偿通口，建模时特意将通口位置设置在远离手柄握持区的机身上侧，避免手掌握持时遮挡通口导致环境温度采集不准，影响最终测温精度。设备的内部腔体做了分仓设计，前端仓体放置红外测温传感器与激光发射模块，中部仓体放置主控电路板与电池仓，尾部仓体预留走线空间，各仓体之间设置2mm宽的走线槽，所有内部筋位都做了R0.5的圆角处理，既减少3D打印时的应力集中，也避免装配时刮伤线材。手柄底部做了可拆卸的电池盖结构，采用卡扣式连接，不需要额外螺丝固定，

　　更换电池时只需按压卡扣即可打开电池盖，卡扣的配合公差做了0.2mm的间隙设计，保证多次拆装后依然有足够的卡紧力，不会出现松脱。设备外壳的所有外表面都做了哑光质感的面处理，没有尖锐棱角，所有边角都做了R2以上的圆角过渡，日常使用中不会划伤操作人员手部，整机的外形尺寸控制在170mm×110mm×45mm范围内，可以轻松放入普通工具包或者工作服口袋中携带，适合社区防疫、厂区入口检测、门店体温筛查等多种需要快速移动测温的场景，不需要固定安装位置，操作人员拿起设备即可快速完成测温工作，检测响应时间控制在1秒以内，能够满足大流量人群快速通过时的测温需求。
