家用影音设备红外遥控器结构设计

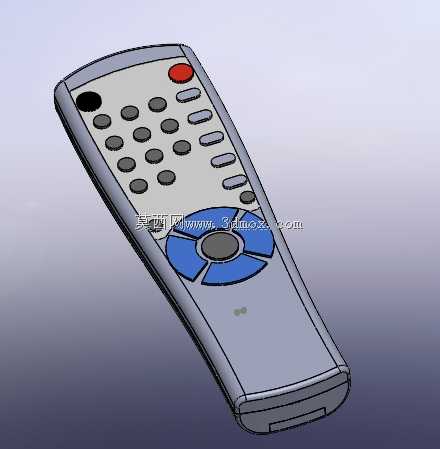

　　日常家用场景里，这类红外遥控器是影音播放设备、空调、机顶盒等家电的核心交互配件，用户无需起身靠近设备本体，在3-8米的有效遥控范围内，通过按键触发红外编码信号，就能完成设备开关、功能切换、参数调节等操作，大幅提升家电使用的便捷性。从结构设计层面来看，整体采用符合人体工学的弧面收腰造型，握持时手掌弧度与壳体曲面自然贴合，长时间握持操作不易产生硌手的疲劳感，壳体边缘做了R1.2-R2mm的圆角过渡，既避免注塑成型时的尖角应力集中问题，也能防止日常使用中磕碰划伤用户手部。按键区域做了明确的功能分区，顶部单独设置的红色按键为电源开关键，与下方的数字功能按键、方向导航按键形成视觉与触觉上的区分，用户盲操作时可通过按键的位置、

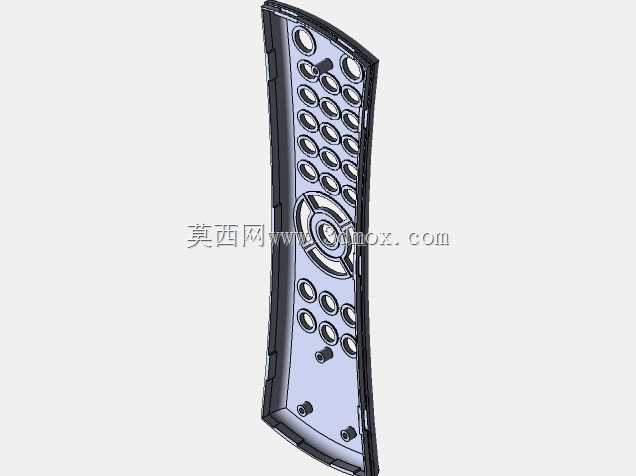

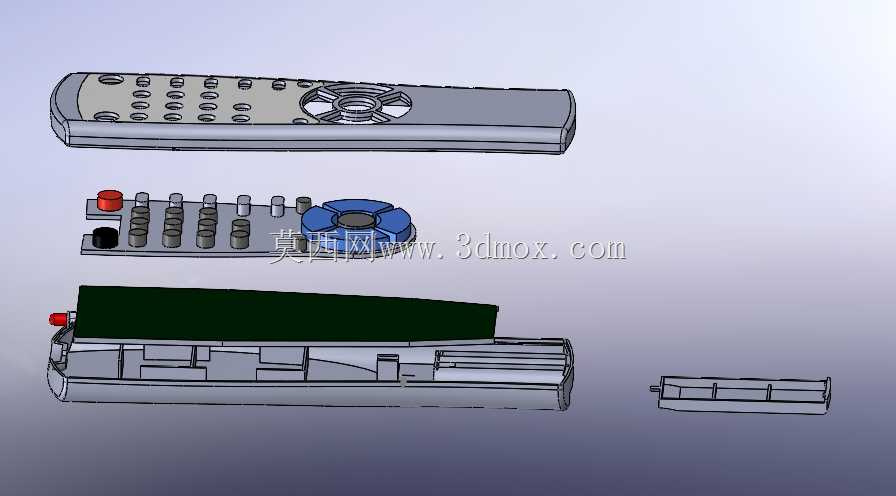

　　大小差异快速识别对应功能，其中四向导航键采用环形蓝色分区设计，中心设置确认按键，符合多数用户的操作习惯，按键的触发行程设计在0.8-1.2mm区间，触发压力控制在1.2-1.8N，兼顾按压反馈的清晰度与长时间操作的舒适度。壳体采用上下扣合的装配结构，内部预留了红外发射头、PCB电路板、7号电池仓的安装空间，红外发射头布置在壳体前端的居中位置，发射角度覆盖水平±30°、垂直±15°的范围，保证常规家居摆放场景下信号不会被遮挡，电池仓设置在壳体尾部，采用滑盖式仓盖结构，无需额外螺丝固定，方便用户自行更换电池。整体外形长度控制在160mm左右，宽度最宽处为55mm，厚度最厚处为22mm，整体重量控制在80g以内（不含电池），

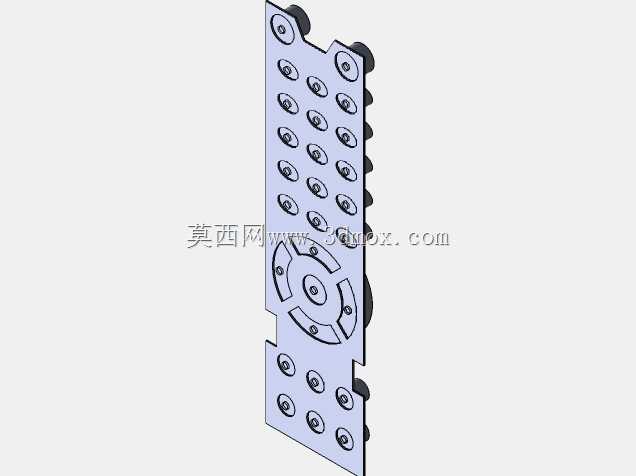

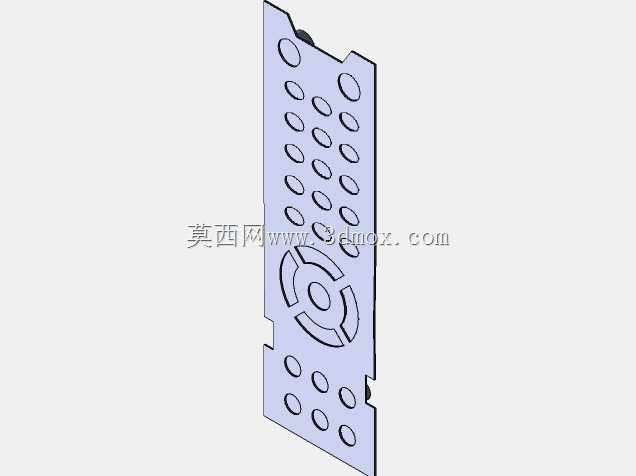

　　适配多数成年人的单手握持尺寸，壳体壁厚设计为1.8mm，采用ABS注塑成型工艺，表面做细晒纹处理，既提升握持的摩擦力防止滑落，也能减少日常使用中指纹、划痕的残留。结构设计时充分考虑了日常跌落的防护要求，壳体内部在PCB板对应位置设置了0.5mm高的支撑筋，按键下方设置了弹性硅胶垫的安装定位柱，既可以保证按键按压时的回弹手感，也能在1米高度自由跌落时缓冲冲击力，避免内部元器件移位损坏。前端红外发射窗口处预留了透明PC镜片的安装卡槽，镜片与壳体采用卡扣配合，装配间隙控制在0.1mm以内，既保证红外信号的穿透率，也能防止灰尘进入壳体内部。
