格构式桁架通信支撑塔架结构

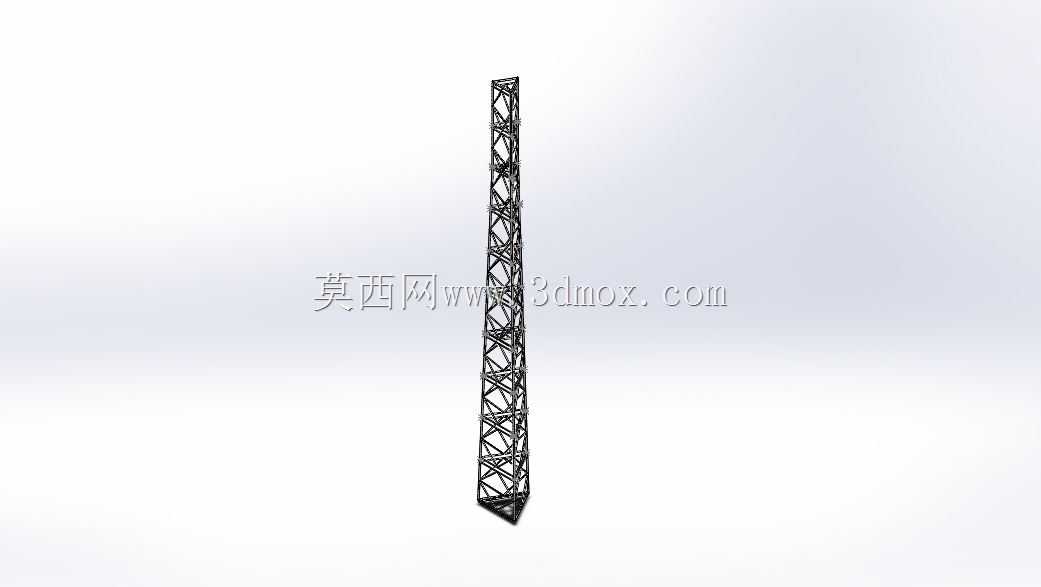

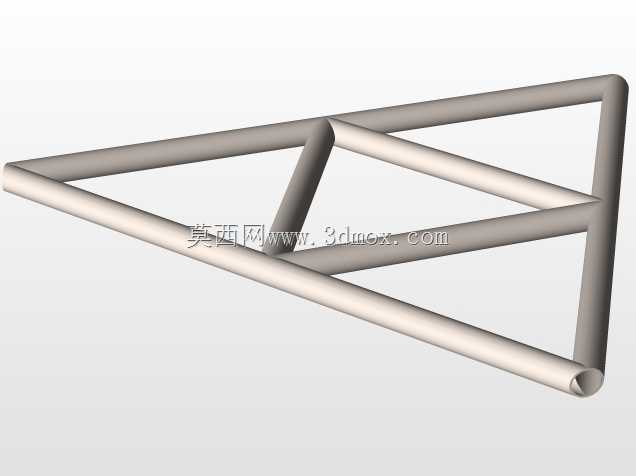

　　该模型呈现的是一种典型格构式桁架塔架，主体由四根纵向主弦杆与多层腹杆交叉连接构成，沿高度方向形成连续稳定的空间受力体系。塔架底部截面相对较宽，向上保持近似等截面收分，整体细长挺拔，适合在有限占地条件下获得较大架设高度。腹杆采用三角形布置，可将水平风载、设备荷载及安装检修荷载有效传递至主弦杆，并通过节点分散到底部支座。这种结构形式自重较轻、材料利用率高，镂空率大，能够显著降低迎风面积，减少强风环境下的倾覆力矩。从实际用途看，这类塔架常用于通信天线、小型监测设备、传感器或照明装置的高位承载，也可作为临时观测、场地边界监控及工业厂区信号补盲的支撑结构。顶部可根据设备外形预留安装平台或抱杆接口，中部可设置爬梯、走线通道及维护平台，

　　底部则需要与预埋件或地脚螺栓形成可靠锚固。设计时需重点控制长细比、节间尺寸与杆件截面匹配关系，避免局部失稳；节点区域应保证腹杆与弦杆传力直接，减少偏心。安装边界方面，塔架落地尺寸决定基础开挖范围，底部法兰或支座孔位需与土建基础协同定位；周边应留出吊装作业空间，并考虑缆风绳或临时支撑的固定位置。三维建模过程中，杆件中心线、节点板、端部连接面需要保持一致，便于后续生成工程图、统计材料用量并进行干涉检查。对于选型人员而言，该结构可直观验证塔架高度、截面宽度与设备挂载位置之间的空间关系，也能为风荷载分析、连接节点细化和基础方案对比提供清晰的几何依据。
