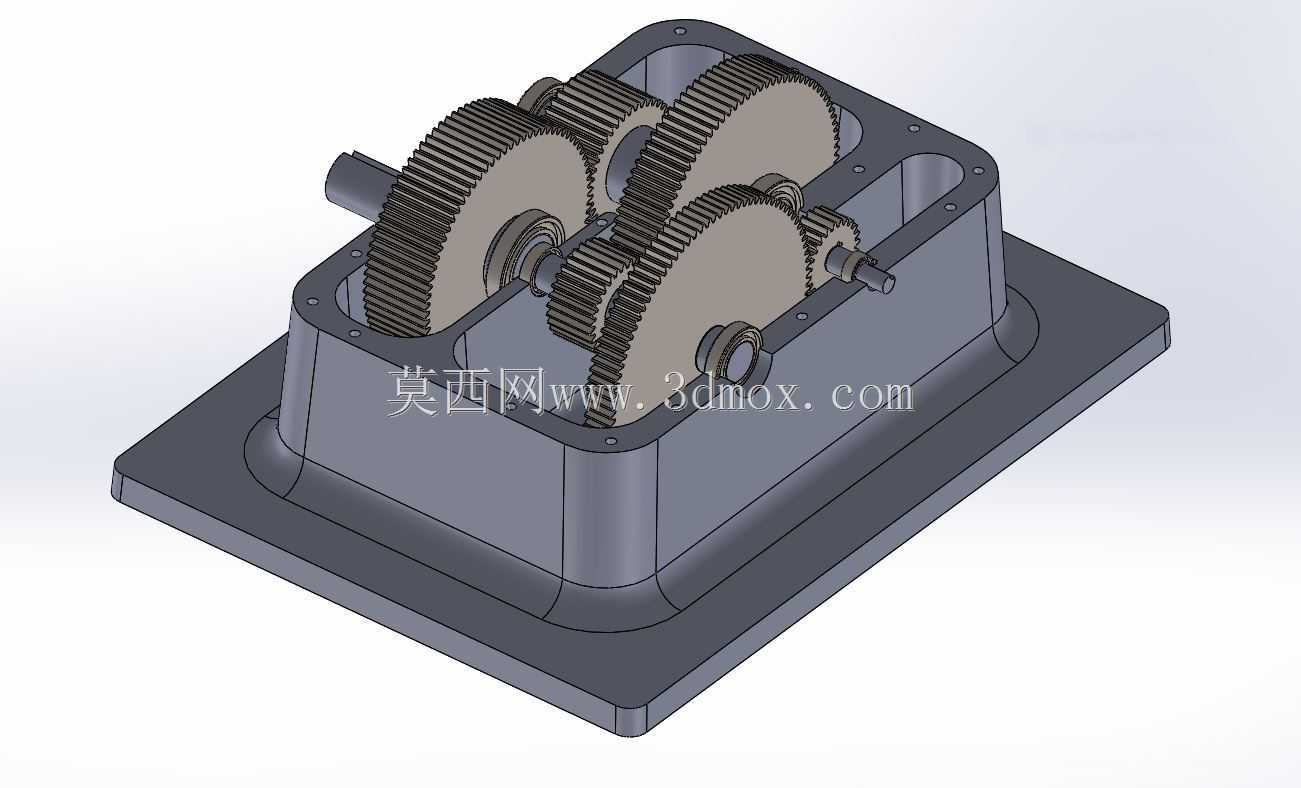

透明外壳直齿一级齿轮传动箱结构

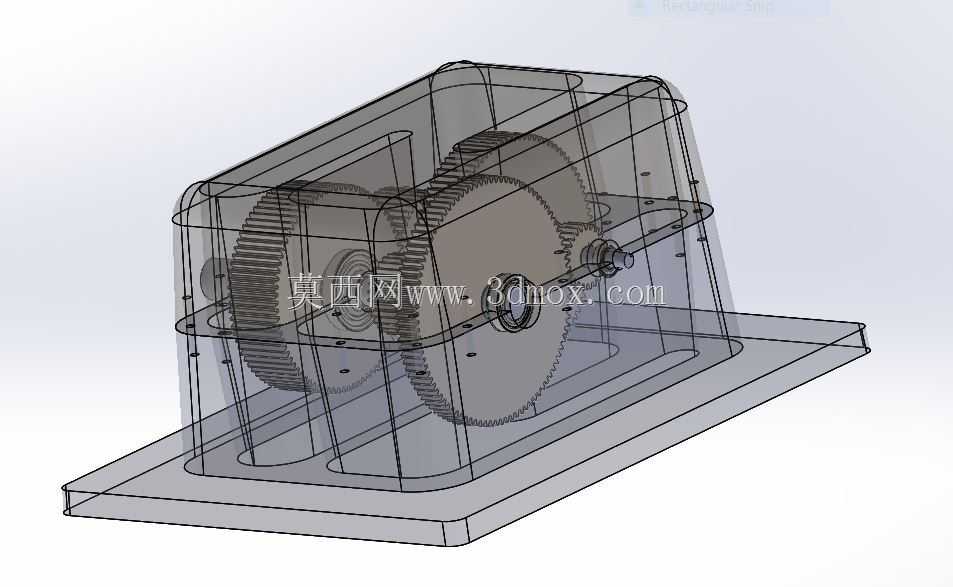

　　这款齿轮传动箱采用一级直齿圆柱齿轮啮合结构，整体为卧式安装布局，外部设置半透明防护外罩，可直接观察内部齿轮啮合运行状态，在教学演示、小型自动化设备动力传输场景中十分适用。从实际应用场景来看，这类小规格齿轮箱常配套在小型输送线、教学实验台、精密检测设备的动力输入端，用来匹配伺服电机或小型调速电机的输出转速，将电机端的高转速降低至工作机构需要的转速区间，同时放大输出扭矩，满足负载端的动力需求。

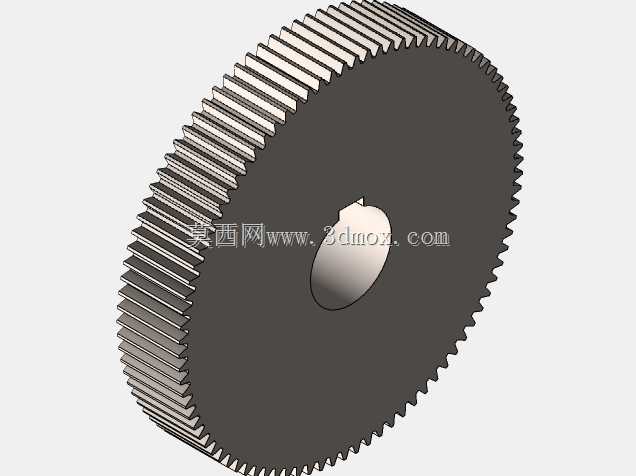

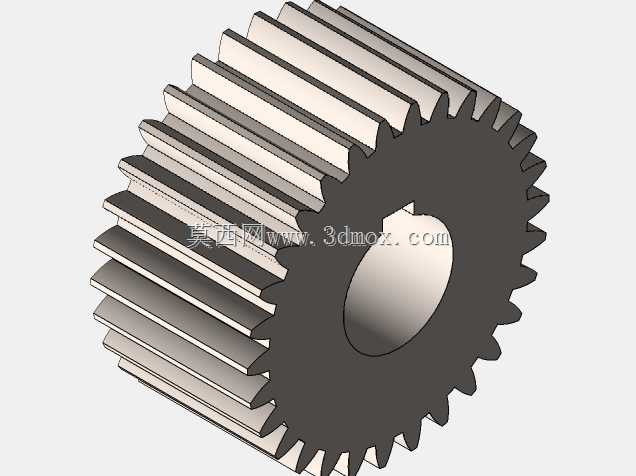

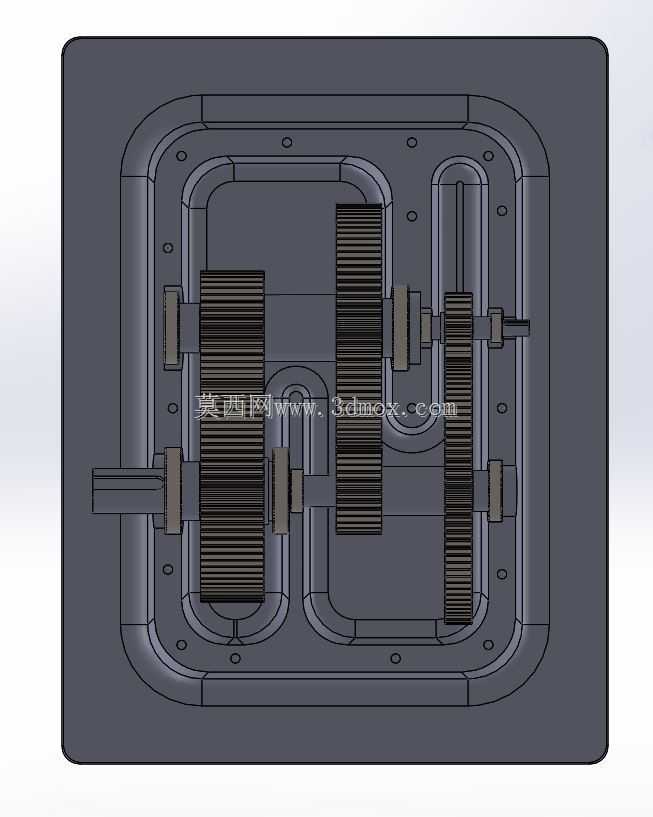

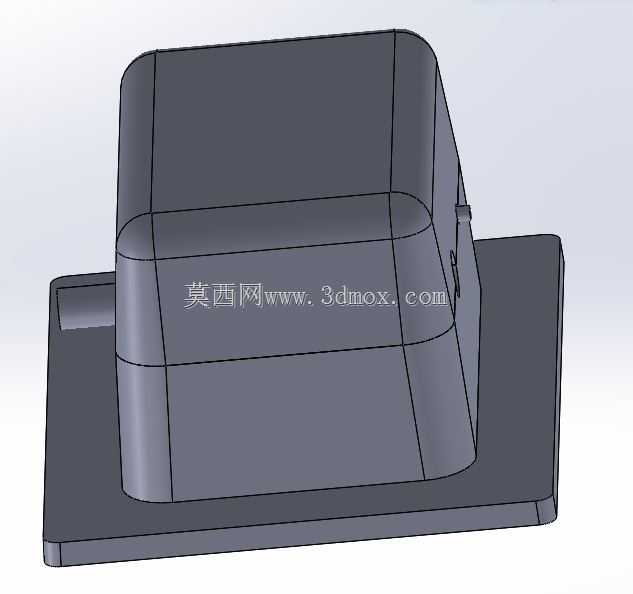

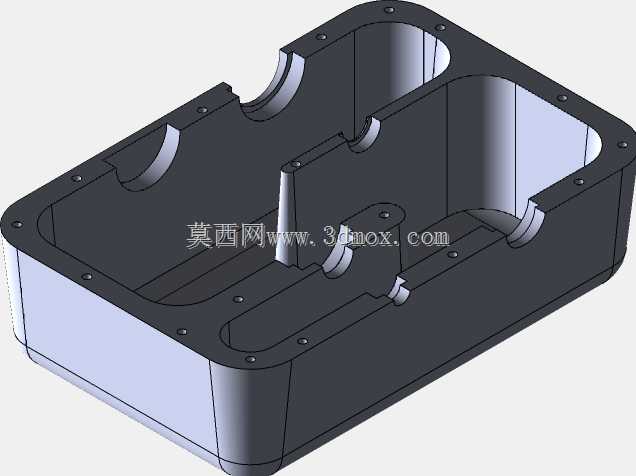

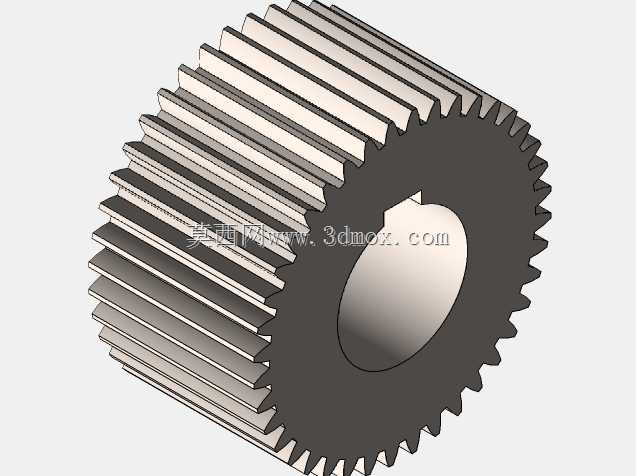

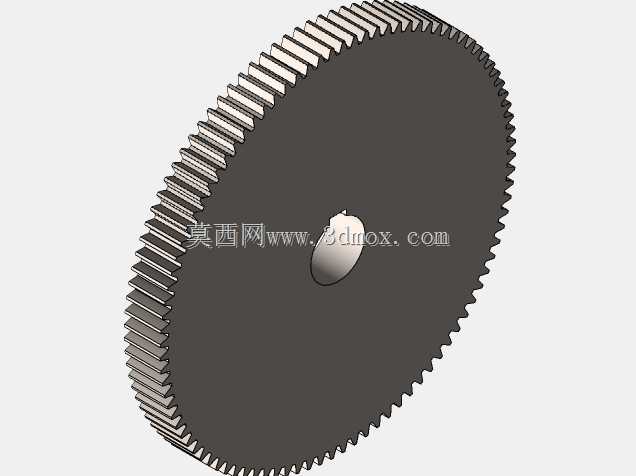

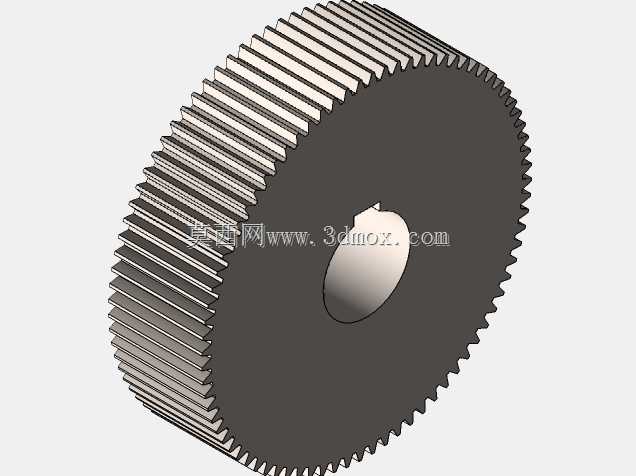

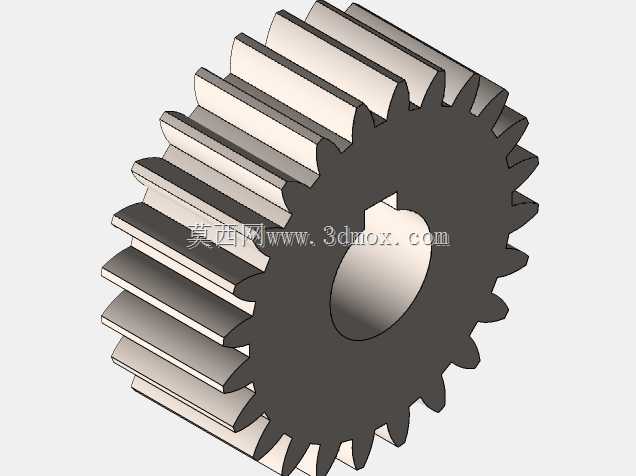

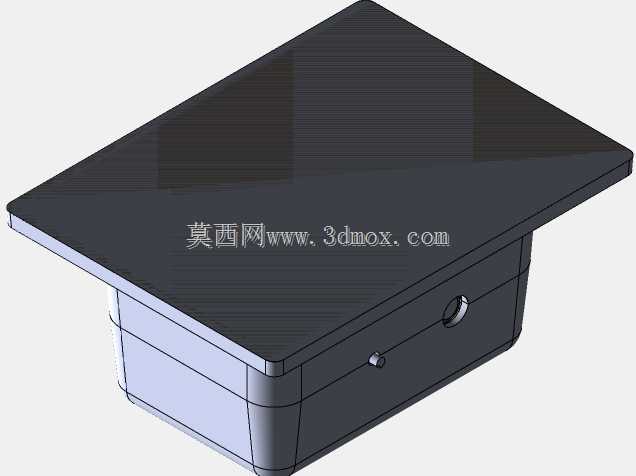

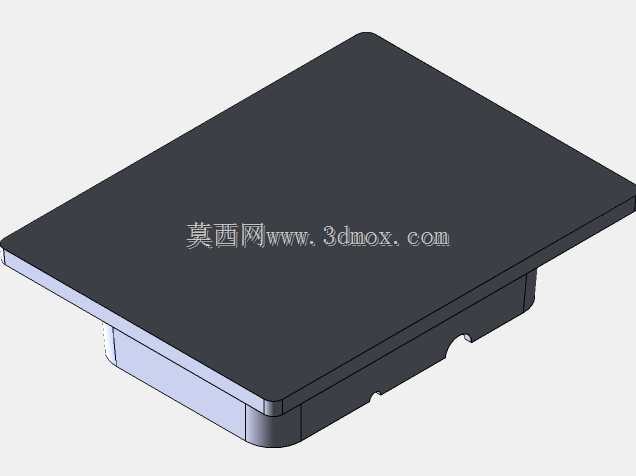

　　设计层面上，箱体采用一体式底座加侧装支撑板的结构，两根平行传动轴分别通过轴承座固定在两侧支撑板上，输入轴伸出箱体侧端用于连接动力源，输出轴可根据安装需求选择单侧或双侧伸出，适配不同的负载连接方式。齿轮参数匹配上采用标准渐开线直齿圆柱齿轮，啮合重合度满足平稳传动要求，齿侧间隙控制在常规传动允许范围内，既保证传动过程无卡滞，也不会因间隙过大造成传动回差超差。透明外罩采用卡扣加螺栓的固定方式，既可以在运行时阻挡齿轮啮合带出的润滑脂飞溅，也能避免外部杂物落入啮合区域造成齿轮损伤，日常检查时无需完全拆解外罩即可观察齿面磨损、润滑脂状态，大幅降低日常维护的工作量。

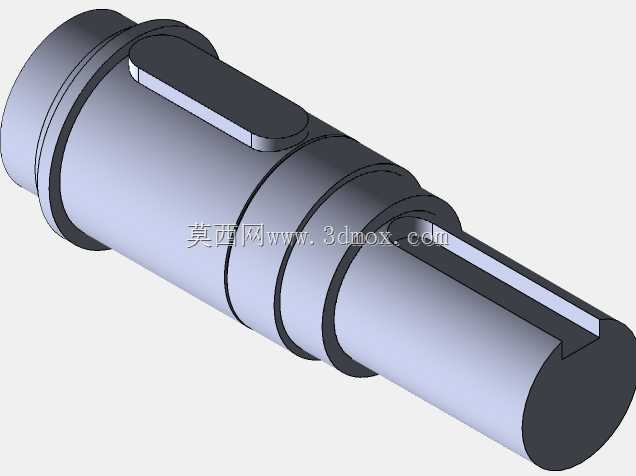

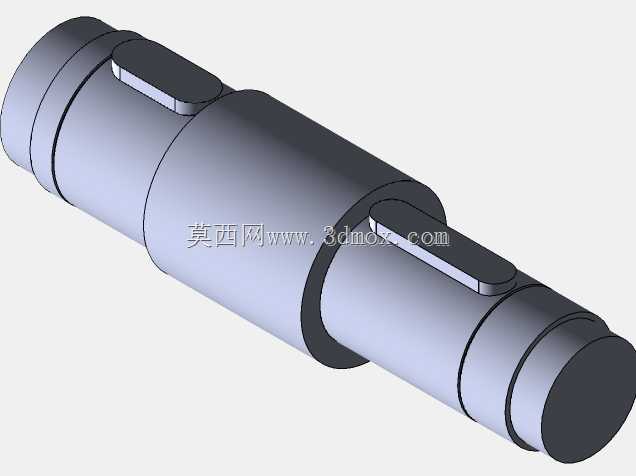

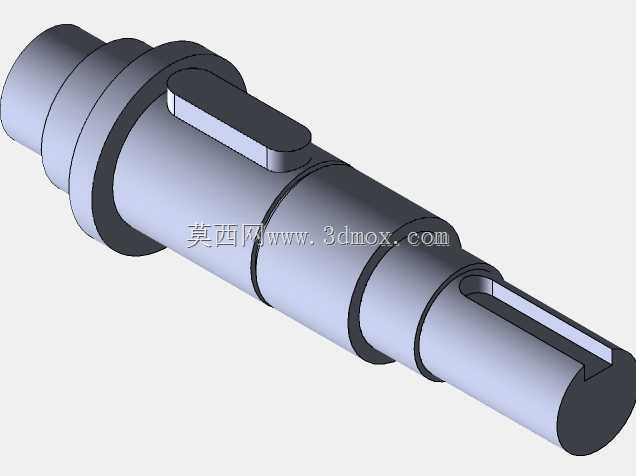

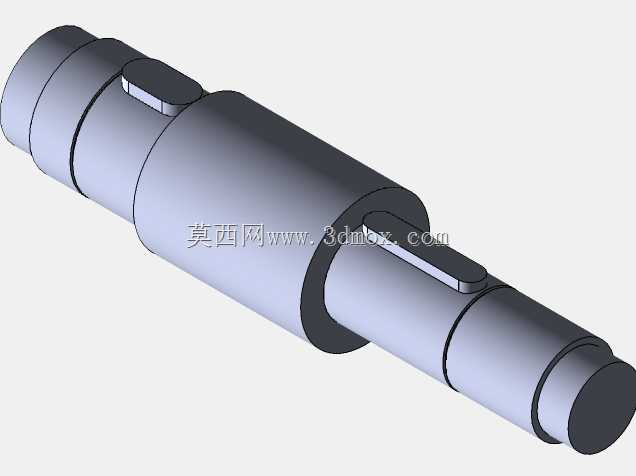

　　安装边界方面，底座为带安装孔的平板结构，安装孔位沿底座长边对称布置，可直接通过螺栓固定在设备安装平台上，输入轴与输出轴的中心高保持统一基准，和配套动力单元、工作机构的轴系对齐时无需额外调整高度垫块，能有效缩短设备装配时的轴系找正时间。箱体内部预留了润滑脂存储空间，齿轮下半部分可浸入润滑脂中实现飞溅润滑，长时间运行时无需额外加装复杂的油路润滑系统，整体结构紧凑，占用安装空间小，适合在安装空间受限的小型设备中布置。传动轴的轴伸端设置有标准轴肩和键槽，可通过平键连接联轴器或带轮，动力传递过程中无打滑风险，轴端预留的螺纹孔可用于安装轴端挡圈，防止传动件轴向窜动。整体结构没有冗余设计，所有支撑结构都围绕齿轮啮合的受力点布置，支撑板的厚度经过受力校核，满负载运行时不会出现支撑板变形导致的轴系偏斜，能长期保持齿轮的正确啮合位置，延长齿轮和轴承的使用寿命。
