方形法兰安装式填料函密封结构

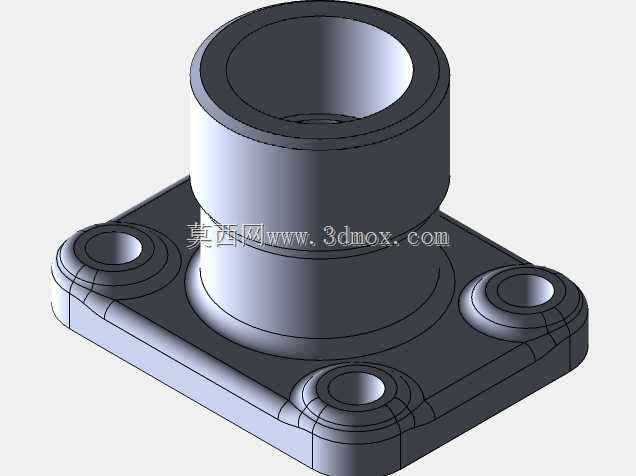

　　这类带方形安装法兰的填料函结构，常应用在需要贯穿杆件做动密封或静密封的工业场景中，比如流体输送管路的阀杆穿出部位、小型压力容器的测温测压元件安装位、往复运动轴的穿出密封段，核心作用是填充杆件与安装基座之间的环形间隙，阻断内部介质向外泄漏，同时阻挡外部粉尘、水汽进入设备腔体。从结构设计来看，底部采用方形法兰作为安装基准，四个角预留沉头安装孔，安装时可直接贴合基座平面，通过螺栓锁紧固定，相比圆形法兰，方形结构在小尺寸安装空间里更易定位，拧紧螺栓时不会带动主体跟转，对安装面的加工精度要求更友好，适配厚度10-20mm的安装面板，法兰边的圆角过渡设计能减少应力集中，避免长期受介质压力或振动影响出现法兰根部开裂。

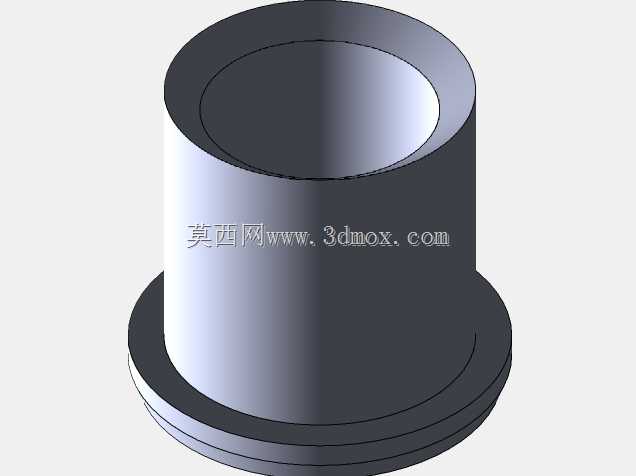

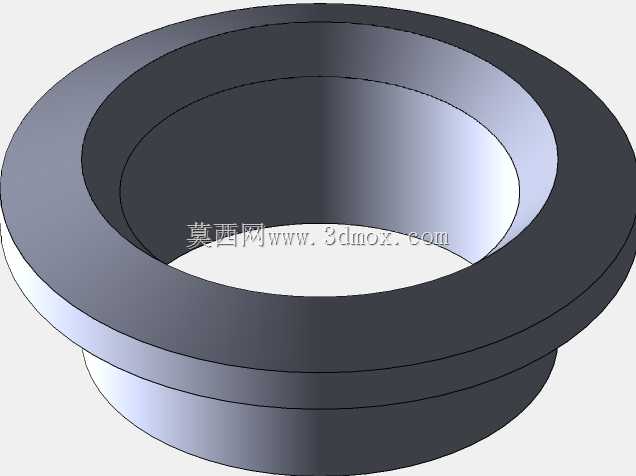

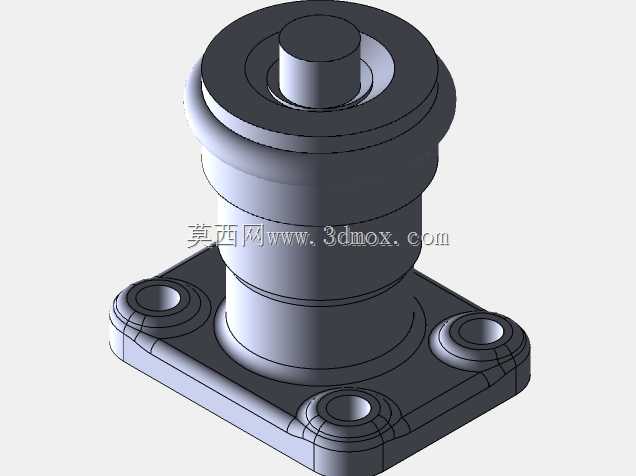

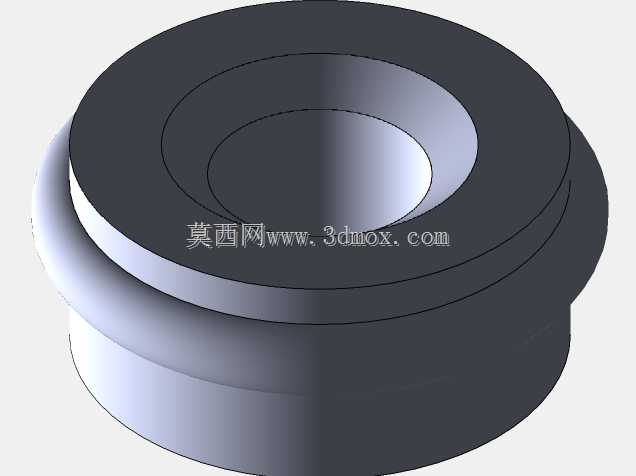

　　主体部分采用阶梯式圆柱腔体结构，内部预留多层填料填充空间，可根据密封压力等级选择不同材质的填料盘根，低压工况下可选用聚四氟乙烯填料，中压工况可搭配石墨盘根组合使用，腔体上部预留压盖安装位，通过压紧压盖即可挤压填料产生径向形变，抱紧穿过的杆件实现密封，后期填料磨损后只需重新压紧压盖或更换填料即可，维护成本远低于整体式密封结构。设计时优先考虑了安装边界的适配性，主体圆柱段外径小于法兰对角线长度，安装时不需要在基座上开过大的过孔，法兰背面设计有0.5mm深度的密封槽，可加装O型圈实现法兰与安装面之间的静密封，避免介质从安装缝隙渗漏。中心贯穿孔的尺寸公差按H7精度设计，适配对应直径的光轴、测杆或阀杆，杆件与孔壁的单边间隙控制在0.1-0.

　　2mm，既保证杆件活动顺畅，又不会因为间隙过大导致填料被挤入缝隙造成异常磨损。整体结构没有复杂的异形曲面，加工时可直接采用棒料车削成型，法兰部分可通过铣削加工完成，适合小批量加工生产，建模时所有过渡圆角、沉孔深度、腔体台阶尺寸都按实际加工工艺预留余量，没有出现无法落地的理想化结构，可直接用于工程出图或3D打印样件验证。在实际选型时，需要根据穿过杆件的直径、工作介质压力、安装空间尺寸确认法兰孔距与主体高度，该结构的法兰孔距采用通用标准间距，可直接替换同规格的老旧填料函部件，不需要重新改造安装基座，适配性较强。
