法兰连接手动蒸汽截止调节阀结构

　　这款手动蒸汽阀主要面向饱和蒸汽、低压过热蒸汽输送管路的流量调节场景，常见于化工生产车间的蒸汽分配站、食品加工线的蒸汽加热支路、印染设备的蒸汽输入段，也可作为中小型供暖锅炉主蒸汽管路上的旁通调节部件，适配公称压力不超过1.6MPa的中低压蒸汽输送工况。从实际使用逻辑来看，该阀的核心作用是在系统运行过程中，通过手轮操作改变阀瓣的开启高度，灵活调整入口蒸汽的通流面积，既可以实现支路蒸汽的通断控制，也能根据下游用汽设备的实际需求，动态调节蒸汽供给量，避免蒸汽过量供给造成的能源浪费，或是供汽不足导致的加热效率下降。

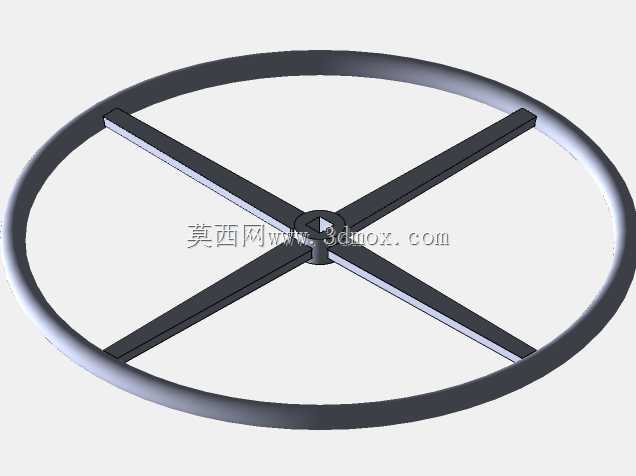

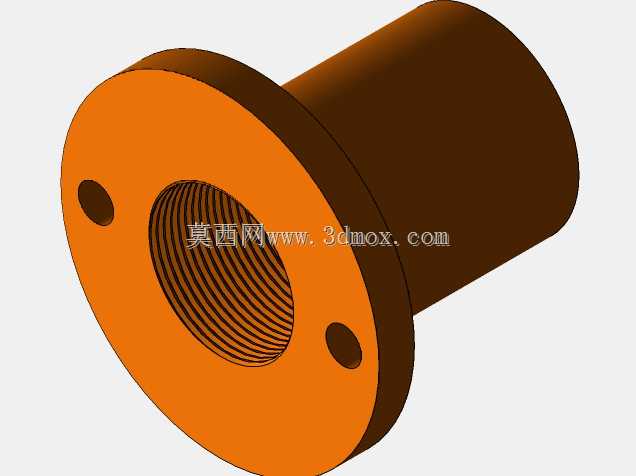

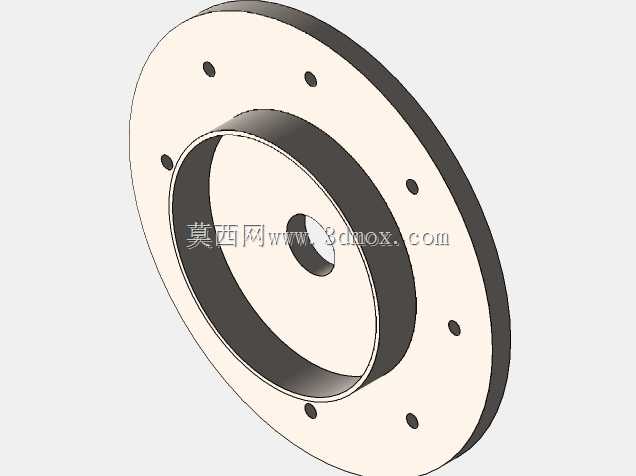

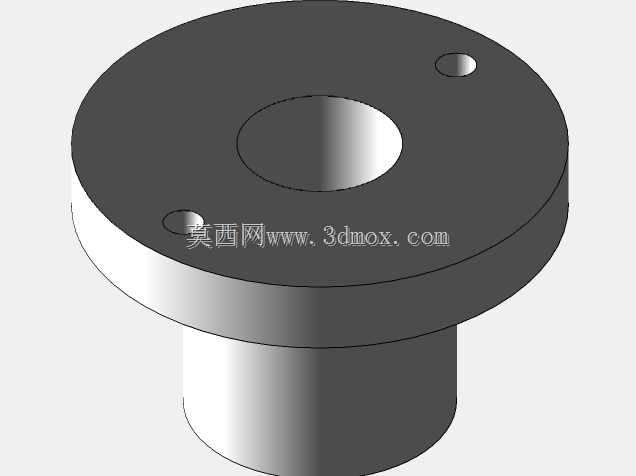

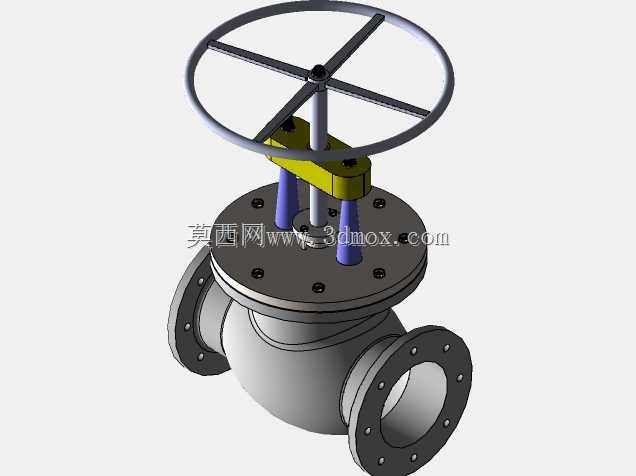

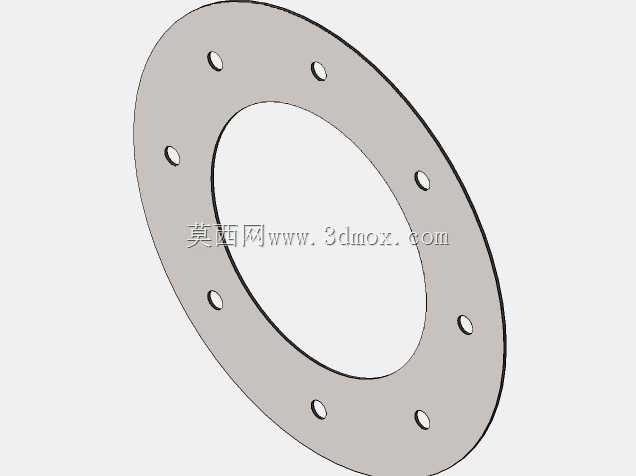

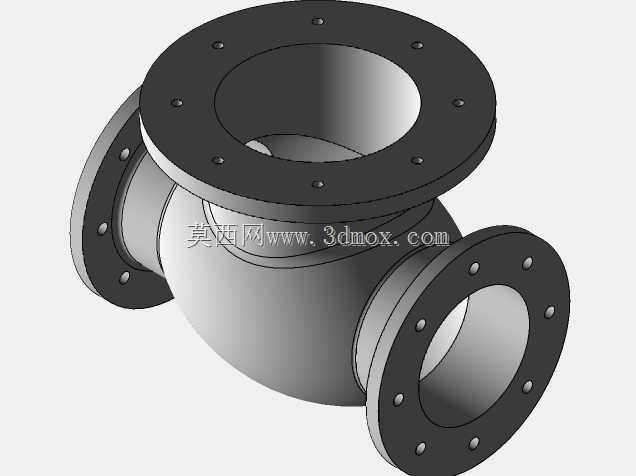

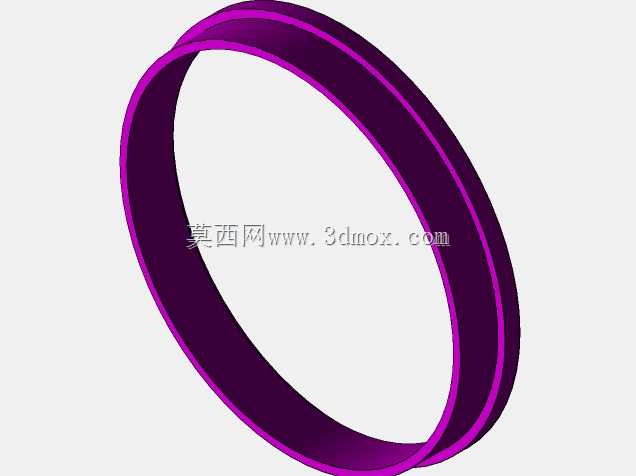

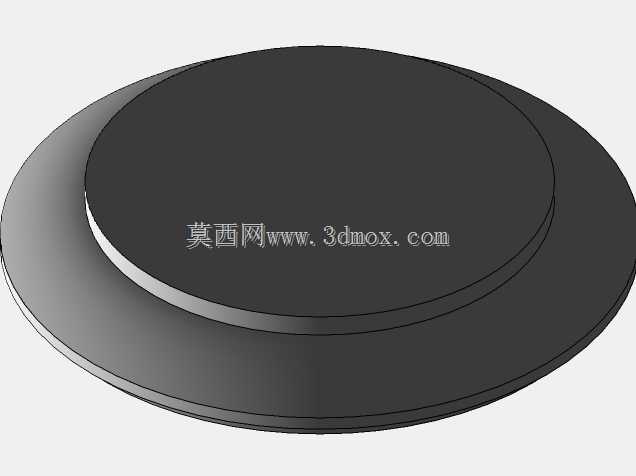

　　结构设计上，该阀采用直通式法兰连接结构，阀体为流线型铸造成型，流道过渡平缓，能够减少蒸汽流经时的阻力损失，降低阀内的湍流噪音与冲蚀速率。顶部操作端采用十字辐条式手轮，相比实心圆盘手轮，在同等操作力矩下重量更轻，操作人员戴劳保手套操作时也能获得足够的施力接触点，手轮与阀杆之间通过阀杆螺母传递扭矩，阀杆处设置了填料密封结构，配合压盖的均匀压紧，能够长期耐受蒸汽的高温工况，避免阀杆位置出现蒸汽泄漏。阀盖与阀体之间采用法兰螺栓连接，中间设置密封垫片，方便后期检修时更换内部密封件与阀瓣组件，两侧连接法兰的螺栓孔位、密封面尺寸均符合通用管路法兰标准，能够直接与同公称通径的蒸汽管道配对安装，不需要额外加工过渡连接件。

　　从安装边界来看，该阀安装时需要预留足够的顶部操作空间，保证手轮全行程转动时不会与周边管线、支架发生干涉，手轮的操作高度建议设置在距离操作面1.1-1.4米区间，方便操作人员站立施力；若安装位置过高，可配套加装延伸操作杆，不建议在阀杆上额外加装长力臂扳手强行操作，避免阀杆受力过大出现弯曲变形。建模过程中对内部流道、阀瓣密封面、填料函结构都做了等比例还原，所有配合面的公差预留都符合实际加工装配要求，既可以作为管路系统三维布管时的占位模型，也能为同类型阀门的结构优化、改型设计提供参考依据，帮助设计人员提前校验安装空间、核对连接尺寸，减少现场安装时的干涉问题。
