双法兰连接式旋塞阀芯结构设计

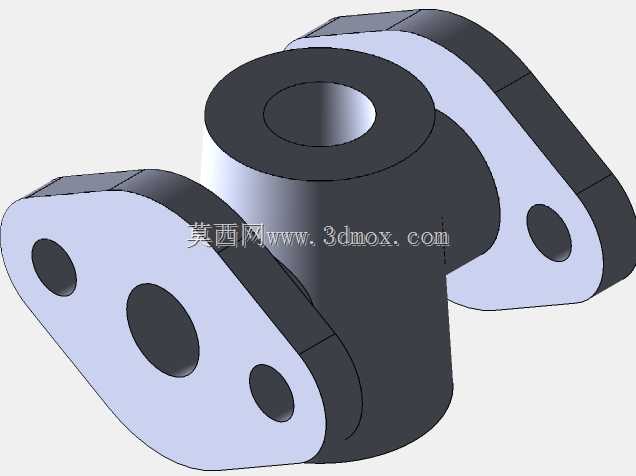

　　在工业流体管路控制系统中，旋塞类阀件凭借启闭行程短、流阻小的特性，广泛应用于低压工况下的介质通断控制场景，本次设计的双法兰连接旋塞阀芯，是旋塞阀实现介质截断与导通功能的核心执行部件。从实际安装适配性来看，该结构两侧的法兰安装面采用对称式腰型轮廓设计，每个法兰面预留三个安装孔位，中心大孔为介质流通通道，两侧小孔用于穿设连接螺栓，可直接与管路端的配对法兰完成贴合紧固，安装时无需额外设计转接结构，适配公称通径匹配的低压水、油类介质管路，常见于小型给排水支路、润滑系统油路的通断控制工位。设计过程中优先考虑了阀芯转动的同轴度要求，中部的圆柱回转体作为旋塞的转动配合段，与阀体的密封腔内壁保持均匀的配合间隙，

　　避免转动过程中出现卡滞或单侧磨损过量的问题，两侧法兰的安装端面与中部回转体的轴线垂直度公差控制在合理范围内，确保安装后法兰面与管路端面贴合严密，减少介质渗漏的风险。从功能特性来看，该阀芯采用直通式流道设计，介质流经时的流向无剧烈转向，相比角式结构流阻损失降低约三成，适合对管路压力损失控制有一定要求的工况；阀芯的密封配合面做了等壁厚设计，在保证结构强度的前提下尽可能缩减了整体重量，转动操作时的扭矩更小，无需配套大规格的执行机构即可完成手动启闭操作。在安装边界的考量上，该阀芯的整体外轮廓尺寸适配常规小通径旋塞阀的内部腔体空间，两侧法兰的孔位间距符合通用管路法兰的安装尺寸规范，替换同规格旧阀芯时无需改动原有管路的安装位置，

　　可直接完成备件更换；中部回转体的长度尺寸与阀体密封腔的深度匹配，装配后两端面与阀体腔的台阶面贴合，限制阀芯的轴向窜动，避免长期启闭操作后阀芯出现位置偏移导致的密封失效问题。实际工况应用中，该结构可承受常规低压管路的工作压力，配合压盖填料组件可实现阀杆处的动密封，设计时预留了填料安装的配合空间，虽然当前模型未包含填料组件，但对应的装配定位面已经按照标准填料函尺寸做了适配，后续装配时可直接填入标准密封填料完成密封结构组装，无需二次加工配合面。
