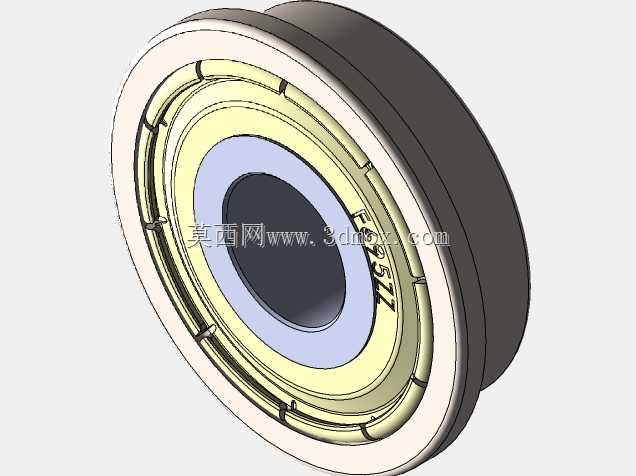

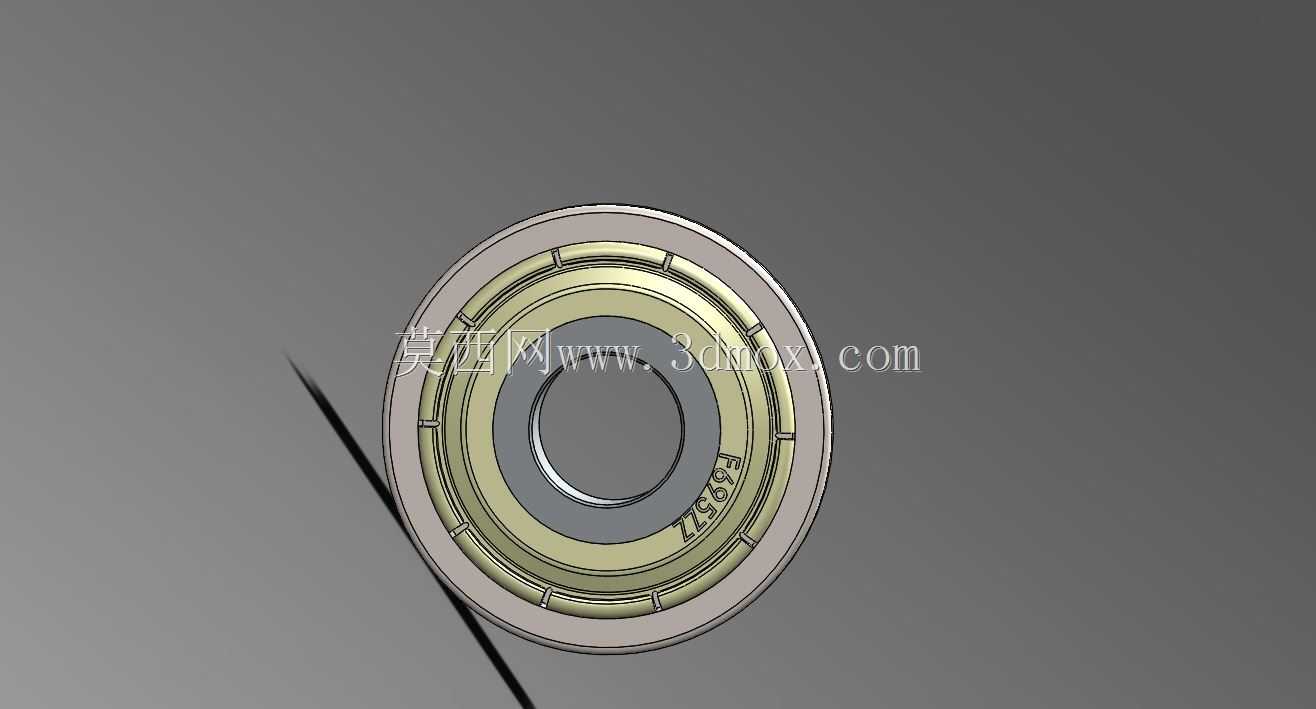

F695ZZ带法兰微型深沟球轴承结构

　　在小型精密传动结构的设计选型中，这类带法兰边的微型深沟球轴承往往承担着紧凑空间内的回转支承作用，常见于小型传感器回转机构、精密仪表传动模组、微型伺服输出端、小型医疗器械运动部件这类对安装空间、径向跳动有严格要求的场景。不同于常规无法兰的微型轴承，该轴承自带的一体式法兰边可以直接抵靠在安装座的端面，省去了额外设计轴向定位挡圈、轴肩限位结构的步骤，在轴向安装尺寸极度受限的微型设备里，能有效压缩整体结构的轴向长度，避免多余定位零件带来的装配累积误差。从实际使用的功能特性来看，双侧带防尘盖的结构可以阻挡外界细微粉尘、碎屑进入轴承滚道内部，在仪器仪表这类少有持续油脂补充的使用场景下，能长效保持内部润滑脂的洁净度，延长维护周期，

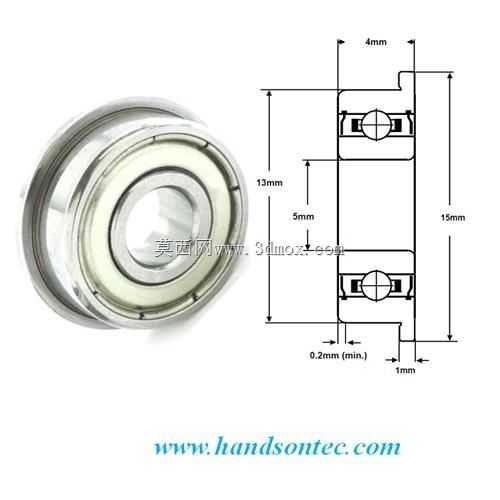

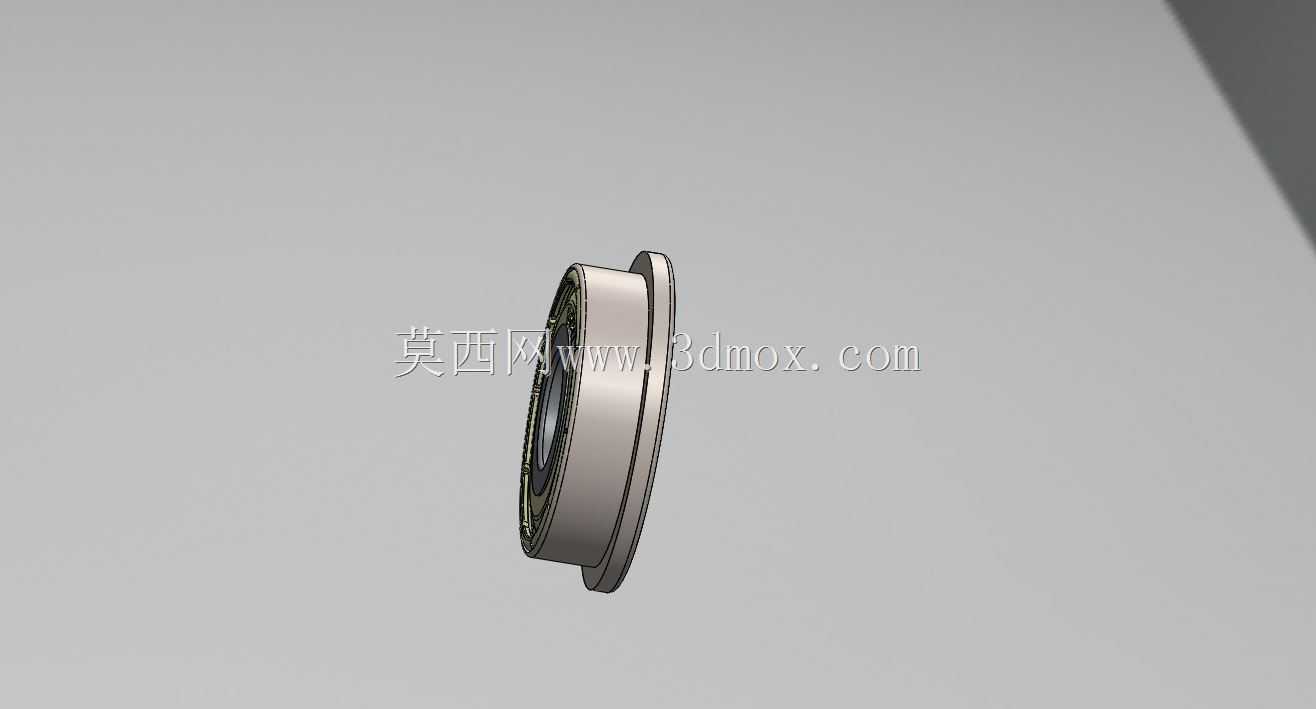

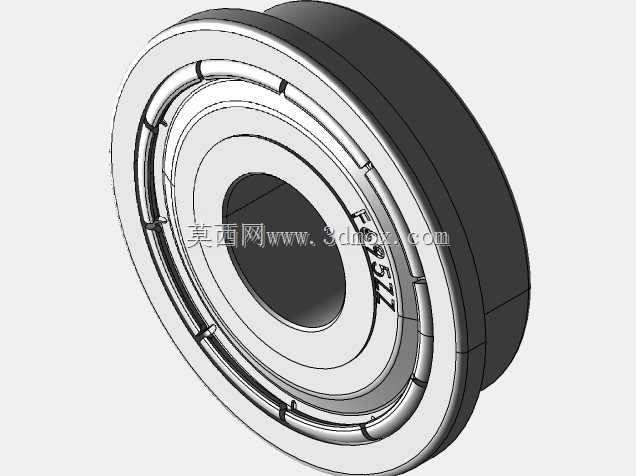

　　降低长期运行的卡滞风险。设计这类轴承的配套安装结构时，需要重点关注几个边界尺寸：内孔适配5毫米直径的光轴，装配时轴的公差建议选取k6级过渡配合，避免过盈量过大导致内圈变形卡滞钢球，也防止间隙过大出现运转时的内圈打滑；轴承主体的外径为13毫米，对应的安装座孔公差建议选取H7级，保证外圈能顺利压入同时不会出现径向窜动；整体轴承的宽度为4毫米，配套的法兰边外径略大于主体外径，安装座上需要加工对应深度的沉台来容纳法兰边，沉台的端面跳动公差需要控制在0.02毫米以内，避免法兰端面贴合不均导致轴承装配后出现偏斜，进而引发运转时的径向跳动超差、运转阻力增大的问题。在三维建模过程中，需要准确还原滚道的曲率、钢球的排布间隙以及防尘盖的扣合结构，

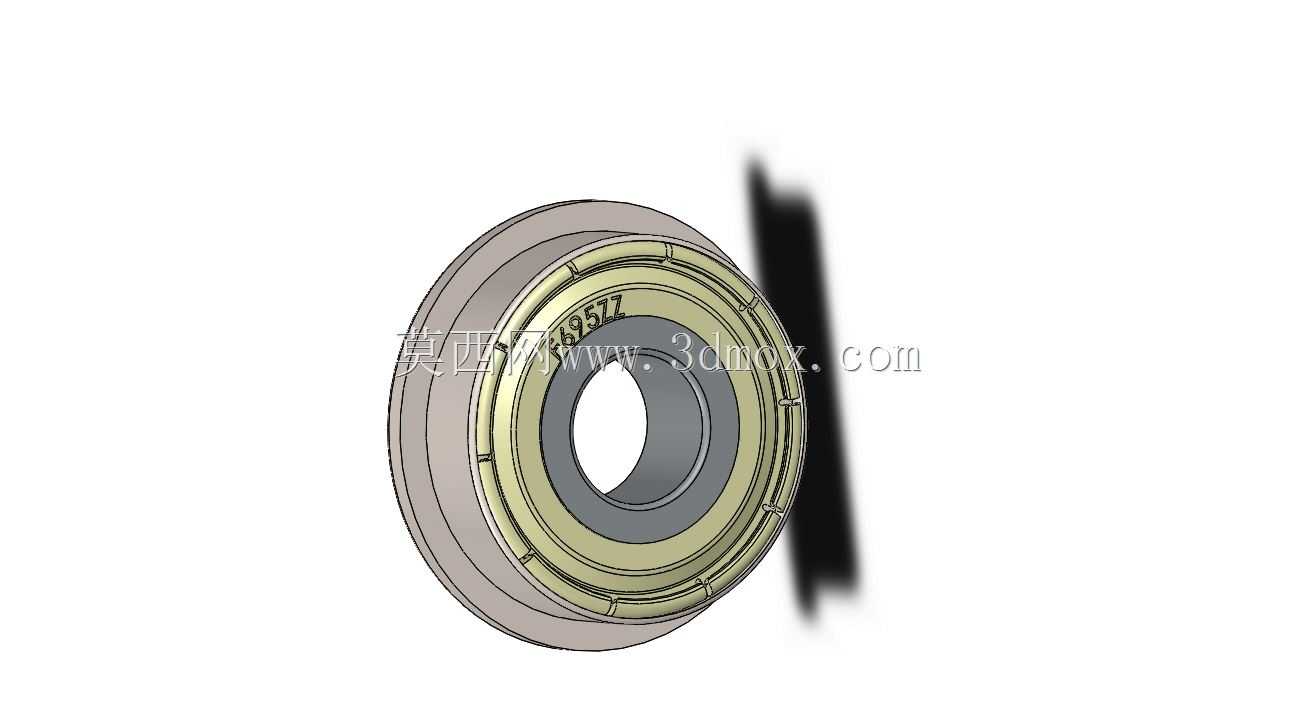

　　不能简单将轴承做成实心圆环，否则后续做装配干涉检查、运动仿真时，会出现与周边密封件、隔套的干涉误判，也无法准确模拟轴承实际的回转间隙。这类微型法兰轴承在装配时不需要额外施加过大的压装力，通常借助工装均匀压入外圈即可，禁止通过敲击钢球、内圈的方式进行装配，否则很容易导致防尘盖变形、滚道出现压痕，直接影响轴承的运转精度和使用寿命。在很多小型传感器的回转检测结构里，这类轴承往往成对背对背安装，既可以承受径向载荷，也能承受一定的双向轴向载荷，满足检测端小幅摆动、连续回转的运动需求，法兰边的存在还能在设备受轻微冲击载荷时，限制轴承的轴向窜动，保证检测部件的位置精度稳定。
