工业气冷用涡流管结构设计

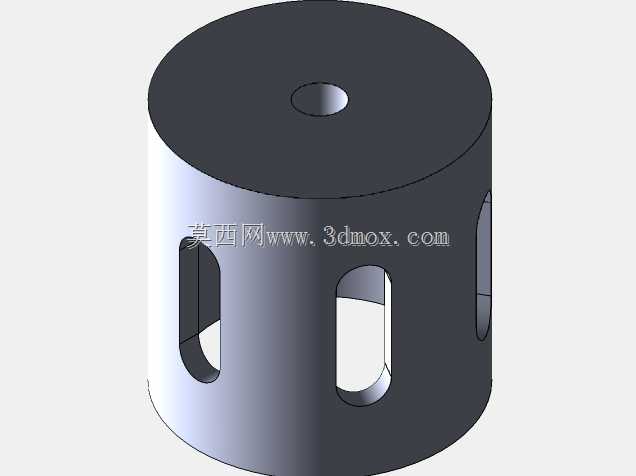

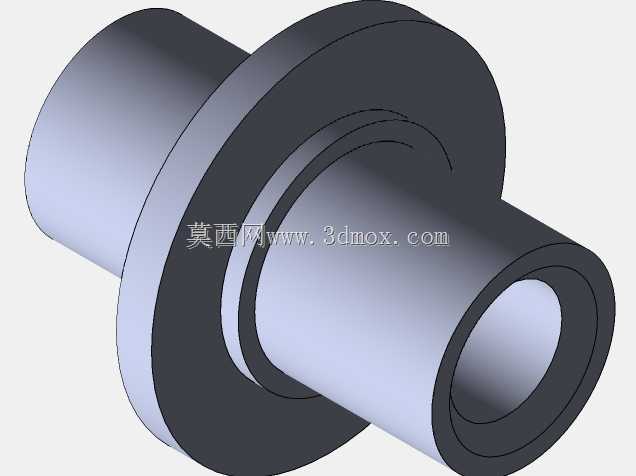

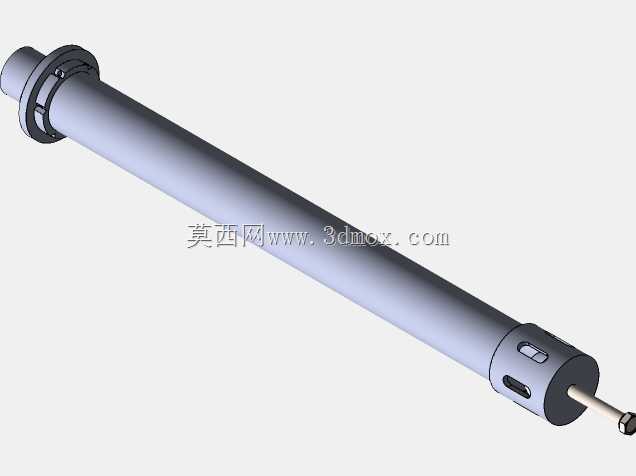

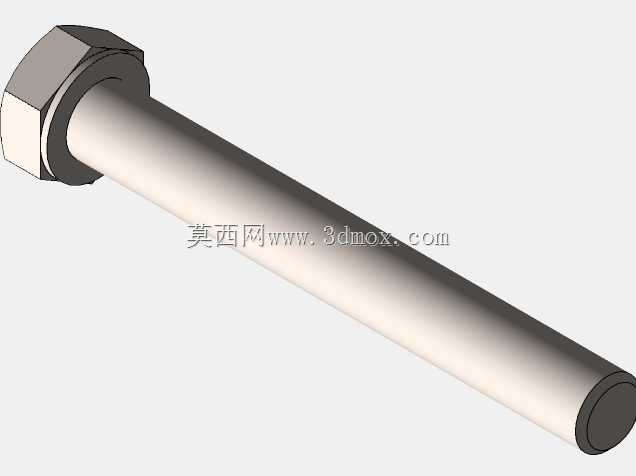

　　在工业现场的局部冷却场景中，涡流管的应用覆盖了刀具切削冷却、电子元器件点冷、焊接工位快速降温等多个细分工况，这类元件无需接入冷媒循环管路，仅靠压缩气源即可实现冷热气流分离输出，在无电源、防爆要求高的作业场景中适配性极强。从结构设计逻辑来看，这款涡流管采用长直圆柱主体构型，进气端设置带定位法兰的连接结构，法兰上预留的安装孔可直接与设备安装面板锁紧固定，无需额外设计转接支架，能有效压缩安装占用空间。主体管身采用等径直筒设计，内部涡流腔的流道经过同轴度校准，确保压缩气体进入后能形成稳定的高速旋流，避免因流道偏心导致的冷热分离效率下降。冷端输出端设置细长导流杆，可将低温气流精准导向需要冷却的点位，热端则设置可调开度的控制阀结构，

　　通过调整热端排气间隙即可改变冷热流比例，适配不同冷量需求的工况。安装边界方面，主体外径适配常规气动元件安装孔径，进气端接口采用标准气动连接规格，可直接与现场压缩空气管路快插对接，无需定制转接头。在实际选型应用中，这类涡流管可直接集成到机床主轴冷却系统、自动化生产线的点冷工位中，无需额外配置制冷压缩机，不存在运动磨损部件，日常运维仅需定期清理进气端过滤装置即可，相比传统冷媒制冷装置，在小范围局部冷却场景中具备更高的可靠性与更低的运维成本。设计过程中重点校核了管身的壁厚强度，确保在常规工业压缩空气压力下不会出现形变泄漏，同时热端部位的结构做了散热优化，避免高温排气部位热量反向传导至冷端影响制冷效率。冷端导流杆的长度经过适配调整，可深入狭窄的作业空间完成冷却作业，比如加工中心刀具的内冷通道旁、精密电子元件的焊接点位等常规冷却装置难以触及的位置，都能通过调整导流杆的伸出长度实现精准送冷。
