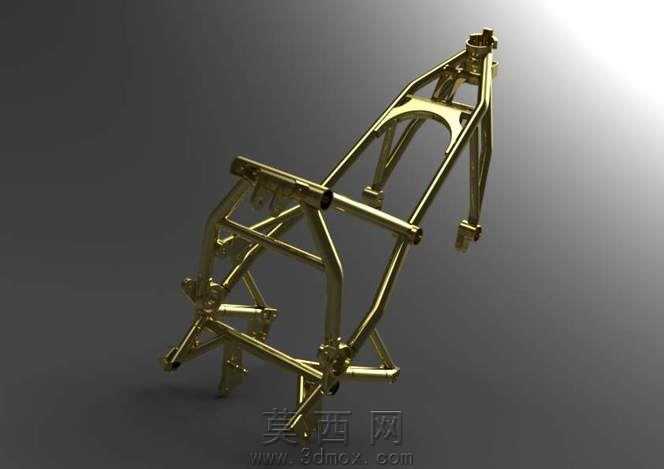

金色金属管状桁架车架结构设计

本作品为管状桁架式车架结构三维建模成果，建模阶段采用参数化草绘结合空间曲线搭建的方式完成整体骨架定位，先依据车架的载荷分布与空间布局需求，绘制各段管材的中心走向曲线，再通过扫掠特征生成等径金属管材实体，针对管材交汇的节点位置，采用布尔合并结合圆角过渡处理，既保证各连接部位的结构连续性，也避免应力集中问题的出现。渲染阶段采用金属抛光金材质，调整材质的反射率、粗糙度与环境贴图参数，模拟出镀金金属件的高反光质感，同时搭配深灰色哑光背景突出结构本身的金属光泽，在灯光设置上采用多盏区域光从不同角度打光，既勾勒出管材的轮廓线条，也清晰展现桁架结构的空间层次。结构设计上采用三角形稳定桁架布局，多段斜向管材与纵向主承力管相互连接，形成多个稳定的三角形受力单元，在保证整体结构强度的同时最大化降低整体重量，前后端预留的安装接口可适配行走机构、动力组件等配套部件的装配需求，各管材的管径、壁厚参数均经过受力合理性校验，兼顾轻量化与承载能力。设计思路围绕轻量化高刚性的车架需求展开，摒弃传统一体式冲压车架的厚重结构，采用空间桁架的形式分散承载应力，金色外观设计既提升视觉质感，也可作为概念车型的展示类车架使用，建模过程中对所有交汇节点做了工艺性优化，预留出足够的焊接装配空间，符合金属管材车架的实际加工工艺要求，整体结构无冗余部件，每一段管材都承担对应的传力作用，空间布局紧凑合理，可直接用于后续的工程分析、样机制作或者概念展示场景。
