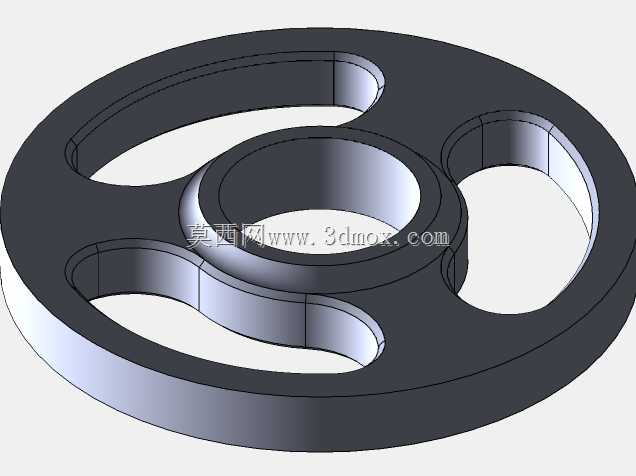

带减重孔结构的盘式储能飞轮

项目分类:通用机械零部件 发布时间:2022-03-16 ID:580365
  • 带减重孔结构的盘式储能飞轮

  这类盘式飞轮常应用在需要稳定转速波动、储存旋转动能的传动系统中,比如小型内燃机曲轴输出端、冲压设备的传动链路、往复式泵组的动力端,都能看到同结构飞轮的身影,核心作用是利用自身转动惯量,吸收动力输入侧的转速脉动,在负载突增的瞬间释放储存的动能,避免传动系统出现转速骤降或者冲击卡顿,让整个动力输出过程更平顺。从结构设计来看,这款飞轮采用中心厚、外缘薄的等强度盘式构型,中心设置的通孔是安装定位用的轴孔,孔径匹配常规的传动轴配合公差,安装时通过平键或者过盈配合与传动轴实现周向固定,轴孔周边做了加厚凸台处理,避免装配时应力集中导致轮毂开裂。轮盘上均匀开设的三个弧形镂空减重孔,是在保证整体转动惯量满足设计要求的前提下,

  尽可能削减飞轮自身的无用质量,毕竟飞轮的储能能力更多集中在外缘区域,中心区域的材料对转动惯量贡献极低,去除这部分材料不仅能降低整体重量,减少传动轴的静载荷,还能减少飞轮高速旋转时的风阻损耗,同时镂空结构也方便安装时的吊装对位,以及日常运维时观察轴端的配合状态。设计这类飞轮的时候,首先要根据系统需要的转速波动率、负载冲击幅度计算所需的转动惯量,再反推飞轮的外径、厚度以及质量分布,外缘的厚度要保证足够的质量占比,同时要做动平衡校核,三个减重孔的位置度公差需要严格控制,避免旋转时出现偏心振动。安装边界上,飞轮的轴向厚度要匹配传动箱内的预留安装空间,外径尺寸要避开周边的箱体壁面、传动齿轮等部件,预留足够的安全间隙,

  轴孔的配合精度一般选H7/k6的过渡配合,既保证装配时的同轴度,也方便后期检修拆卸。轮盘的边缘做了小倒角处理,避免高速旋转时边缘的应力集中,也能减少搬运装配过程中的磕碰划伤。实际使用中,这类飞轮的材质一般选用灰铸铁或者球墨铸铁,铸铁的阻尼特性更好,能吸收一部分传动过程中的振动,相比钢制飞轮的减振效果更优,当然如果是高速工况下使用,也会选用高强度合金钢锻造后加工,保证足够的强度储备。
