尖牙刚性联轴器结构设计方案

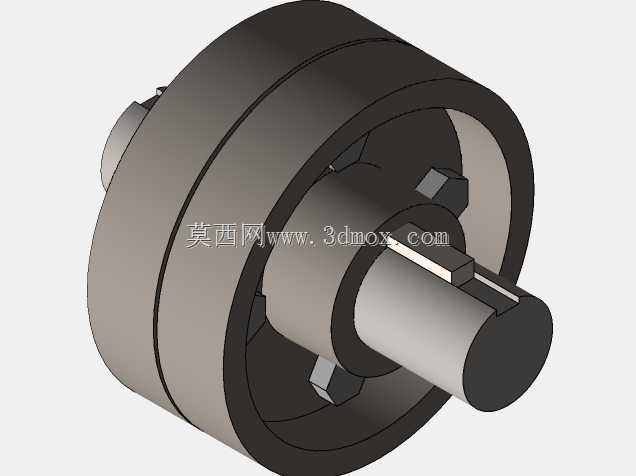

　　在各类需要刚性轴系同步传动的工业场景中，这类尖牙结构的刚性联轴器承担着两根同轴轴段的扭矩传递功能，常见于精密传动台架、小型动力输出单元、仪器仪表内部的动力衔接位置，区别于弹性联轴器，它不存在缓冲吸振的弹性元件，能够保证轴系传动的无间隙同步，不会因为弹性形变造成传动比偏差，适合对传动同步精度有较高要求的紧凑安装场景。从结构设计逻辑来看，这类联轴器采用两半式对合结构，每半联轴器的端面上加工有均匀分布的尖牙形啮合齿，安装时两半的尖牙互相嵌合，依靠齿面的挤压接触传递扭矩，外侧配套的锁紧套圈将两半联轴器箍紧，避免运转过程中齿面脱开，同时轴孔位置设计有键槽结构，通过平键实现与轴的周向固定，防止轴与联轴器内孔之间出现打滑。

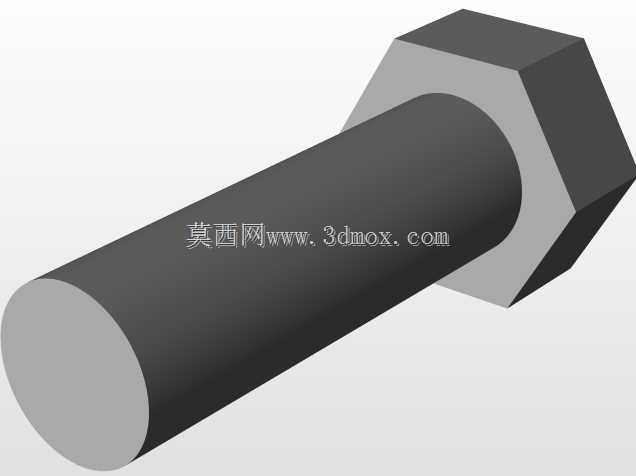

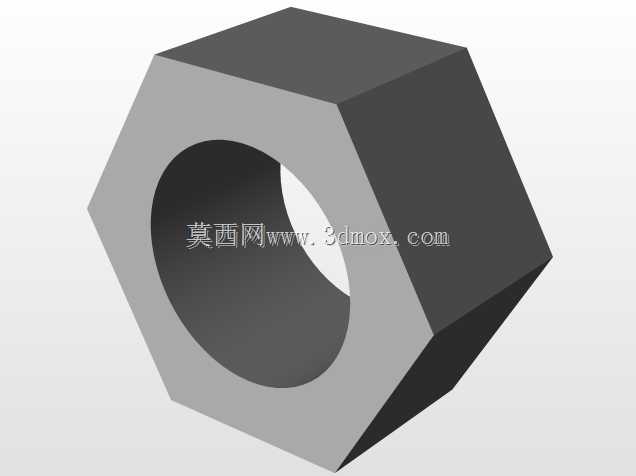

　　设计过程中需要重点考量啮合齿的接触强度，尖牙的齿形角度经过优化，既保证装配时能够顺利导向对中，又能在额定扭矩下让齿面受力均匀，避免局部应力集中造成齿部崩损；外侧锁紧环的配合公差选用过渡配合，既不会因为过盈量太大造成装配困难，也不会因为间隙过大导致运转时出现偏心晃动。从安装边界来看，这类联轴器的径向尺寸紧凑，适合安装空间径向受限的传动位置，轴向安装时不需要将两端轴段做过大距离的轴向移动，只需要将两半联轴器分别预装在两根轴的轴端，对齐尖牙位置后推合，再固定外侧锁紧环即可完成装配，后期维护拆解也不需要挪动两端的动力设备和负载端，大幅降低现场维护的工作量。实际选型应用时需要注意，这类刚性联轴器不适合存在较大径向偏移、角向偏移的轴系连接，

　　安装前需要调整两端轴的同轴度，让对中误差控制在允许范围内，否则会在运转过程中产生额外的附加载荷，加剧轴承受力，缩短传动系统的整体使用寿命。建模过程中对齿形的啮合间隙做了精准控制，预留了合理的装配间隙，避免因为加工误差导致装配时出现卡滞，同时轴孔的键槽尺寸符合通用传动件的配合标准，能够直接适配常规直径的传动光轴，不需要额外做定制化修改。
