深沟球滚动轴承三维结构设计

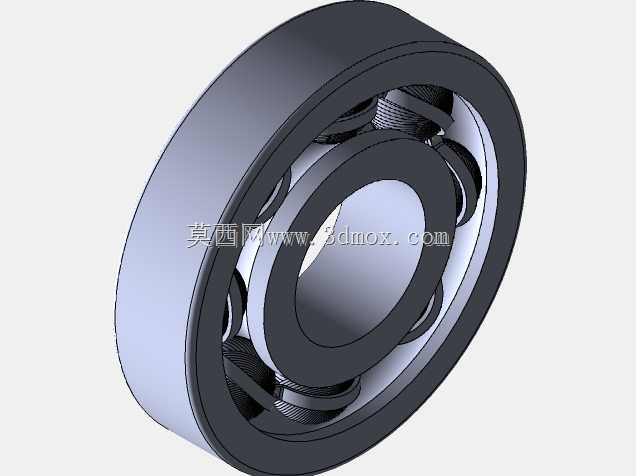

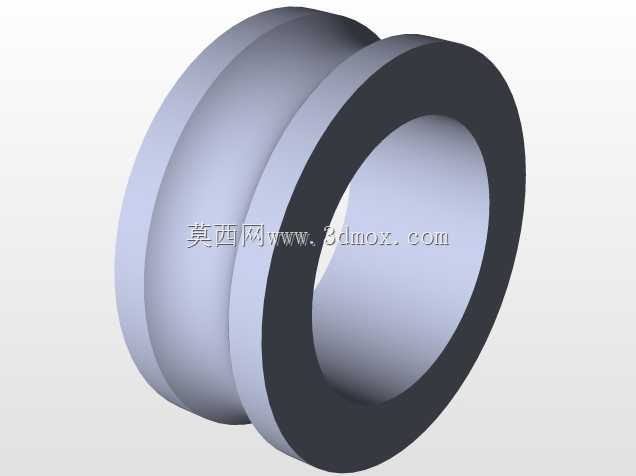

　　在各类旋转传动机构的设计选型中，滚动轴承是承担径向载荷、约束轴系轴向窜动的核心支撑部件，这款深沟球结构的轴承模型，完整还原了实体产品的装配关系与几何特征，可直接用于设备装配阶段的干涉校验、轴系配合公差模拟，也能作为非标轴承改型设计的基础参照。从实际工程应用场景来看，这类轴承覆盖了从小型精密仪器仪表、伺服传动模组到中型输送设备、机床主轴辅件的极宽适用范围，只要存在连续旋转运动的轴系结构，基本都需要这类支撑件来降低运动过程中的摩擦阻力，同时保证轴系的回转精度在设计允许范围内。模型构建过程中，严格遵循滚动轴承的通用设计逻辑：内圈与轴颈采用过盈配合的尺寸边界设计，内圈滚道的曲率半径略大于滚动体半径，

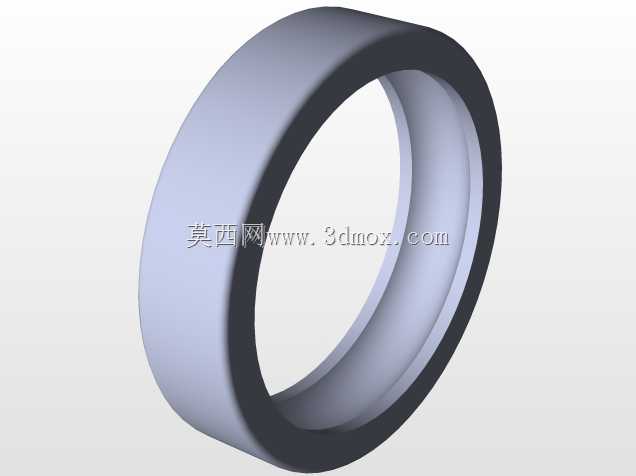

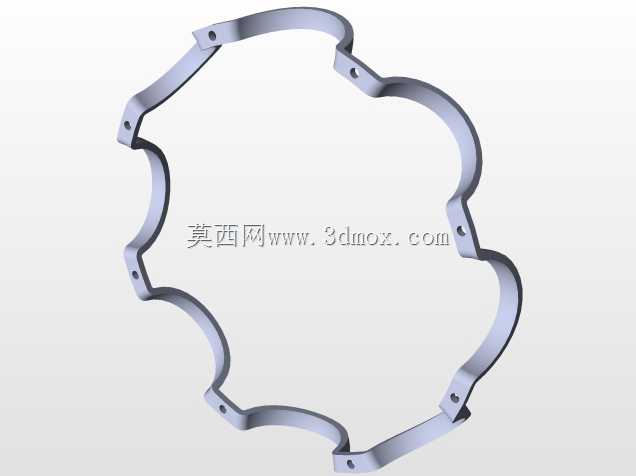

　　保证滚动体在滚道内既有足够的接触面积承载径向力，又不会出现卡滞导致的运转阻力陡增；外圈与安装基座的轴承室采用过渡配合设计，兼顾安装便利性与外圈定位稳定性，避免运转过程中出现外圈跟转的失效问题。保持架部分采用浪形冲压结构的几何特征，均匀分隔每一颗钢质滚动体，防止相邻滚动体在运转过程中直接接触产生额外摩擦与磨损，同时保证所有滚动体在滚道周向上均匀分布，让载荷能够均匀传递到每一个接触点，避免局部应力集中导致的轴承提前失效。从安装边界来看，模型预留了标准轴承的安装倒角、密封位的几何尺寸，设计人员在做整机装配时，可以直接参照模型的外形尺寸校核轴承室的镗孔深度、轴颈的配合长度，同时校验轴肩、

　　轴承室挡边的高度是否在合理范围内——既不会因为挡边过高导致轴承拆卸困难，也不会因为挡边过低无法提供足够的轴向定位力。不同于简化的示意性模型，这个结构完整还原了滚动体与内外滚道的接触关系，在做运动仿真时，可以直接添加接触约束模拟轴承的实际运转状态，验证轴系在额定载荷下的挠度变形是否会导致轴承出现偏载，提前预判安装后可能出现的温升过快、异响等失效问题。对于做非标设备设计的工程师而言，这类精准的通用件模型能够大幅减少重复建模的工作量，同时避免因为自行建模时的尺寸偏差导致后续出工程图、加工装配环节出现配合错误，尤其是在做紧凑空间内的轴系布局时，可以直接调用模型核对周边零件的间隙，保证轴承安装、后续维护拆卸时都有足够的操作空间，不会出现装配干涉的问题。
