带穿杆铰接式关节连接结构设计

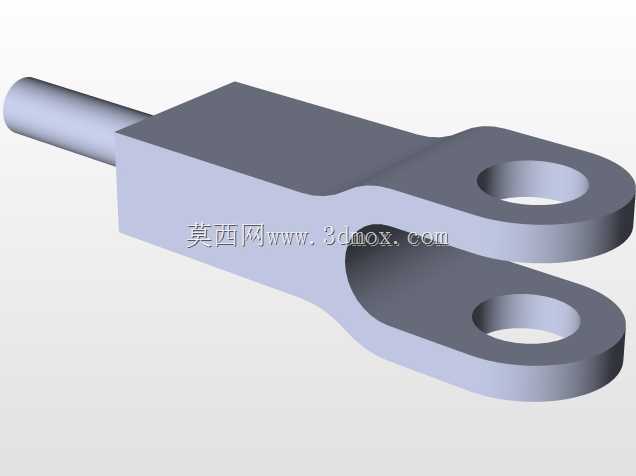

　　这类带横向穿杆的铰接关节结构，多配套在位移、角度类传感检测单元的安装链路中，也可作为小型传动机构的活动铰接节点使用，在工业自动化检测工位、小型执行器传动链路、精密仪器调节机构中都有广泛应用。从实际使用场景来看，这类关节需要同时承担两个方向的连接限位：横向贯穿的圆杆用于和外部固定支架或者传动摆臂对接，中间的铰接主体则需要实现两个对接部件之间的小角度相对转动，同时保证转动过程中无多余窜动，避免配套的传感元件检测数据出现偏差。

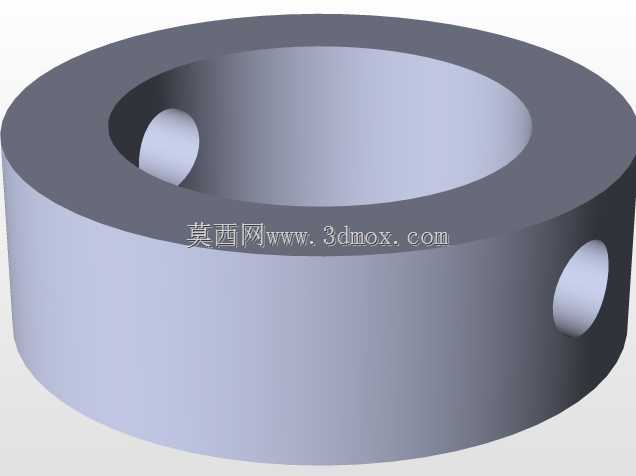

　　设计这类结构时，首先要考虑转动副的配合间隙，中间圆柱铰接段的同轴度公差需要控制在合理范围，既要保证转动过程无卡滞，也要避免间隙过大带来的回程误差，毕竟这类结构常配套传感检测场景，回程误差会直接影响检测精度。主体块的方形结构是为了方便安装时的定位，平面结构可以直接和配套的安装座贴合，不需要额外设计定位面，降低配套安装的加工难度。两侧伸出的圆杆安装位，需要根据实际对接的摆臂内孔尺寸做公差匹配，一般采用过渡配合或者小间隙配合，装配后可以通过侧面的紧定螺钉做轴向限位，避免工作过程中杆件窜动脱出。

　　从安装边界来看，这类关节的整体外形紧凑，中间铰接段的外径决定了转动时的最大摆动半径，设计时需要提前核算周边安装空间，避免转动过程中和周边的支架、线路发生干涉。横向穿杆的长度需要根据实际安装跨度确定，两端伸出的长度要满足摆臂或者支架的安装深度要求，同时预留紧定螺钉的安装位置。中间铰接部位的顶部压盖结构，是用来封装内部的转动销轴，装配时可以先将销轴装入主体孔位，再压装顶部端盖，端盖上的小孔可以用来注入润滑脂，降低长期转动的磨损量，延长结构的使用寿命。

　　实际选型应用时，需要根据实际承受的载荷大小调整主体壁厚和销轴直径，如果是用于传感检测的轻载场景，主体壁厚可以适当减薄以降低整体重量；如果是用于传动链路的铰接场景，则需要校核销轴的剪切强度和主体部位的挤压强度，避免长期受载出现变形失效。结构上的镂空槽设计一方面是为了减轻整体重量，另一方面也可以在装配时提供观察位，方便确认内部销轴的安装到位情况，同时也能留存少量润滑脂，改善转动副的润滑条件。
