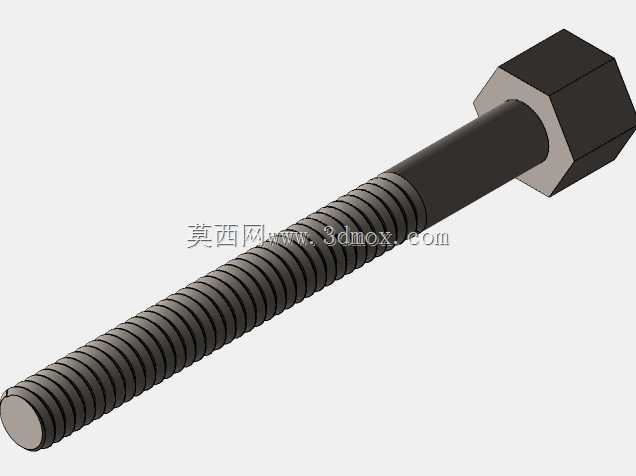

外六角半螺纹参数化紧固螺栓结构

　　这款参数化螺栓的建模逻辑完全贴合实际紧固件选型与装配需求，建模时优先考虑了不同工况下的安装适配性，没有采用全通螺纹的冗余设计，光杆段的长度预留是为了适配被连接件的总厚度，避免螺纹段贯穿被连接件后出现啮合长度不足、剪切面落在螺纹牙底的失效问题。在各类仪器仪表的装配场景中，这类半螺纹外六角螺栓的使用频率极高，比如传感器安装支架的固定、仪表壳体的拼接、检测工装的模组锁紧，都需要这类能提供稳定预紧力、同时保证光杆段定位精度的紧固件。设计时把六角头的对边尺寸、头高、螺纹公称直径、螺距、光杆段长度、螺纹段长度都做了参数化关联，调整任意一个驱动尺寸时，其余关联特征会自动更新，不需要逐个修改草图与特征，能大幅提升同系列不同规格螺栓的建模效率，

　　也方便在装配体中快速替换适配不同安装孔位的紧固件。从安装边界来看，六角头的对边尺寸直接决定了装配时扳手的操作空间，建模时严格遵循标准紧固件的头部尺寸规范，预留的扳手空间不会和周边的凸台、走线槽、其他安装件产生干涉；螺纹段的收尾处做了合理的退刀结构，避免螺纹加工时出现烂牙，也能保证拧入螺纹孔时的顺畅度，不会出现卡滞、错牙的问题。光杆段的直径略小于螺纹大径，装配时可以顺利穿过被连接件的光孔，同时光杆段的公差配合可以根据实际需求调整，当需要螺栓承受横向剪切载荷时，可以把光杆段设置为过渡配合，靠杆部承受剪切力，避免螺纹牙受剪出现滑牙失效；当仅需要轴向预紧时，光杆段和安装孔之间留适当间隙，降低装配时的对孔难度。

　　这类螺栓的受力路径设计也经过考量，预紧力施加时，六角头的支撑面和被连接件表面完全贴合，压力均匀分布在支撑面环形区域，不会出现压痕不均、预紧力偏移的问题；螺纹段的啮合长度根据被连接件的材质做了对应适配，拧入铝制、塑料等低强度材质的螺纹孔时，可以通过调整参数加长螺纹段长度，增加啮合牙数，避免螺纹滑牙脱出。建模时的细节处理也贴合实际生产，比如六角头的棱边做了微小的倒角，去除锐边避免装配时划伤操作人员，也避免电镀、发黑等表面处理时出现棱边过厚的镀层问题；螺纹末端的倒角引导结构，能让螺栓快速对准螺纹孔，提升装配效率，尤其是在仪器仪表内部狭小空间的盲装场景下，这个倒角的引导作用会非常明显。
