带散热鳍片法兰安装式阀壳结构设计

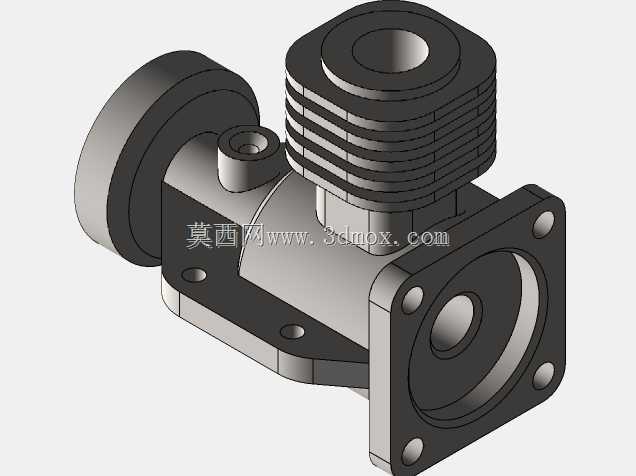

　　这款阀壳的结构设计完全围绕中低压流体工况的实际使用需求展开，首先从安装边界来看，主体采用方形法兰作为主接口安装基准，法兰面预留四个均布的螺栓过孔，安装时可直接与管路端的配对法兰贴合，通过螺栓锁紧实现密封面的压紧固定，无需额外设计转接结构，适配常规工业管路的通用安装尺寸，能直接替换同通径规格的常规阀壳，降低现场改造的适配成本。侧部延伸的圆形接口可对接旁通管路或者控制回路，顶部带多层环形散热鳍片的结构是设计的核心考量点，当阀壳用于输送温度偏高的流体介质时，鳍片结构可以通过增大与空气的接触面积，将介质传递到壳体的热量快速散出，避免热量持续传导到上部连接的控制元件，导致密封件老化或者控制元件性能漂移，这一结构在高温液压回路、

　　小型蒸汽输送支路的应用场景中优势明显，无需额外加装散热套就能满足壳体的温度控制要求。从内部流道设计来看，壳体内部的流道做了平滑过渡处理，没有直角突变的结构，能减少流体在阀腔内的压损，同时避免介质中的杂质在拐角处沉积造成流道堵塞，壳体上预留的小型凸台接口可用于安装压力检测元件或者排气螺塞，方便现场调试时的压力监测与腔体内空气排出。壳体的壁厚设计遵循等强度原则，法兰安装位置、流道承压段的壁厚做了局部加厚，散热鳍片部分的壁厚适当减薄，在保证壳体额定承压能力的前提下尽可能控制整体重量，同时兼顾铸件的成型工艺性，壁厚过渡位置都做了圆角处理，避免铸造过程中出现缩孔、应力集中的问题。侧部的圆形端盖接口采用台阶式止口设计，

　　安装端盖时可以通过止口实现自动同轴定位，降低端盖安装的偏心量，保证内部阀芯动作的同轴度，减少阀芯卡滞的概率。整体结构没有多余的冗余设计，所有外部结构都对应实际的功能需求，不管是用于液压系统的方向控制阀壳体，还是小型流体管路的截止阀壳体，都能满足使用要求，建模过程中所有安装孔位、配合止口的尺寸都按照通用机械公差要求预留了加工余量，后续出工程图时可直接标注形位公差与尺寸公差，直接用于铸件生产与后续机加工的工艺参考。
