法兰连接三通式旋塞阀结构设计

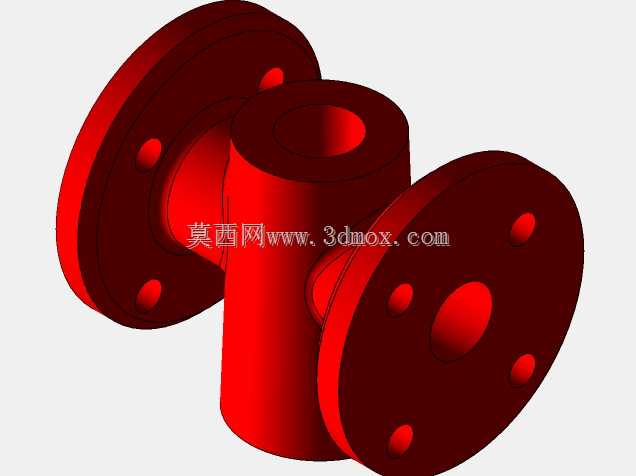

　　这款三通式旋塞阀的三维结构，完全参照工业管路系统的实际安装需求搭建，核心解决多支路流体管路的流向切换与截断控制需求，常见于化工介质输送、市政给排水支路、暖通循环水系统的管路节点中，可在不增设额外支管阀门的前提下，实现两路介质的合流、单路介质的分流，或是不同管路间的流向切换，相比同通径的多阀组并联方案，能大幅缩减管路安装空间，减少法兰连接点的泄漏风险。从结构设计逻辑来看，整体采用三通式等径法兰接口布局，三个连接法兰的端面密封面、螺栓孔位均匹配对应压力等级的管路法兰标准，安装时无需额外加工转接件，可直接与同通径的工业管路对接，法兰端面的凸台密封结构可适配非金属垫片，满足中低压管路的静密封要求。阀体主体为一体式铸造结构的建模还原，

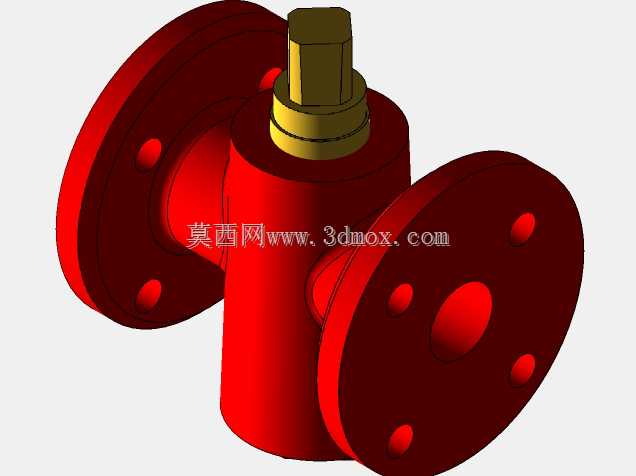

　　内部流道采用平滑圆弧过渡，没有直角节流结构，能最大程度降低介质流经时的阻力损失，减少介质内杂质在阀腔内部的淤积，适合带少量固体颗粒的流体介质输送工况。顶部的阀杆与塞体配合结构，建模时还原了锥面密封的配合公差，塞体的通孔与阀体流道对中时，管路处于完全导通状态，旋转90度即可实现管路截断，旋转对应角度可实现不同支路的导通切换，操作扭矩小，响应速度快。顶部的压盖结构预留了填料填充的安装空间，虽然当前模型未装入填料组件，但结构上已经预留了填料函的深度与压盖的螺栓连接位，实际装配时可填入盘根等密封填料，通过压盖压紧实现阀杆处的动密封，避免介质从阀杆配合间隙泄漏。整体安装边界上，三个法兰接口的轴线处于同一水平面，阀杆垂直于该平面向上延伸，

　　安装时需预留阀杆顶部的操作空间，满足扳手或者执行器的安装操作需求，阀体底部为平面结构，可搭配支撑件固定在管路支架上，避免长期运行中管路应力集中在法兰连接位置。建模过程中对各配合面的公差带做了对应还原，塞体与阀腔的配合面、阀杆与压盖的配合面均预留了合理的装配间隙，既保证转动操作的顺畅性，又不会因为间隙过大导致密封失效，法兰螺栓孔的位置度也符合管路安装的公差要求，可直接用于指导实际生产的铸件加工、装配校验，也可作为管路系统整体装配仿真时的标准件模型调用，验证管路布局的干涉情况与安装操作空间是否充足。
