滚筒定时控制用止动锥形正齿锁件

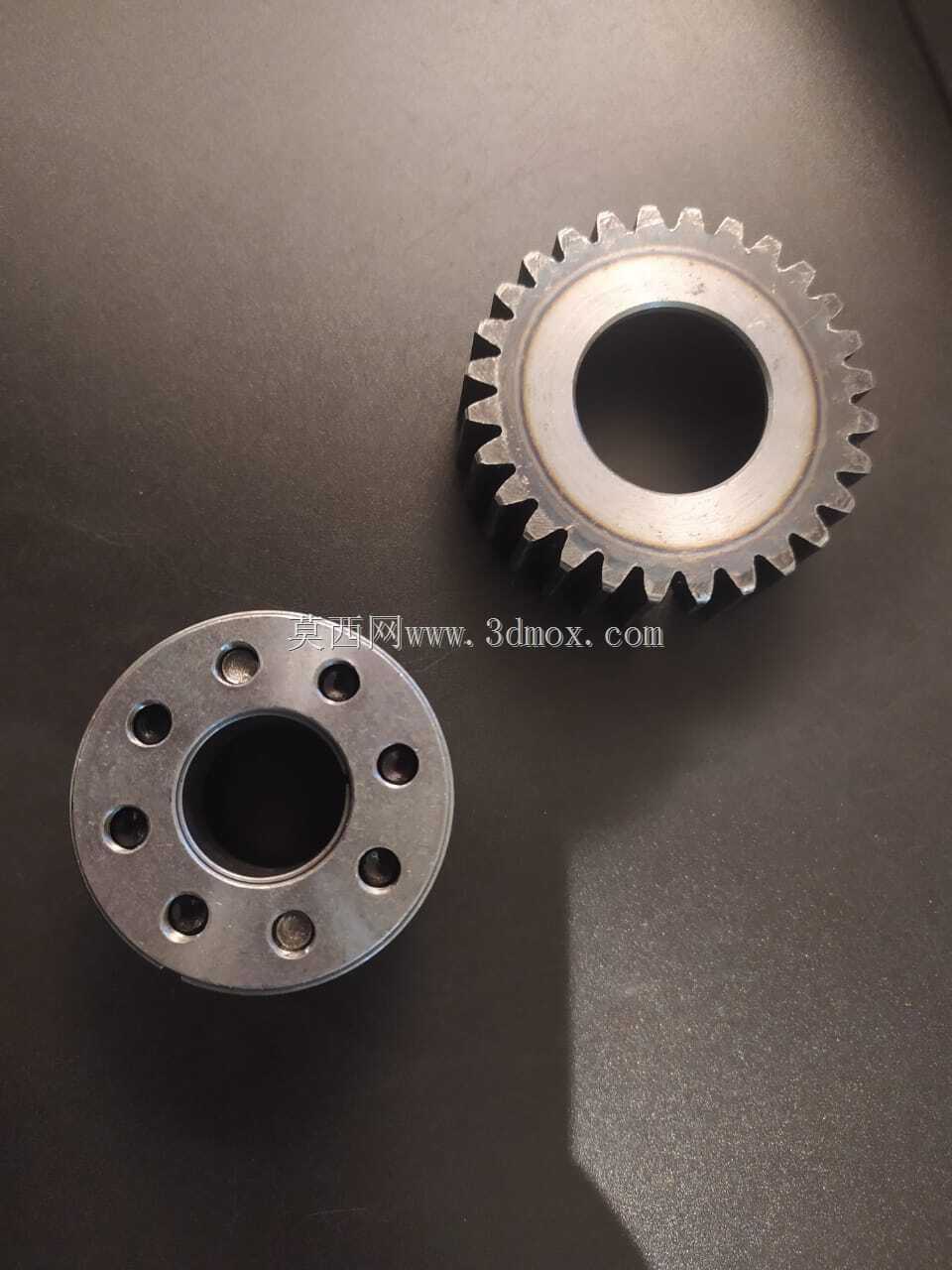

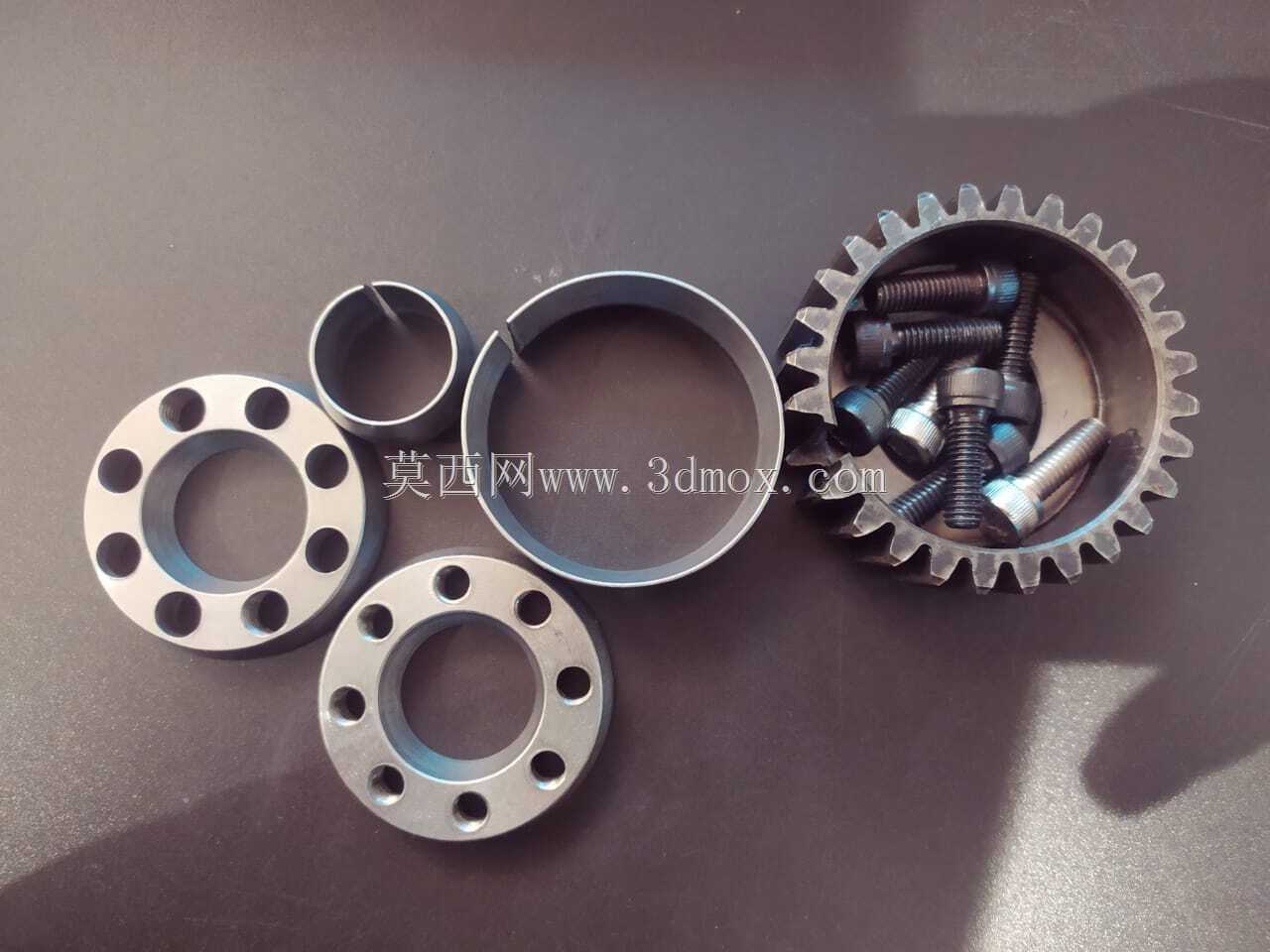

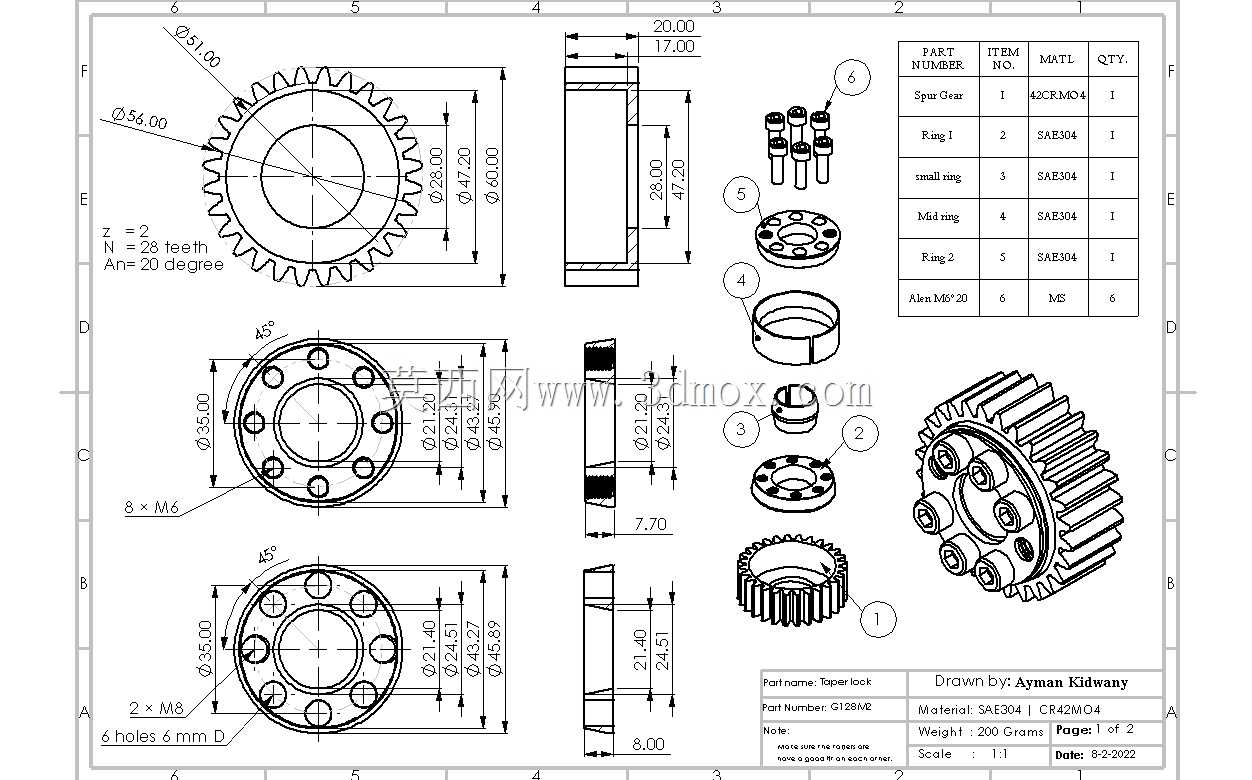

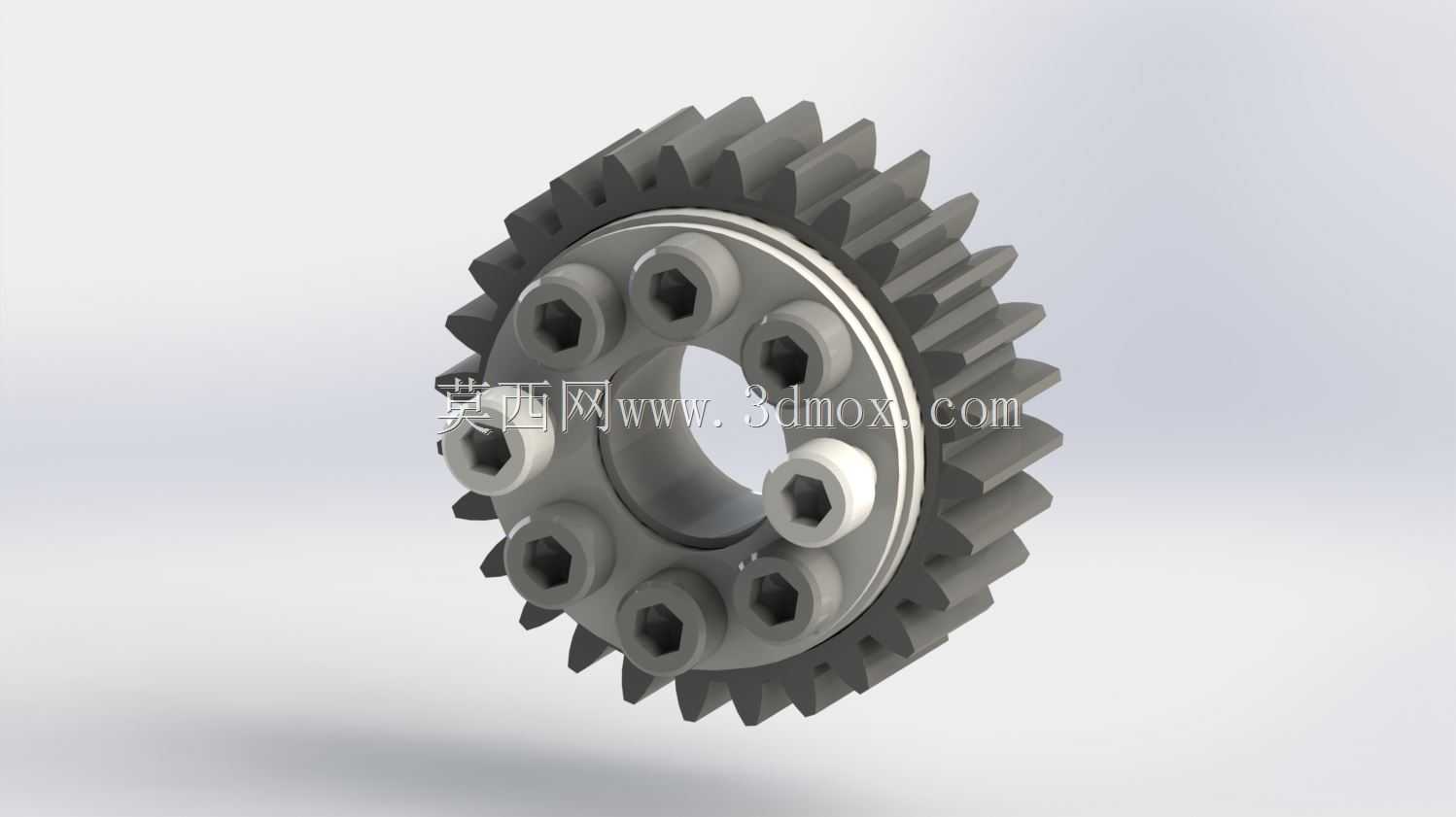

　　在印刷、包装、纺织类连续卷绕作业设备中，滚筒的定时启停与相位锁定直接决定成品的对位精度，这类工况下常规的平键连接仅能传递扭矩，无法实现周向位置的微调与止动锁止，容易在设备急停、变速阶段出现滚筒相位偏移，导致套印偏差、裁切错位等批量质量问题。这款止动锥形锁合正齿结构，正是针对这类卷绕设备的滚筒相位控制需求开发，区别于传统的抱闸式锁止结构，它将齿轮传动与锥形锁止功能集成在同一组件上，不需要额外加装独立的止动抱闸，能有效压缩滚筒端部的安装空间，适配中小幅面卷绕设备的紧凑布局要求。从结构设计逻辑来看，该组件采用内外双层嵌套结构，外层为标准渐开线正齿圈，齿形参数符合通用直齿圆柱齿轮啮合标准，能直接和设备原有传动链路的主动齿轮适配，

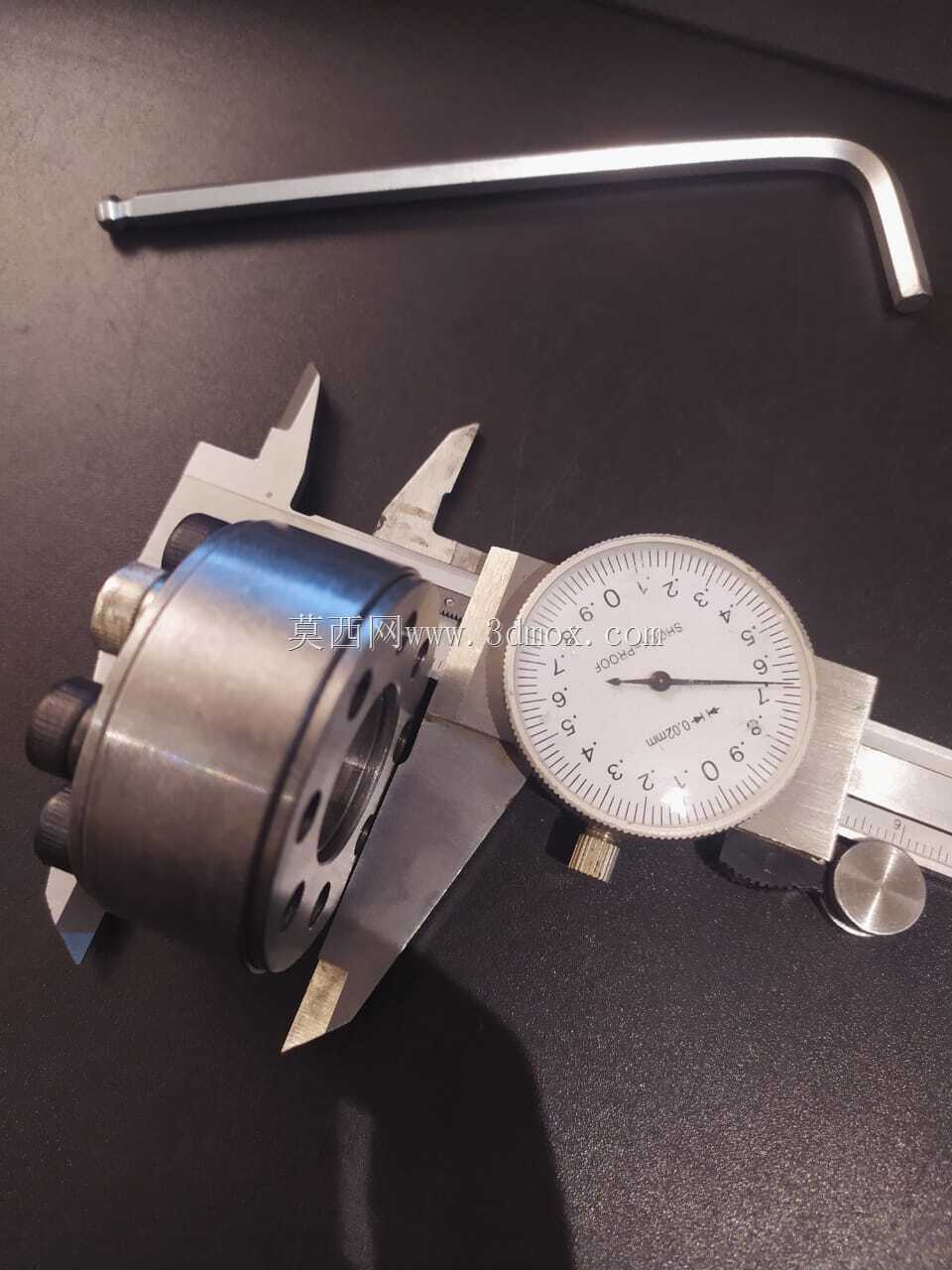

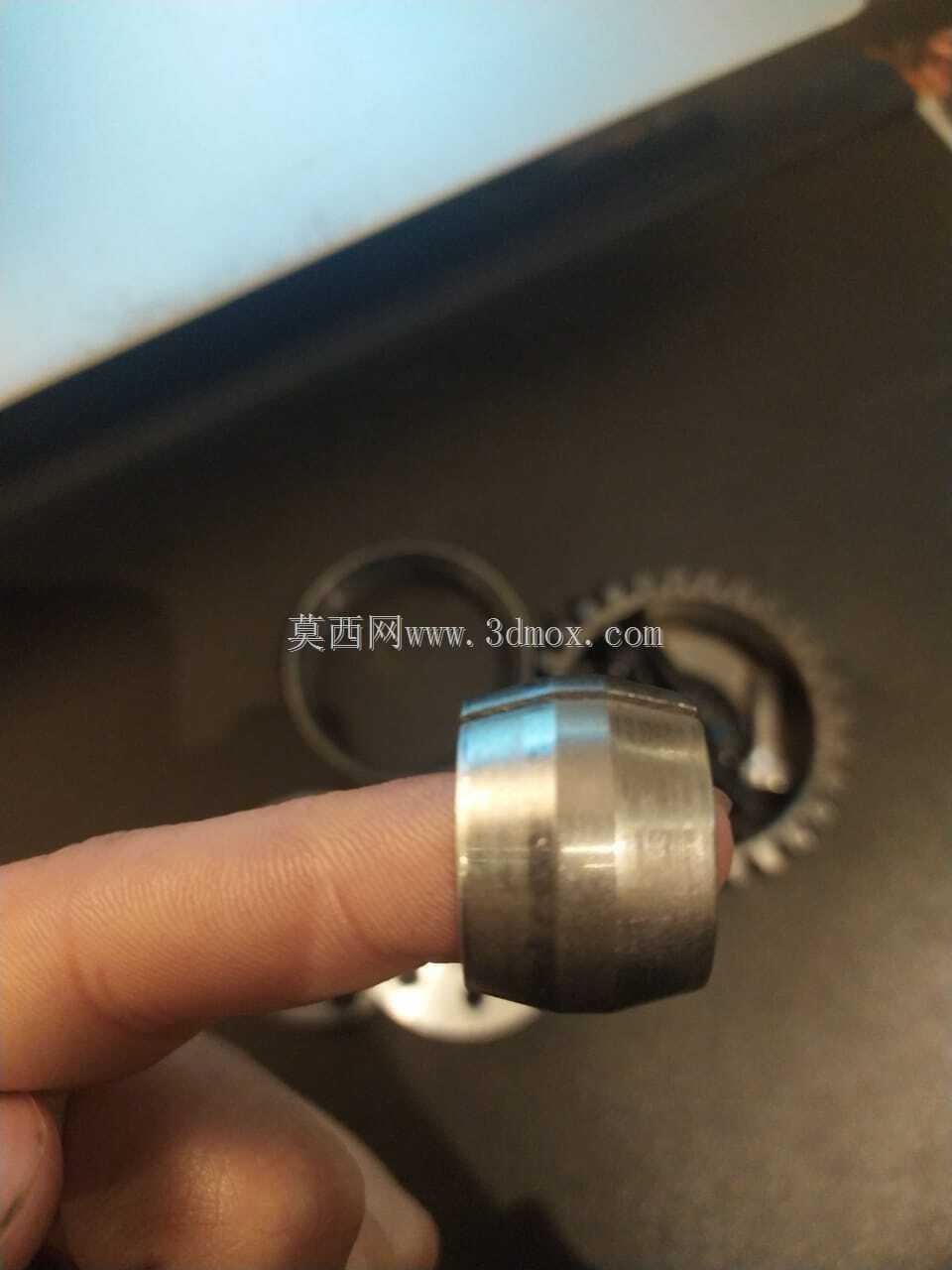

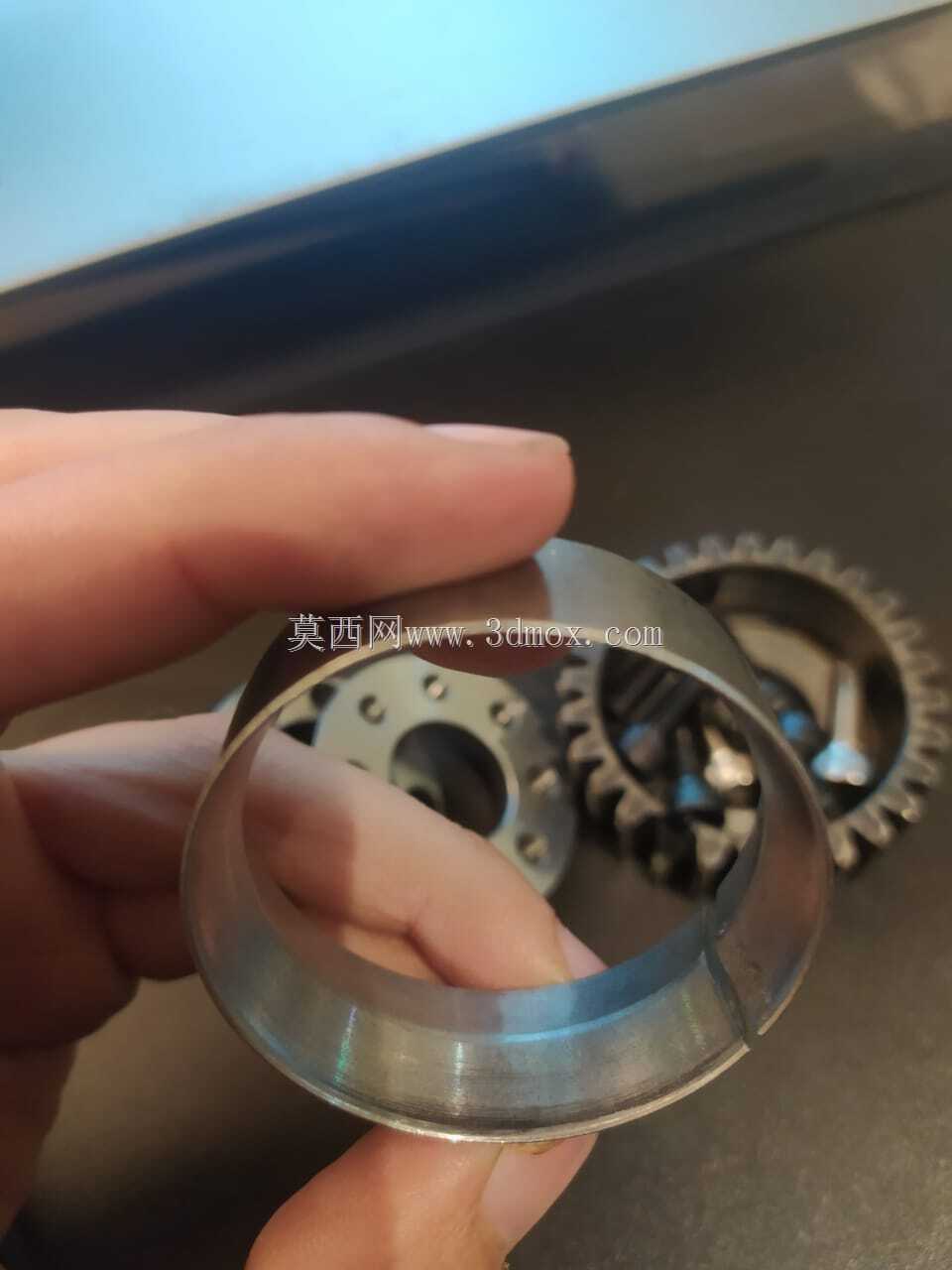

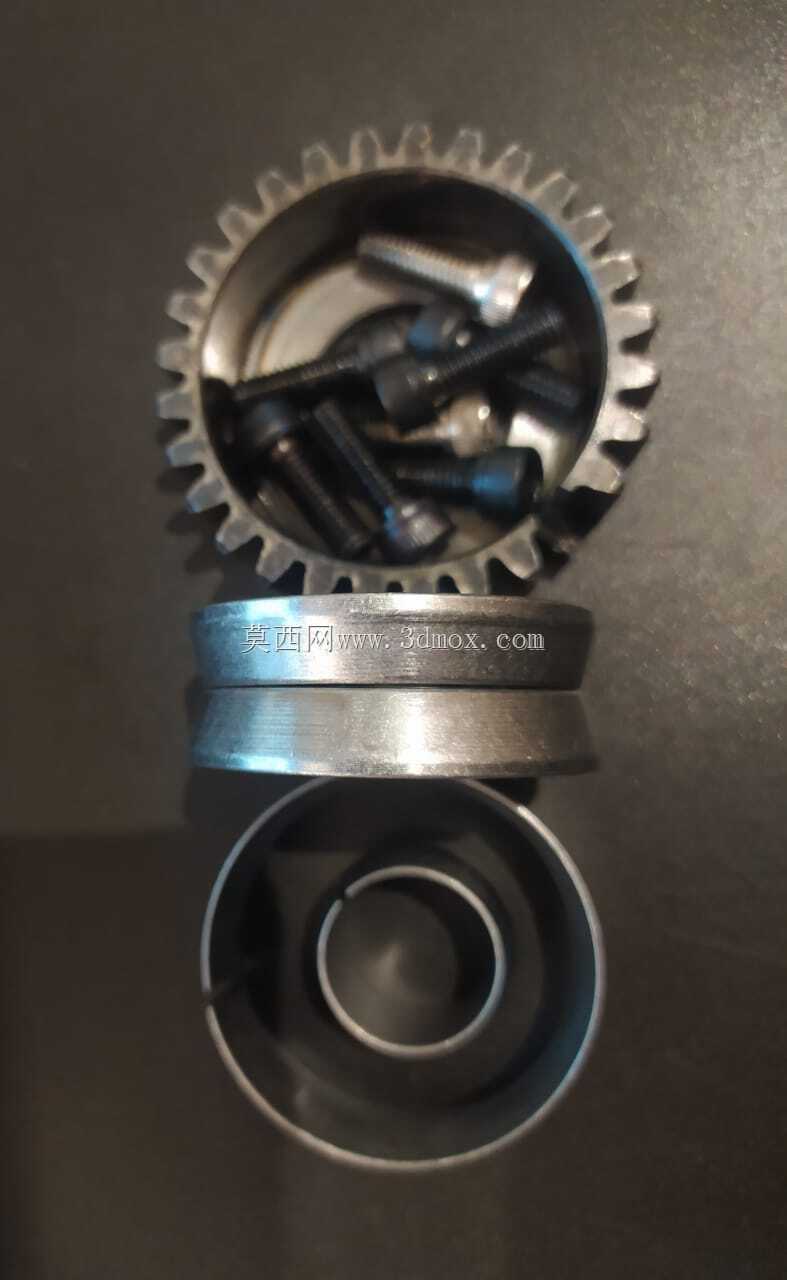

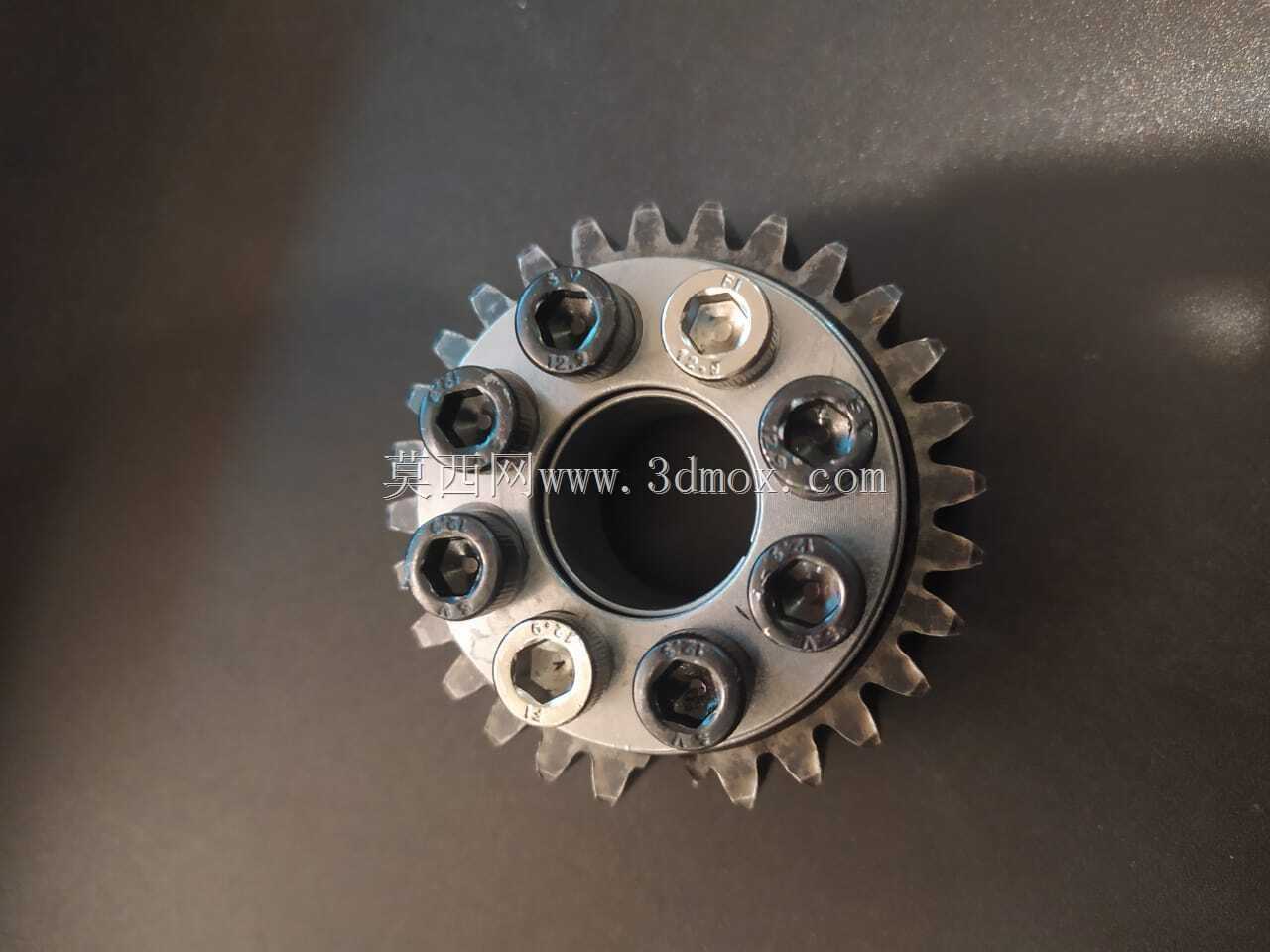

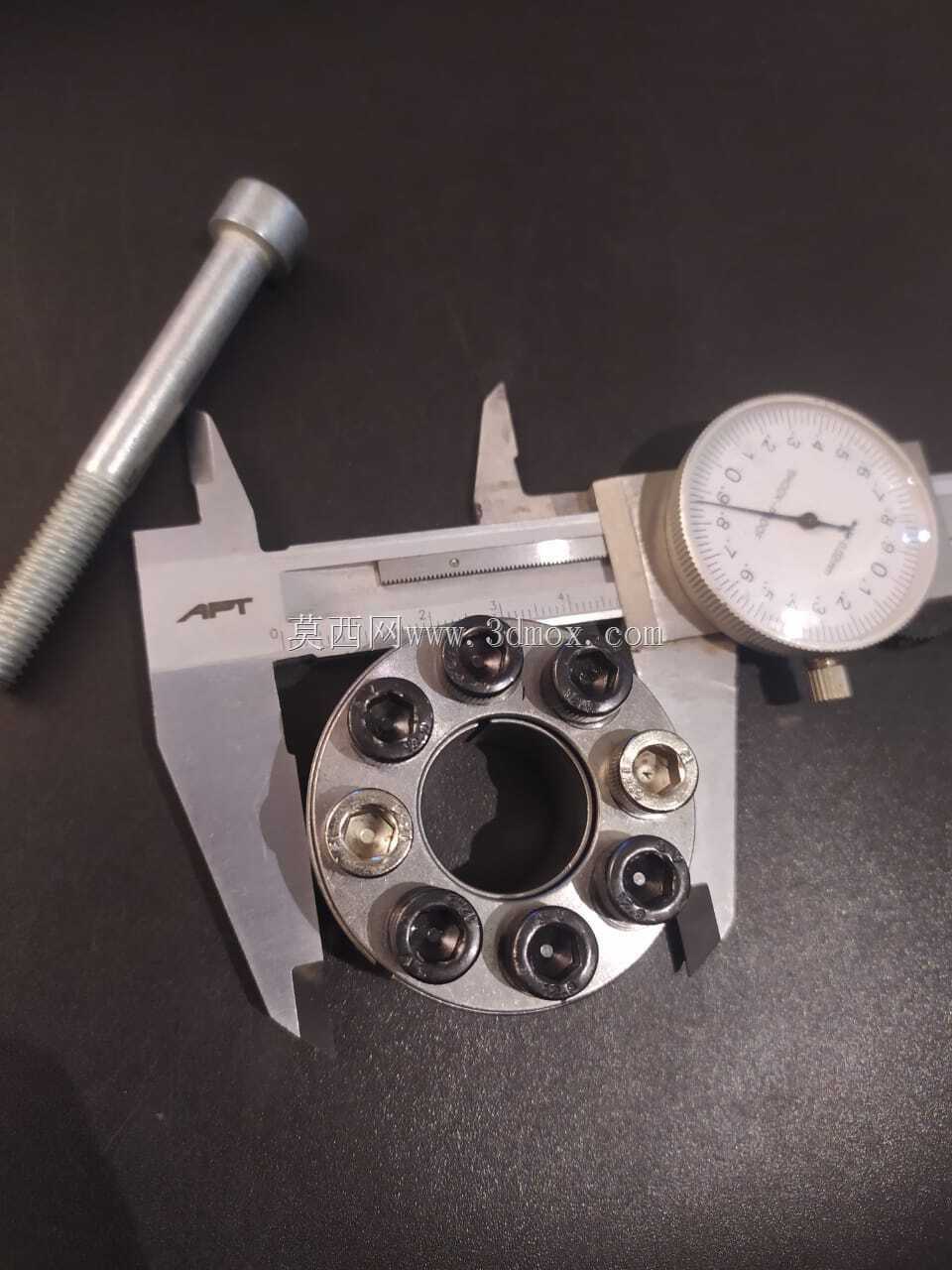

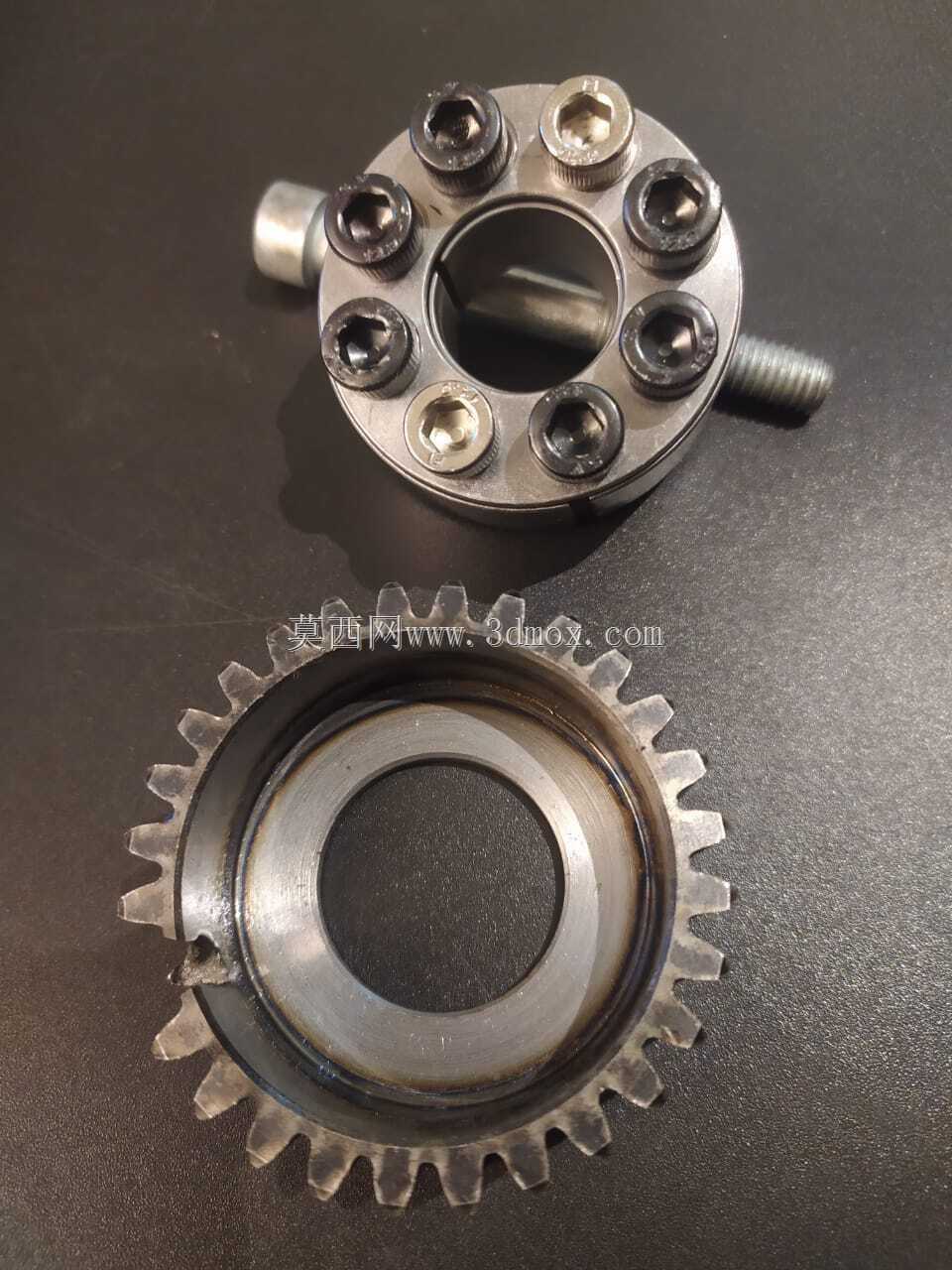

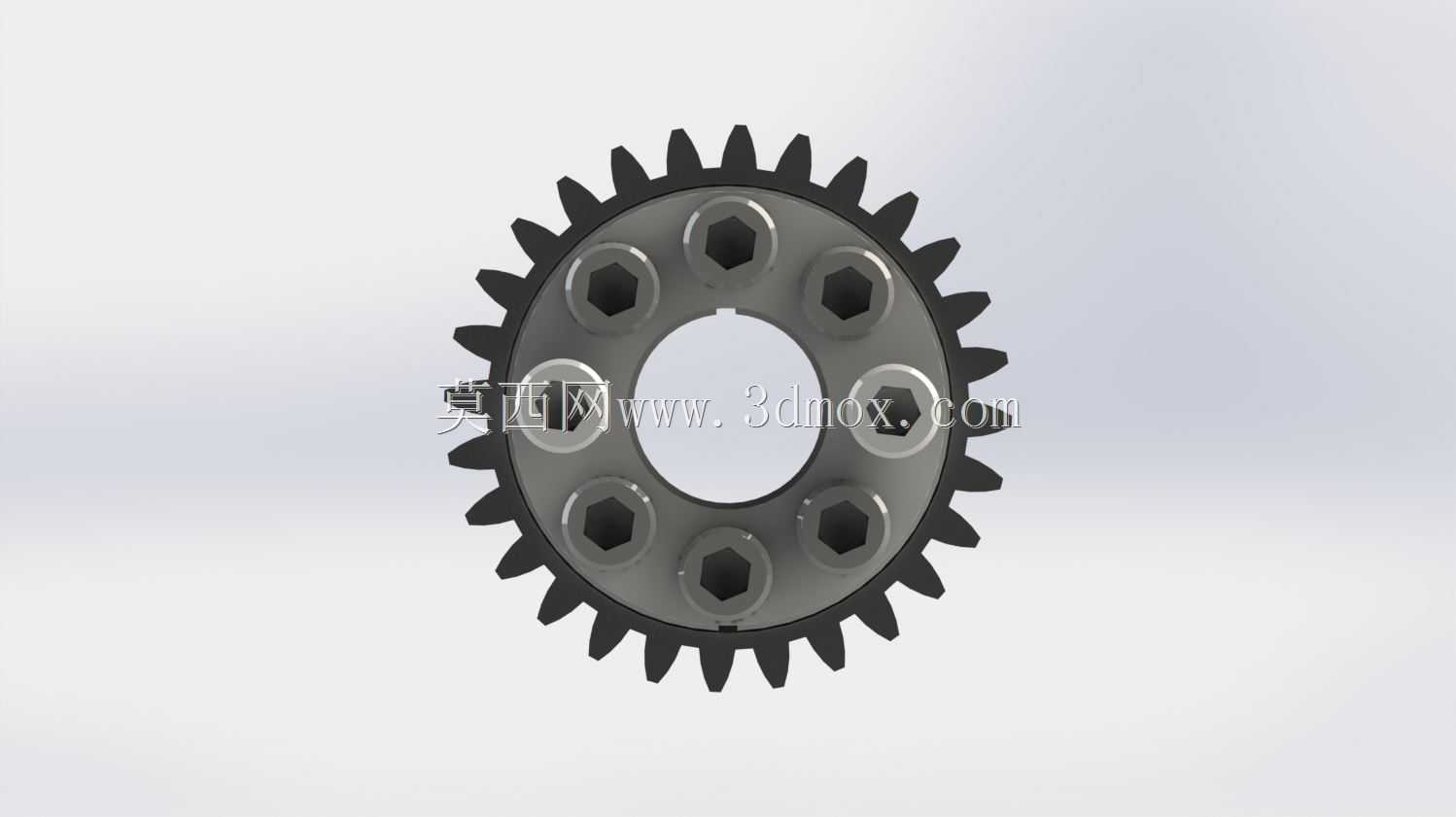

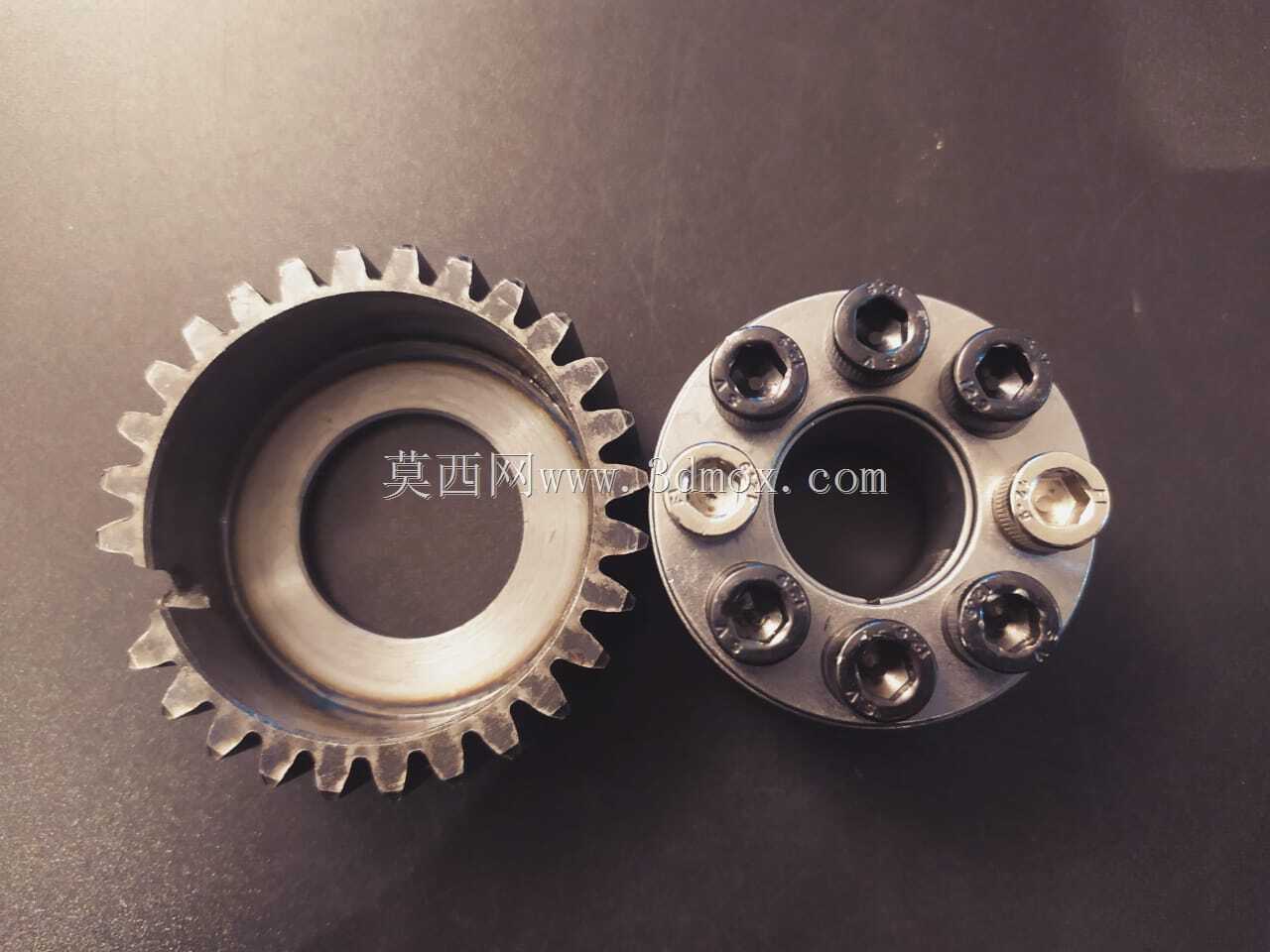

　　不需要重新调整传动副的中心距与啮合间隙，降低现有设备改造的适配成本。内层为带锥面的锁止衬套，衬套圆周方向均匀布置内六角锁紧孔，安装时先将衬套套入滚筒端轴，调整好滚筒周向相位后，按对角顺序逐步拧紧内六角螺钉，锥面会在轴向压紧力作用下产生均匀的径向抱紧力，完全消除轴与孔之间的配合间隙，避免传动过程中出现回程间隙。考虑到高速卷绕工况下的动平衡要求，所有锁紧孔沿圆周方向等角度均布，齿圈与锁止衬套的同轴度公差控制在0.02mm以内，在3000r/min的额定转速下不会产生明显的偏心振动。安装边界方面，该组件的轴向总厚度控制在常规同模数正齿轮厚度的1.2倍以内，内孔可根据不同直径的滚筒端轴做适配调整，不需要额外加大滚筒端的轴伸长度，

　　齿顶圆直径与同模数、同齿数的标准正齿轮保持一致，不需要改动设备原有传动护罩的安装尺寸。实际应用中，该结构除了卷绕设备的滚筒相位锁定，还可用于自动化生产线的间歇分度工位、机床进给轴的位置锁止场景，相比传统的键连接加止动螺钉的固定方式，它的锁止力分布更均匀，不会在轴表面产生局部压痕，后期维护拆卸时不会出现轴孔咬合无法拆解的问题。设计过程中特意将锁止螺钉的布置位置避开齿根受力区域，避免螺钉孔造成的应力集中降低齿圈的承载能力，齿面采用常规的调质处理即可满足多数中低速传动场景的强度要求，不需要做额外的渗碳淬火处理，能有效控制加工制造成本。
