喷气式歼击机整机结构三维数模

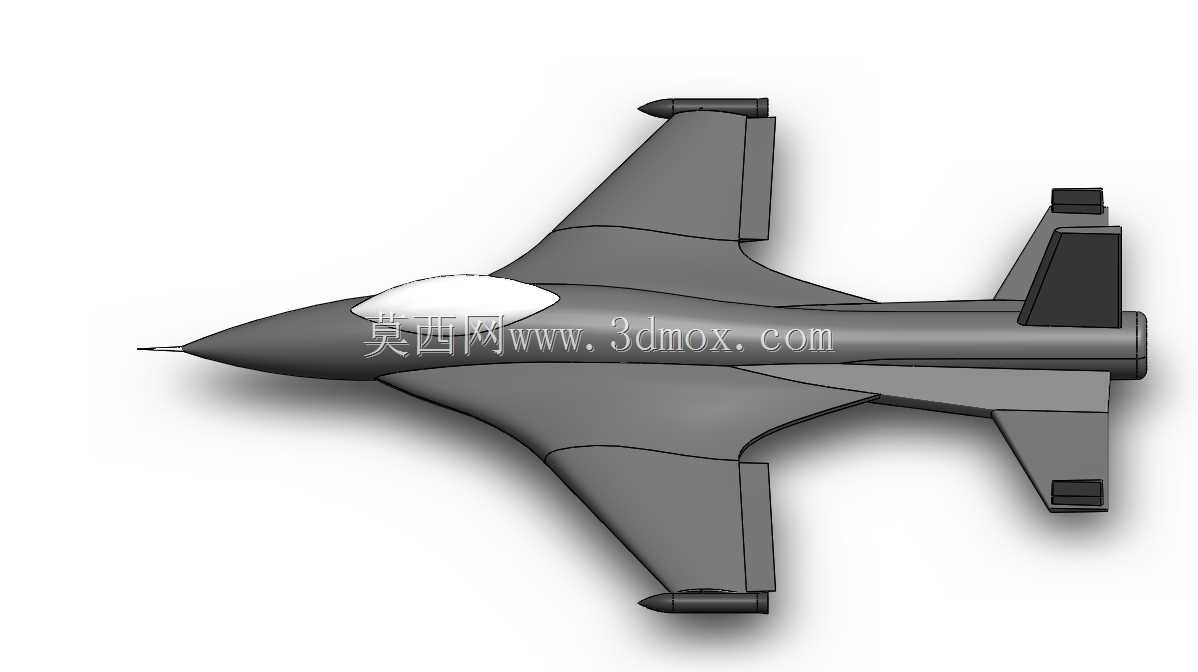

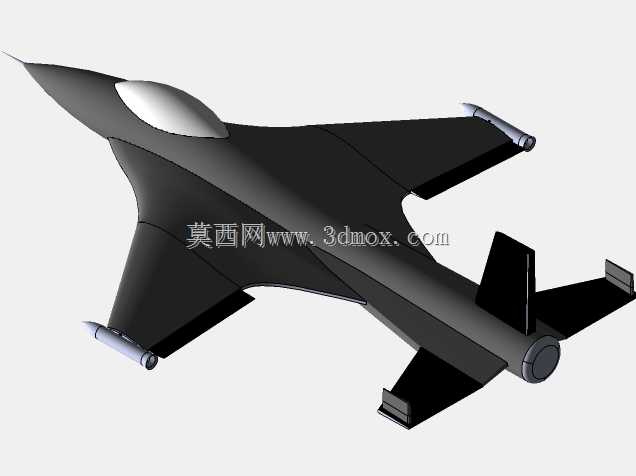

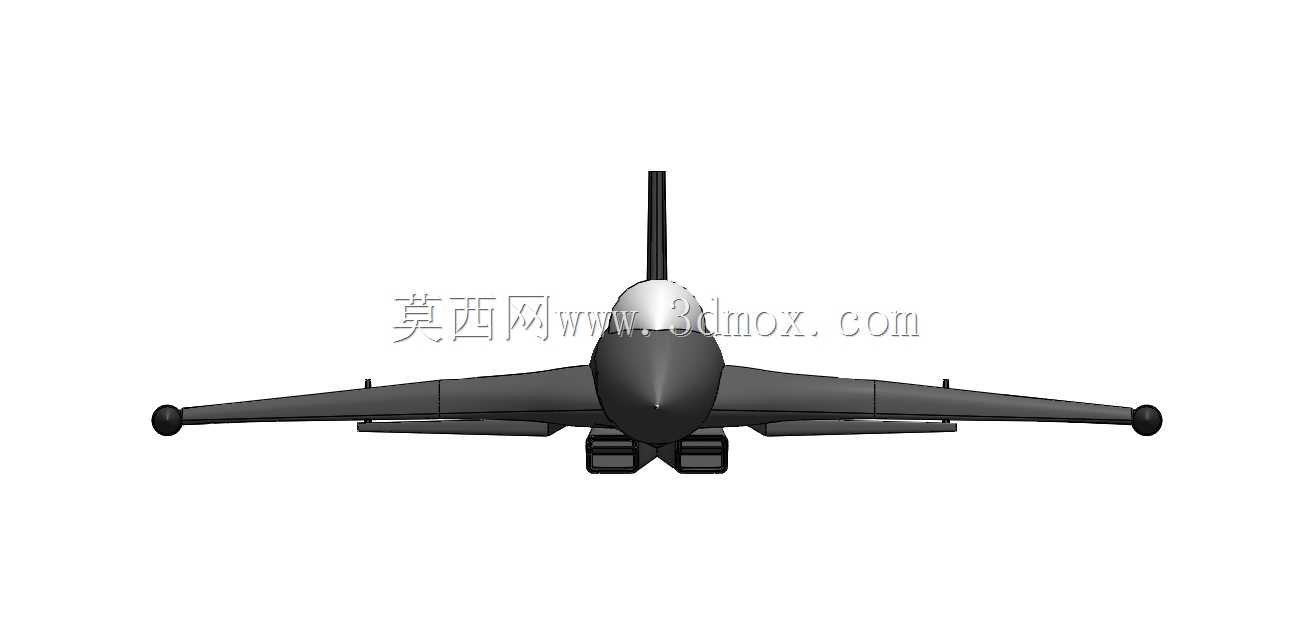

　　该三维数模完整还原了喷气式歼击机的整机气动布局与核心结构特征，机身采用细长旋成体修形设计，机头截面做圆弧收敛处理，可在跨音速飞行阶段降低头部激波阻力，座舱盖与机身蒙皮做一体化顺滑过渡，避免台阶结构引发的气流分离。两侧机翼为后掠下单翼布局，翼型选用适合高亚音速巡航的薄翼型，翼下预留挂点安装接口，可匹配机载武器、副油箱的挂载适配设计，翼尖设置有小型机载设备舱，可容纳姿态传感元件与航行标识装置。垂尾采用大后掠单垂尾布局，垂尾根部与机身尾段做加强融合，可保障大迎角飞行阶段的航向稳定性，尾喷口为并列双发布局，喷口轮廓做矩形修形，既预留了发动机安装的轴向空间，也可降低侧向雷达反射截面积。

　　从实际应用场景来看，该数模可用于航空科普教具的结构拆解演示、航模改装的外形基准参考、飞行器气动课程的案例教学，也可作为虚拟仿真场景中的战机载具素材。设计阶段优先还原了整机的比例协调性，机长与翼展的比值符合常规歼击机的总体设计规范，机身最大直径截面位于座舱后方，可预留机载航电设备、燃油舱的布置空间，起落架舱轮廓在机身腹部做了凹陷适配，前三点式起落架的收放路径在数模中预留了完整的运动包络空间，不会与周边蒙皮、管路结构发生干涉。

　　整机的安装边界可根据使用场景灵活适配，用于航模制作时可按比例缩放，缩放后机翼的相对厚度、垂尾的后掠角度保持不变，可保障基础气动特性不发生畸变；用于虚拟仿真场景时，机身表面可直接赋予隐身涂层、制式涂装等材质，机翼挂点可根据任务需求替换不同挂载模型。数模中机身与机翼的对接面采用平直基准面设计，既符合实际战机的装配工艺逻辑，也方便后续使用者拆分部件做单独的结构细化，比如增设襟翼、副翼的偏转结构，或者调整进气道的内部型面。尾段的发动机安装节定位面做了标准化设计，可适配不同尺寸的涡喷、涡扇发动机模型替换，整机重心设计在机翼平均气动弦长的30%位置附近，符合常规歼击机的静稳定设计要求，可直接用于飞行动力学仿真的基础模型。
