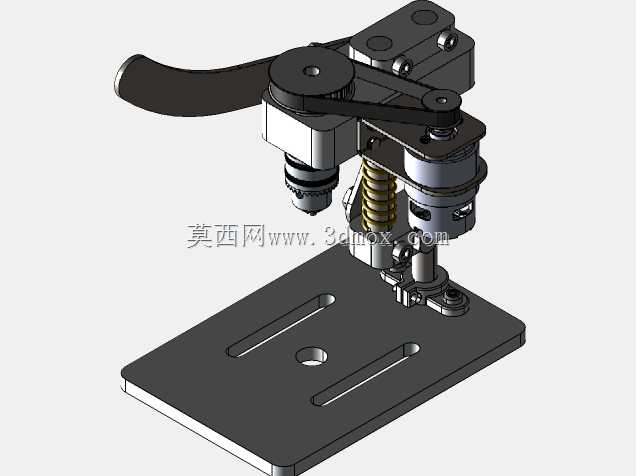

PCB加工用手动小型台式钻孔设备结构

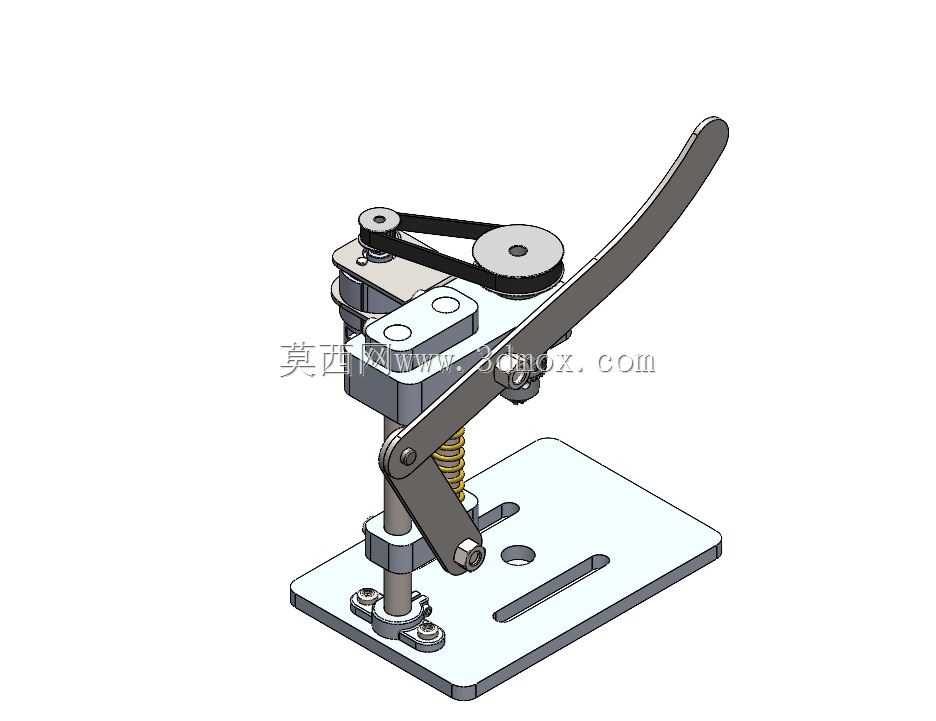

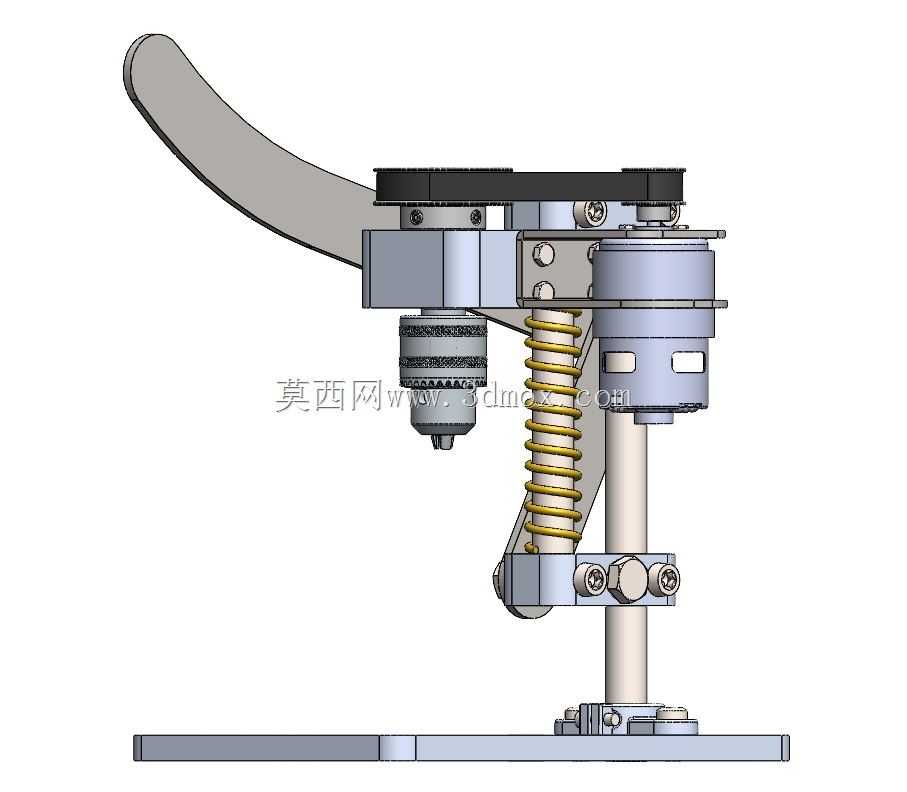

　　这款小型钻孔设备的核心应用场景集中在电子制作小批量打样、实验室PCB板加工、薄型非金属板材小直径孔加工领域，区别于工业级大型钻床的大切削量加工定位，该设备主打小扭矩、高精度、低占地的轻量加工需求，可覆盖0.5-3mm直径的小孔钻削作业，适配PCB覆铜板、薄亚克力、软铝片等常见小件加工材料，在电子爱好者工作室、职业院校电工实训台、小型电子加工厂返修工位都有明确的使用空间。从功能结构来看，设备采用手动压杆式进给设计，压杆通过杠杆结构连接钻夹头安装座，进给行程由导向柱上的复位弹簧控制，下压时弹簧压缩提供稳定进给阻尼，松开后钻轴自动回位，无需额外设置复位驱动结构，操作逻辑简单，单次钻孔动作仅需单手下压即可完成，上手门槛极低。

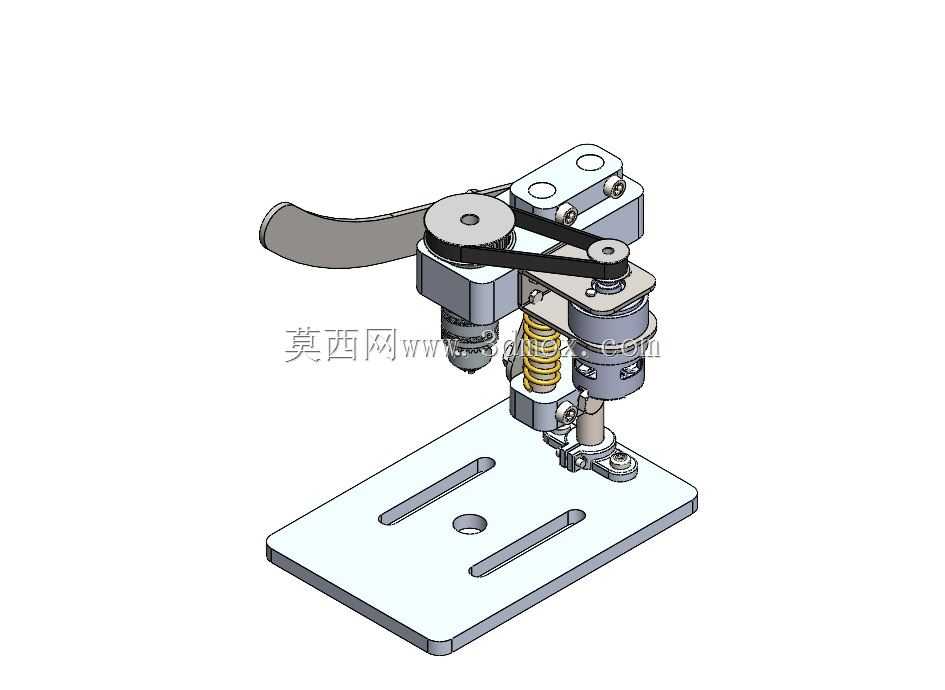

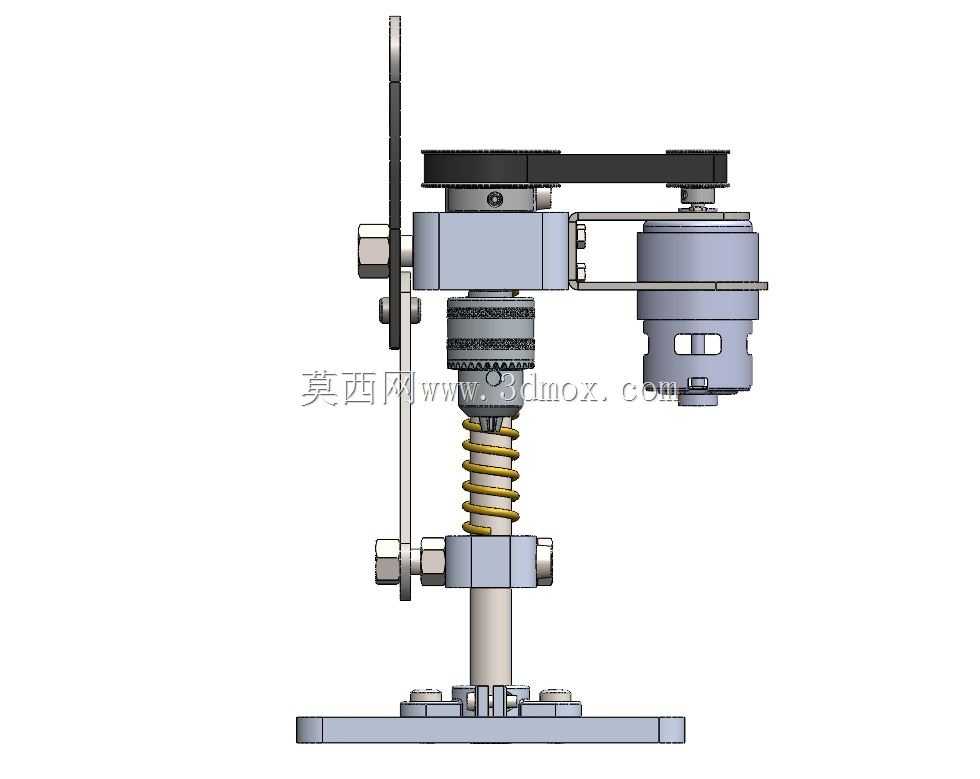

　　动力传递路径采用皮带轮减速结构，动力源为常规550型直流电机，通过皮带将动力传递至钻轴，既可以通过皮带轮速比匹配调整钻轴输出转速，适配不同材质的钻削线速度要求，也能通过皮带的过载打滑特性保护电机与钻刀，避免硬接触卡钻时烧毁电机或折断细径钻头。设计思路上整体优先考虑桌面安装的边界约束，底座采用平板式结构，可直接通过螺栓固定在常规工作台面上，整体安装占地不超过A4纸张尺寸，垂直方向总高度控制在300mm以内，不会占用过多桌面垂直空间，适配多数小型工作台的安装尺寸要求。钻轴部分采用双轴承支撑结构，减少钻削时的径向跳动，保证小孔加工的位置精度，钻夹头选用通用微型扳手钻夹头，可适配常规柄径的微型麻花钻，更换刀具无需专用定制配件，耗材通用性强。

　　导向柱与滑动座之间采用间隙配合加润滑槽设计，长期使用磨损后可通过调整镶件间隙补偿精度，降低后期维护成本。设备的操作区域集中在压杆与底座工作台面之间，工件放置区域预留了足够的操作空间，可放置最大幅面150*200mm的PCB板材，满足常规单块电路板的钻孔需求，底座工作台面做了平面度处理，保证工件放置时无翘曲，钻孔垂直度偏差可控制在0.05mm以内，满足PCB板过孔加工的精度要求。整体结构没有冗余的复杂零部件，拆解后仅包含底座、立柱、传动组件、进给组件、动力组件五个模块，各模块之间通过标准紧固件连接，加工制造时多数零件可采用常规车铣工艺完成，无需特殊定制加工设备，制造成本可控，适合小批量生产或个人DIY制作。
