连杆式橄榄球抛掷击球训练装置

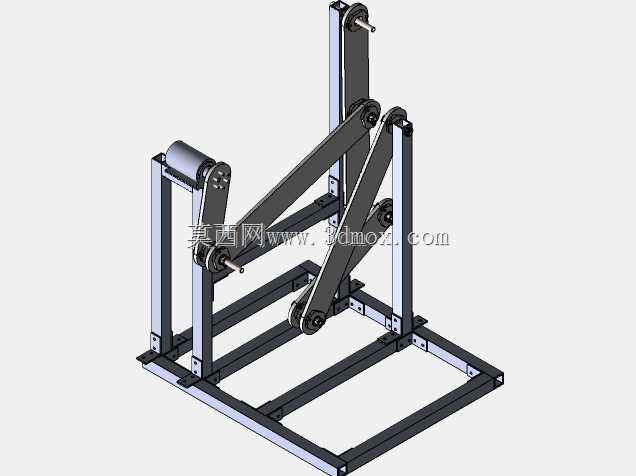

　　这套连杆驱动的击球装置，主要面向球类运动训练场景设计，可替代人工完成重复性的击球抛掷动作，在球类俱乐部日常训练、体育院校教学演示、运动装备测试环节都能适配使用，能够稳定输出一致的击球力度与角度，解决人工抛球击球一致性差、长时间作业疲劳的实际问题。从结构设计逻辑来看，整套机构采用方管型材拼接作为底部安装基座，框架式的底座布局预留了充足的地面安装孔位，可通过膨胀螺栓直接固定在平整的训练场地地面，整体安装边界控制在长1.2米、宽0.8米、高1.1米的范围内，不会占用过多训练场地空间，基座的横向与纵向型材通过角码螺栓连接，既保证了整体结构的刚性，也方便后期拆解转运。核心的传动部分采用多组铰接连杆组成的曲柄摇杆机构，

　　动力输入端设置在机架后侧的安装位，可适配常规的减速驱动单元，动力传递过程中通过连杆的铰接点转动，将回转运动转化为摆臂的定角度往复摆动，摆臂末端可根据使用需求安装不同规格的击球头，适配不同类型球类的击打需求。设计过程中对连杆的铰接点位置做了反复校核，所有转动副位置都预留了轴承安装位，可加装深沟球轴承降低转动摩擦，保证摆臂摆动过程无卡滞，同时在摆臂的运动极限位置做了软缓冲的结构预留，避免机构运动到极限位置产生刚性冲击，延长整套装置的使用寿命。整套机构的运动行程经过匹配计算，摆臂的摆动角度覆盖0到75度的区间，击球瞬间的线速度可通过输入端的转速调节实现精准控制，能够模拟不同力度的击球效果，满足不同训练场景的参数需求。

　　机架的立式支撑柱采用对称式布局，两侧的支撑柱同时作为连杆机构的安装基准，保证传动组件的安装同轴度，避免偏载导致的转动副磨损加快。在实际使用过程中，该装置不需要复杂的调试步骤，只需要将基座固定完成后，调整驱动单元的转速参数，即可快速投入使用，日常维护仅需要定期对各个铰接转动位置补充润滑脂，检查连接螺栓的紧固状态即可，维护成本较低。
