四旋翼小型无人机结构设计方案

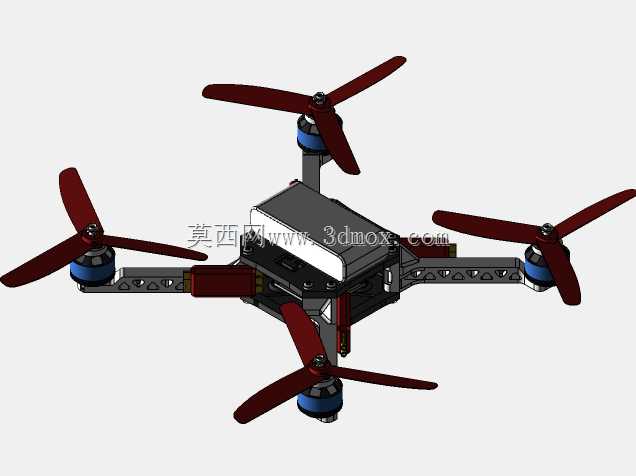

　　这款四旋翼飞行器的结构设计，核心围绕小型航拍、近距巡检类场景的使用需求展开，在结构布局上优先兼顾飞行稳定性与组件拆装维护的便捷性。从机架结构来看，采用四轴对称X型布局，机臂采用镂空轻量化设计，在保证结构抗弯强度的前提下尽可能降低整机自重，四个机臂的安装定位孔位统一，单臂可独立拆卸更换，外场作业时若出现机臂磕碰损坏，无需拆解整机即可快速完成备件替换，大幅降低运维成本。机臂末端的动力安装座设置了同轴定位台阶，无刷电机安装时可直接卡入台阶定位，无需反复调整同轴度，能有效减少电机安装偏斜带来的动平衡问题，降低飞行过程中的异常振动。中心舱体采用分层堆叠结构，上层预留飞控、GPS模块的安装位，设置了减震泡棉安装卡槽，可隔绝动力组件传递的振动，

　　保证飞控传感器的采样精度；下层预留电池仓空间，设置了绑带固定槽与防滑胶垫卡位，可适配不同容量的锂聚合物电池，电池安装位置靠近整机重心点，更换不同重量电池时对整机重心偏移量影响极小，无需每次更换电池后重新调整飞控参数。螺旋桨采用两叶快拆结构，桨根与电机输出轴的卡座采用卡扣式设计，无需额外工具即可完成桨叶的拆装更换，桨叶的翼型经过低速效率优化，在悬停状态下能获得更高的升力效率，延长续航时间。整机的安装边界充分考虑收纳需求，机臂折叠后（若采用折叠款结构）可放入常规尺寸的便携收纳包，展开状态下旋翼转动的安全边界预留了足够的防护空间，避免桨叶意外磕碰周边障碍物。走线槽沿机臂内部预留，电调与电机的连接线可完全隐藏在机臂内部，

　　既减少飞行过程中的风阻，也避免线材外露被桨叶打到的风险。中心舱的上盖采用快拆卡扣设计，无需拧动螺丝即可打开舱盖调整飞控接线、更换存储模块，日常调试作业效率更高。起落架采用轻量化支脚结构，安装位置避开下方传感器的探测视角，不会遮挡航拍相机或者避障传感器的视野，支脚底部设置了缓冲胶垫，降落时可吸收冲击能量，减少硬着陆对舱内电子元件的冲击损伤。整个结构的受力路径经过优化，飞行过程中机臂承受的升力载荷可均匀传递到中心舱框架，不会出现局部应力集中的问题，长时间飞行也不会出现机架结构变形的情况。
