英科手持电动钻机曲面造型结构

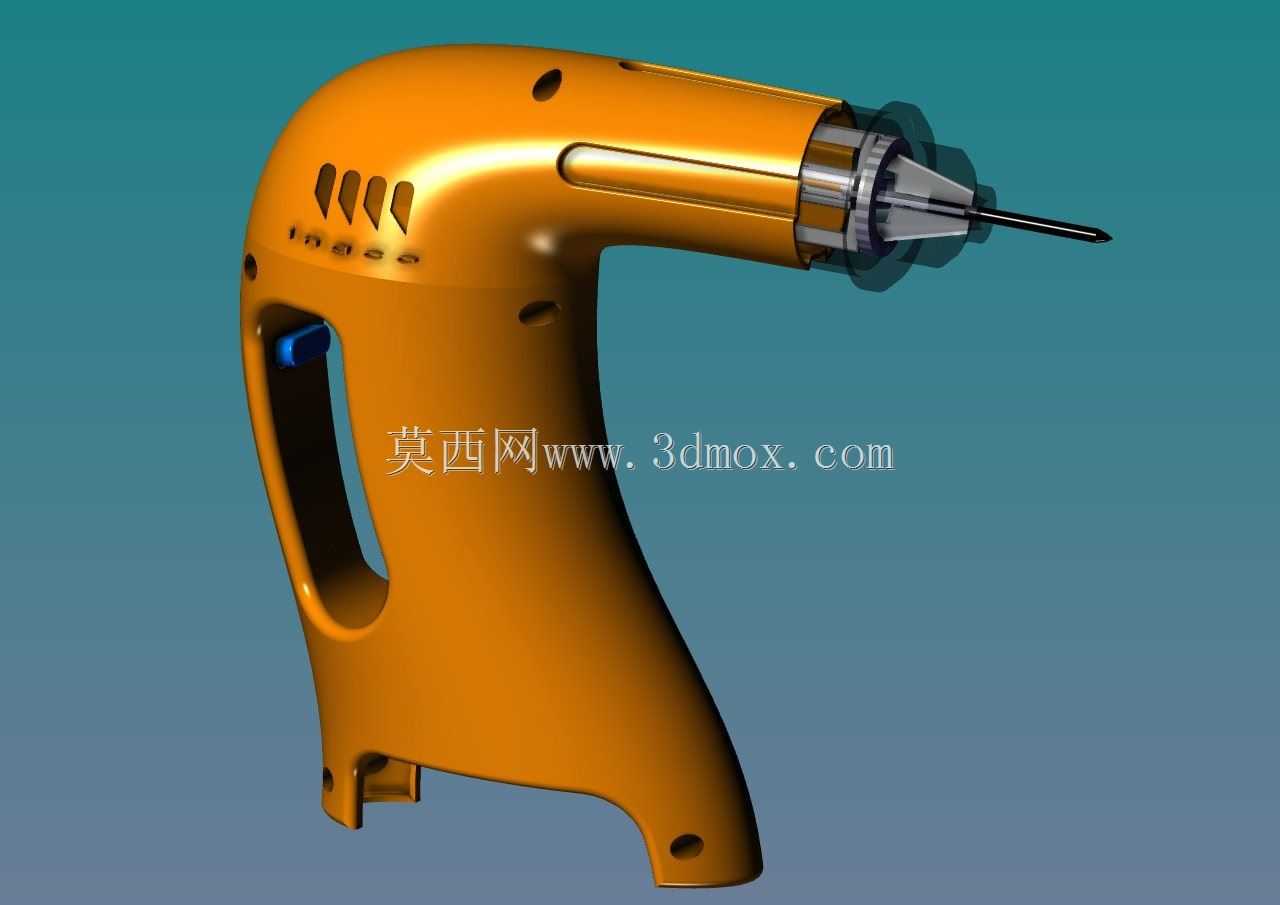

　　该模型呈现的是一款手持式电动钻机的整机外观与主要结构关系，重点不在内部传动链的完整复刻，而在人机握持区域、机头输出段以及壳体分件之间的曲面衔接。从工程使用场景看，这类设备常见于家装维修、木制品预孔、薄板装配、灯饰安装以及现场小件紧固作业，操作者往往需要在受限空间内单手握持完成定位、进给和退刀，因此壳体轮廓不能只追求视觉流畅，还要兼顾手腕自然角度、扳机触达范围和整机重心分布。模型中枪式握把与主机身形成明显转角，这种布置能够让钻孔轴线与前臂方向更接近，降低长时间顶推时的腕部偏转；握把内侧留出的空腔可容纳电池包或电源线出线结构，下端的局部凸起则用于限制手掌握持位置，避免作业时向钻头方向滑移。机头部分采用收窄式圆柱过渡，

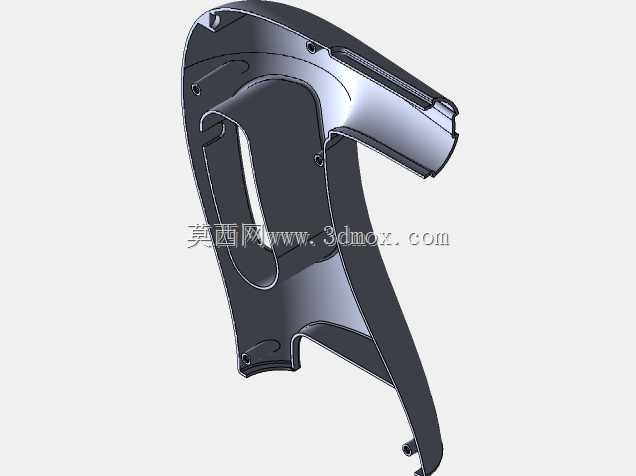

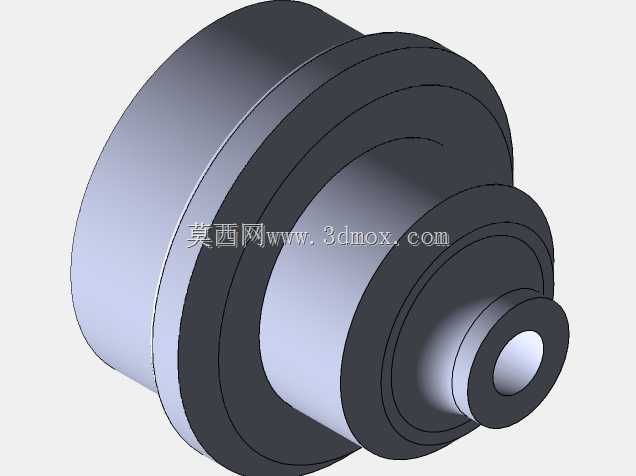

　　前端夹头区域保留了阶梯状装配边界，可用于表达钻夹头、输出轴、轴承座以及前壳之间的配合关系。钻头沿机身轴线向前伸出，夹头外圆与壳体之间设置环形台阶，既给旋转件留出安全间隙，也为前壳装配、防尘罩或辅助定位套提供安装参考。壳体表面可见若干长条形凹槽与小孔，其作用不应简单理解为装饰：侧面开槽可增强握持时的空气流动，改善连续作业后的散热条件；分布在曲面转折处的小孔对应螺钉柱、定位销或内部筋位的投影位置，用于控制上下壳合模后的连接强度。从建模思路上看，作品以大面顺滑为核心，先由握把中心线、机头轴线和顶部轮廓建立主骨架，再通过多截面曲面完成主体包覆，随后处理扳机开口、底部接口和前端收嘴。这种方式适合在方案阶段快速验证外形比例，

　　但如果进入可制造环节，还需要继续补充壁厚、拔模斜度、螺丝柱深度、筋板厚度以及电池仓与开关座的真实占位。外形边界方面，整机长度主要由机头夹头与握把下端决定，高度集中在枪式转折区域，宽度则受电机舱和握持厚度共同限制；在工位布置或包装内衬设计时，应把钻头尖端、夹头最大外圆和握把底端作为三个关键包络点，避免放置时尖端受压或侧放时扳机被持续挤压。对于结构设计从业者而言，该模型可作为手持电动工具曲面建模、人机校核和壳体分块练习的参考；对选型人员来说，则可据此判断设备在狭窄柜内、龙骨旁或成品家具附近作业时的接近性与操作姿态。
