发电机组配套抽拉式滑轨外罩结构

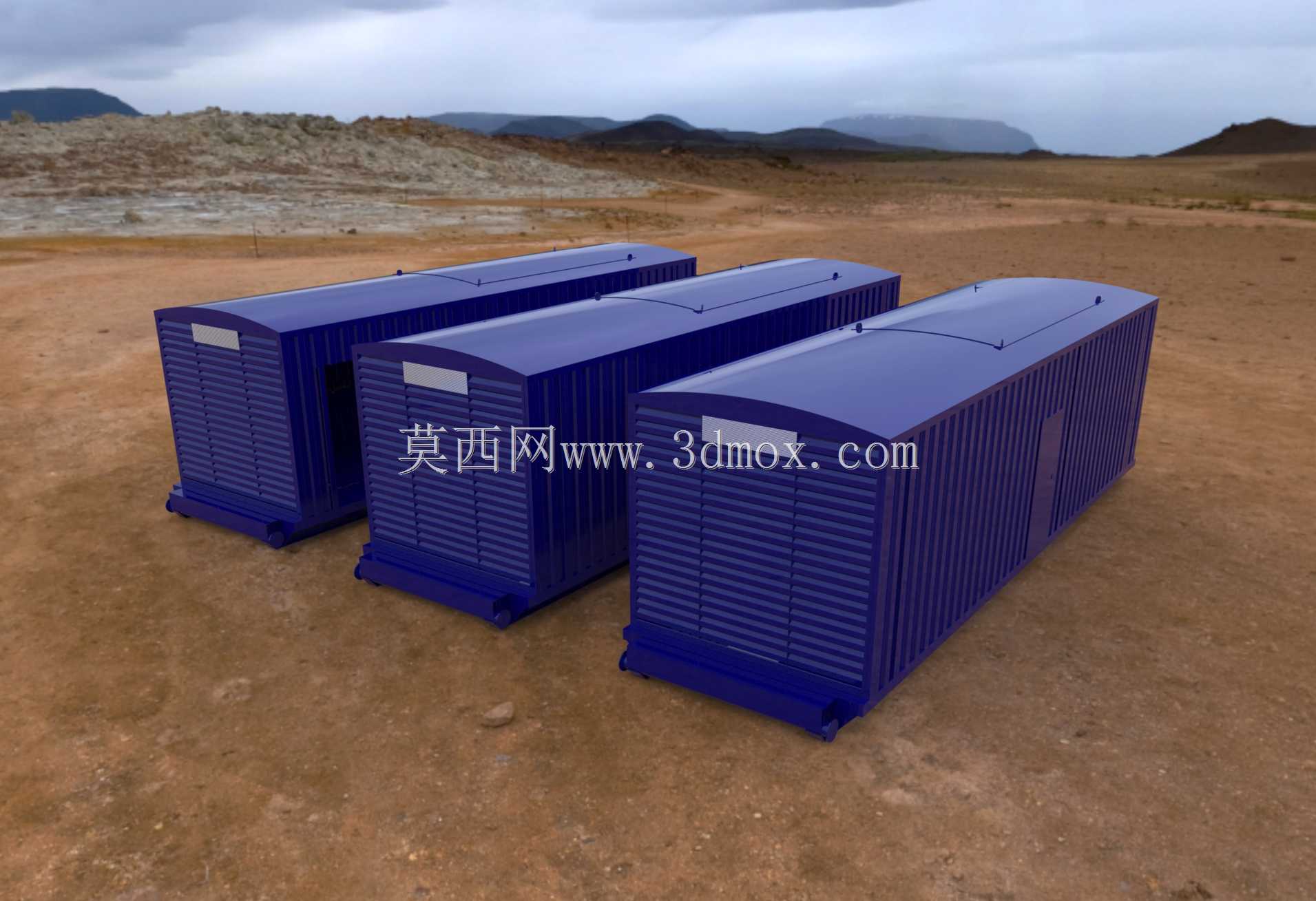

　　这款滑轨结构主要应用于固定式柴油发电机组、方舱式备用电源机组的安装场景，在户外临时供电、工厂备用电源、工程现场发电作业等工况中，解决发电机组日常检修、部件更换时的移位需求，同时兼顾机组运行时的防护与降噪需求。从实际使用场景来看，多数户外部署的发电机组会集成在封闭舱体内，日常维护空滤、机油滤芯、启动电瓶等部件时，若没有滑移结构，需要拆解大量外罩板材才能触及检修点位，这款滑轨结构可承载整组发电机沿预设轨道平稳抽出，让维护人员无需钻入狭窄舱内即可完成常规维保操作，大幅降低现场作业的难度。

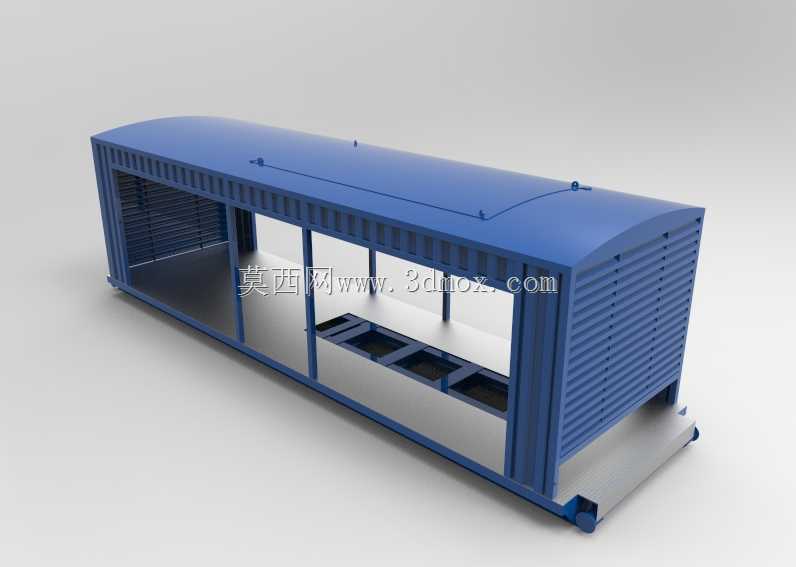

　　从功能特性上看，该结构采用框架式承载主体搭配双侧滑移轨道的设计，主体框架采用型材拼焊结构，侧部设置通长的百叶式通风槽，既可以保证机组运行时的散热通风量，避免舱内积热导致机组功率衰减，又能阻挡大体积杂物、雨水飞溅进入机组安装区域，顶部的弧形罩板采用圆弧过渡设计，可减少户外部署时的积水积尘，同时降低风阻对舱体结构的影响。底部的滑移接触面采用耐磨导向结构，可避免长期承重滑移后出现轨道卡滞、偏磨的问题，框架内部预设的多个安装位，可适配不同功率段发电机组的底座安装孔位，无需额外改制即可完成机组固定。

　　设计过程中优先考虑了承载边界与安装适配性，整体框架的宽度匹配标准集装箱式电站舱的内部净宽，长度覆盖常规100-300kw发电机组的底座尺寸，滑移行程预留足够的检修操作空间，抽出后机组的所有维保点位均可完全暴露在舱外。框架的竖向立柱采用等间距排布，既保证整体结构的抗扭刚度，避免滑移过程中框架变形导致轨道卡滞，又为侧部通风板、顶部罩板提供均匀的安装支撑点。底部的轨道安装面设置了可调式连接结构，可补偿舱体基础的安装平面度误差，保证轨道全程平行度偏差控制在合理范围内，避免推拉过程中出现卡顿。

　　在结构细节处理上，框架端部设置了限位挡块，可防止滑轨抽出超程导致整体滑脱，侧部的通风百叶采用向下倾斜的叶片角度，在保证通风面积的同时，可阻挡斜向雨水溅入舱内，底部预留的排污缺口可及时排出舱内积存的冷凝水、检修残留的油污，避免长期积留腐蚀框架结构。整体结构的受力路径经过优化，机组的重量通过底部承托梁均匀传递到两侧轨道上，避免局部应力集中导致结构变形，适配多数固定式发电舱的改造与新装需求。
