传感器立式安装固定支撑座结构

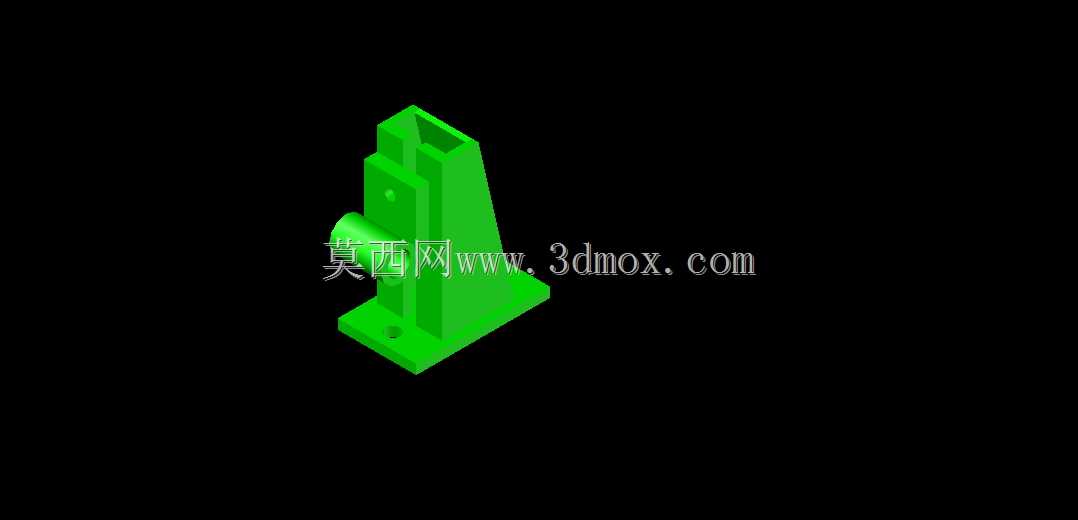

　　该支撑构件主要面向工业检测工位中接近开关、光电传感器等小型检测元件的立式安装需求，常见于自动化生产线物料到位检测、工件位置判别、机构行程限位等场景。构件底部为带安装孔的法兰式底板，可通过螺栓直接固定在设备台面、型材框架或工装立板上；主体向上延伸形成竖向支撑壁，侧壁预留的横向凸台用于穿装传感器本体，使检测头能够按指定高度与朝向伸入检测区域，避免传感器直接受力或在设备振动中发生偏移。从结构布局看，底板与竖向立壁采用一体化过渡，根部设置加厚区域以降低悬臂受力带来的应力集中；横向安装凸台与立壁垂直相交，保证传感器装入后轴线与安装基面保持确定的位置关系。立壁上部的槽腔与局部凸台既可以减轻构件整体重量，也为传感器尾部线缆、锁紧螺母预留操作空间，

　　装配时无需从周边完全拆除相邻结构即可完成传感器的锁紧与角度微调。底板孔位决定了构件在整机中的安装边界，设计时需要结合传感器检测距离、被测工件通过轨迹以及周边运动件的包络范围确定底板尺寸与孔距，防止传感器检测面与工件或运动机构发生干涉。横向凸台的内孔直径与传感器标准外径匹配，端面可作为传感器轴向定位的基准；若现场需要调整检测距离，可在松开锁紧件后沿孔向小幅移动传感器，再通过螺母锁紧。竖向立壁的高度并非随意取值，而是由检测点距安装基面的高度决定，同时要兼顾构件自身刚性，避免在长期振动环境下出现共振或检测位置漂移。在输送线分拣工位中，这类支座常安装在导轨侧方，让传感器横向对准工件经过的路径；在工装夹具上，则可固定于夹具体侧面，

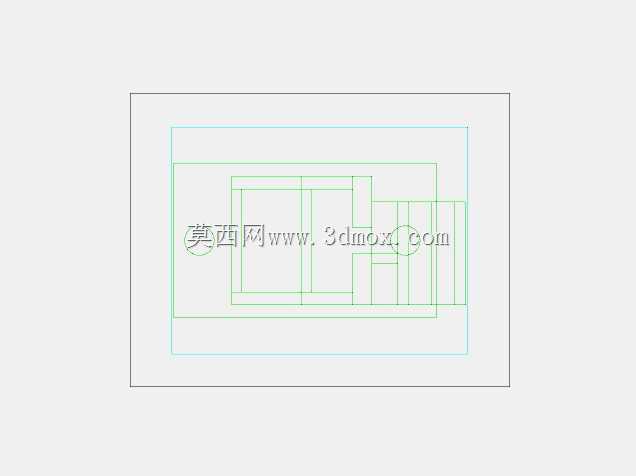

　　用于检测工件是否安放到位。建模过程中，底板厚度、立壁拔模斜度、凸台同轴度以及各安装孔的位置度都需要明确表达，以便后续加工或3D打印制作时直接参照。构件各转角处采用圆角过渡，既减少加工时的应力集中，也避免锐边对装配人员和线缆造成损伤。线缆从传感器尾部引出后，可沿立壁表面预留的空间走向线槽，减少与活动部件的缠绕风险。对于需要在狭小设备腔体内布置检测点的场合，这种带底板的立式支座能够把传感器稳定支撑在所需位置，不必额外设计复杂的转接板，整体结构紧凑，安装与更换都较为直接。
