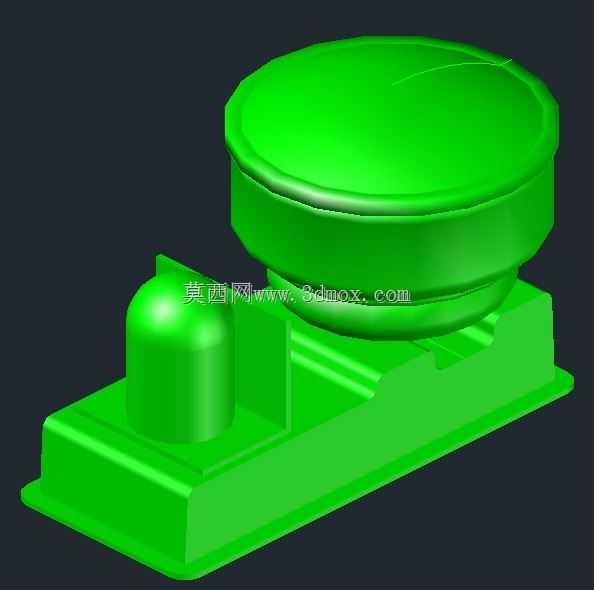

造纸工业用鸟屏结构三维设计

　　在造纸生产线的流送系统环节，这类鸟屏结构多布置在流浆箱出口与网部衔接的过渡区域，核心作用是对喷出的纸浆纤维悬浮液进行整流导向，避免浆流出现横向紊流、流速不均的问题，直接影响成纸的匀度、定量偏差等核心质量指标。从结构设计逻辑来看，该部件采用带安装底座的一体式构型，上部的弧形导流面经过曲率反复校核，曲率半径沿浆流流向逐步过渡，不会出现流道突变导致的纤维絮聚问题，边缘做了倒圆角钝化处理，避免长期受浆流冲刷出现气蚀磨损，延长部件的连续运行周期。底座部分设计为带定位凸台的平板结构，安装时可直接嵌入流浆箱唇口对应的安装槽内，配合密封垫片即可完成固定，不需要额外设计复杂的连接结构，日常检修更换时单人即可完成拆装作业，大幅缩短停机维护的时间。

　　设计过程中需要重点匹配对应纸机的幅宽、浆流流速参数，导流面的倾斜角度要与浆流喷射角完全契合，角度偏差超过2°就会导致浆流着网点偏移，进而出现纸页边部薄厚不均、纤维絮团等纸病；底座的安装边界尺寸要严格适配流浆箱的安装位公差，单边配合间隙控制在0.2mm以内，既保证安装时的顺畅度，也避免运行过程中出现漏浆、部件窜动的问题。实际生产场景中，这类鸟屏部件多采用耐磨高分子材料或者镜面不锈钢加工，表面粗糙度要达到Ra0.8以下，降低浆流通过时的阻力，同时减少纤维挂附的概率，避免长期运行后挂附的纤维团脱落掉入纸页形成纸病。建模过程中对导流面与底座的衔接位置做了加厚处理，因为该位置长期受浆流的交变冲击力，是整个部件的应力集中区，

　　加厚后可提升结构刚性，避免高速浆流长期冲击导致部件变形，影响整流效果。不同于普通的导流挡板，该结构的弧形轮廓是经过流体仿真反复迭代优化的，能够让不同流速层的浆流在通过后保持流速一致，横向流速差控制在0.5%以内，为后续网部脱水成型提供稳定的浆流条件，适配中高速文化纸、包装纸生产线的流浆箱配套需求。
