卧式集成储油输油撬装设备结构设计

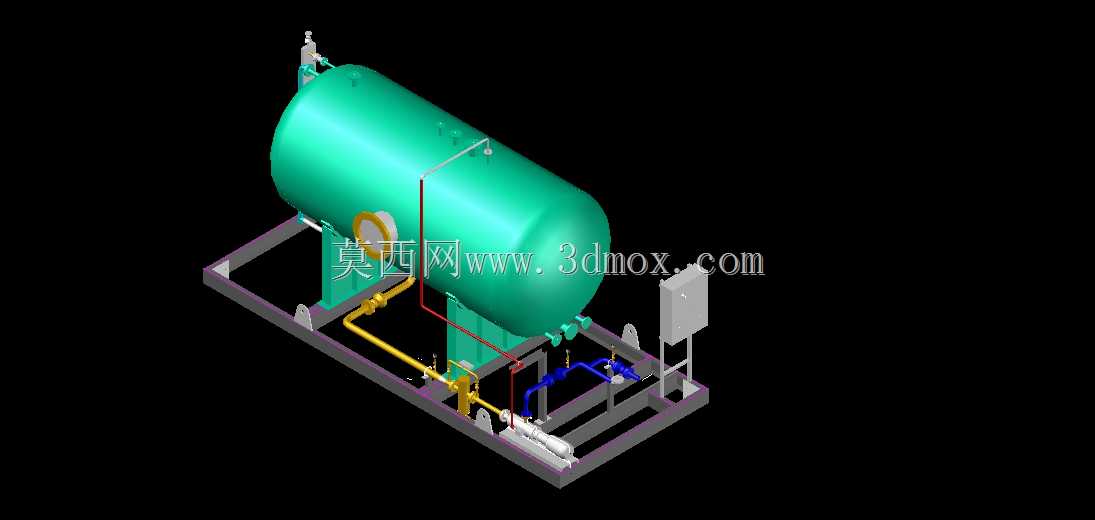

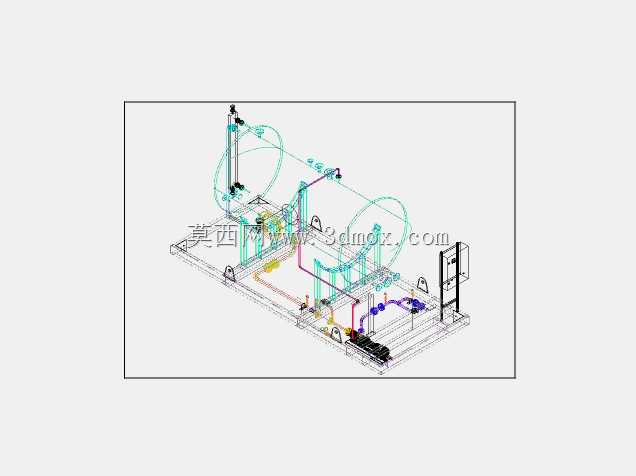

　　这套撬装储油设备主要面向小型油库、野外作业供油点、厂区临时燃油存储中转场景设计，将储油罐体、输送管路、阀组、泵体、控制箱全部集成在统一的焊接撬座上，无需现场单独浇筑大型设备基础，到场后仅需对接进出油接口与供电即可投用，大幅缩短现场施工周期，适配需要快速部署供油单元的作业场景。设备核心为卧式承压储油罐，罐体采用鞍式支座固定在撬座框架上，支座与撬架之间设置减震垫，减少输油泵运行时的振动传递到罐体焊缝，避免长期运行出现疲劳开裂问题。罐体顶部设置呼吸阀、人孔与液位检测接口，侧面预留出油口与排污口，所有外接接口的法兰端面均预留足够的操作空间，方便现场拆装管路与后期维护。撬座采用型钢焊接成框架结构，底部设置叉车孔与吊耳，既可以用叉车短距离转运，

　　也能通过吊装完成长距离运输，撬架的所有边角均做倒角处理，避免转运与安装过程中磕碰损伤人员或设备。管路布局上，输油管路沿撬架内侧排布，不同介质的管路采用不同颜色区分，燃油管路采用黄色标识，控制气路采用蓝色标识，管路转弯处采用标准弯头连接，减少流体阻力，阀组集中布置在撬体一侧的操作区，所有阀门的操作手柄高度均设置在人体站立操作的舒适区间，无需登高或俯身即可完成开关操作。泵体安装在撬座端部的独立减震支架上，进出口均设置软连接，阻断泵体振动向管路与罐体传递，泵出口设置止回阀与压力表，实时监测输出压力，防止介质倒流损坏泵体叶轮。控制箱安装在撬体侧面的支架上，箱体防护等级满足户外使用要求，箱内集成泵体控制开关、液位显示单元与报警模块，

　　可实时监测罐内液位高度，液位达到上下限时自动触发报警与泵体启停控制。设计过程中充分考虑安装边界，整套设备的宽度控制在标准货运车辆的限宽范围内，运输时无需拆解任何部件，撬座上的所有部件均不超出撬架的外轮廓，避免运输过程中发生刮碰。罐体的容积匹配常规中小型供油场景的7-10天用量，既避免频繁补油，也不会因为储量过大导致设备整体过重，增加转运难度。管路与罐体连接的位置均设置加强板，减少焊接应力集中，所有焊缝位置均预留探伤检测的操作空间，方便制造过程中的质量检测。
