储油罐区工艺输送管网布局结构

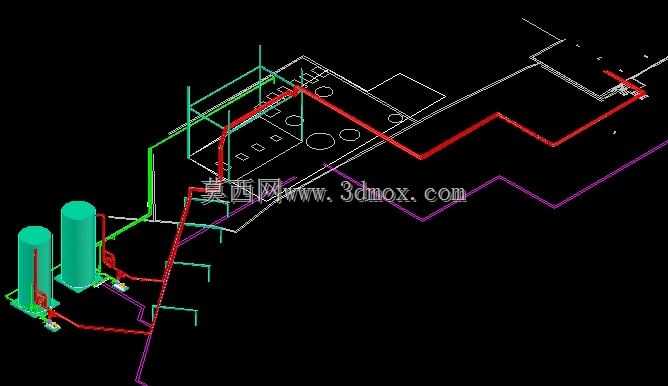

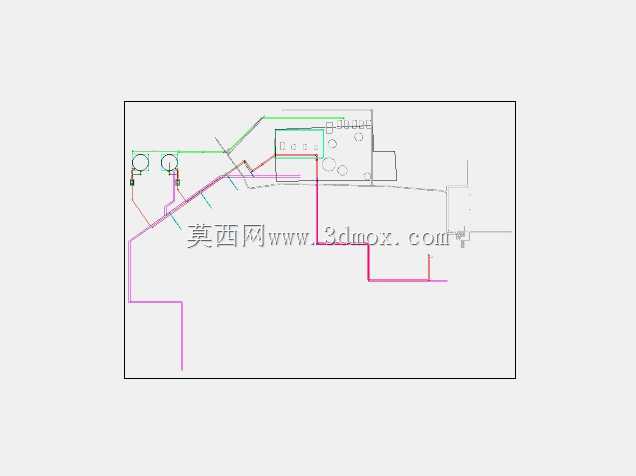

　　这套管网结构主要服务于油料仓储库区，承担储罐进出料、倒罐转运以及外接装卸工位的介质连通任务。现场布置时，管路需要顺着罐区防火堤、操作平台和管廊支架走向排布，既要避开储罐人孔、液位计接口、消防设施和巡检通道，又要保证每一条管线的起止点清晰，便于操作人员识别介质流向。从三维布局中可以看到，不同颜色的管路对应不同工艺功能，靠近罐体底部的分支直接与储罐出料口相接，向上抬升的管段用于形成必要的液封高度，横向延伸的主管则沿统一支架敷设，减少独立支撑构件的数量。设计这类管路时，首先要核对罐体接口的方位和标高，避免现场安装时出现法兰错位。储罐本体属于大型薄壁静置设备，接口处不能承受过大的管道附加载荷，因此靠近罐壁的第一个支架位置需要严格控制，

　　水平管段的热补偿量也要提前核算，防止温度变化产生的推力传递到罐壁接口。管路转弯处全部采用标准弯头衔接，减少介质流动阻力，同时在低点设置排凝接口、高点设置排气接口，满足投产吹扫和日常维护需求。模型中罐体与管路的相对位置完整还原了现场安装边界，储罐基础高出地面的部分、罐前阀组的操作空间、管廊下方的通行净距都在布局中有所体现。管路在跨越通道时会抬高管底标高，保证巡检车辆和人员能够正常通行；靠近罐壁的阀组集中布置，方便操作人员在地面完成开关作业，不需要额外搭设登高平台。不同介质管路并行敷设时保留了足够的安装间距，法兰和焊缝位置避开支架正上方，便于后期检修时拆卸螺栓。整套结构没有采用复杂的异形构件，所有管段、弯头、

　　法兰和支架都遵循常规工程配置，建模时按照中心线驱动管路走向，再逐一匹配管径和连接附件，能够直接用于方案汇报、安装交底和碰撞检查。在实际项目中，这类三维布局可以提前发现管线与储罐附件、土建基础、消防管道之间的空间冲突，减少现场返工。管架的生根点对应地面硬化区域，不会落在储罐基础的沉降范围内，避免不均匀沉降拉扯管路。阀组位置预留了扳手操作空间，仪表接口的朝向也符合观测习惯，整体排布兼顾工艺流畅性与现场可维护性。
